Name: Bürkert Valvola per il controllo proporzionale della pressione 145654 2836 G 1/2 Larghezza nom 6 mm Materiale cassa Otto
Brand: Bürkert
SKU: 3047106
Availability: BackOrder

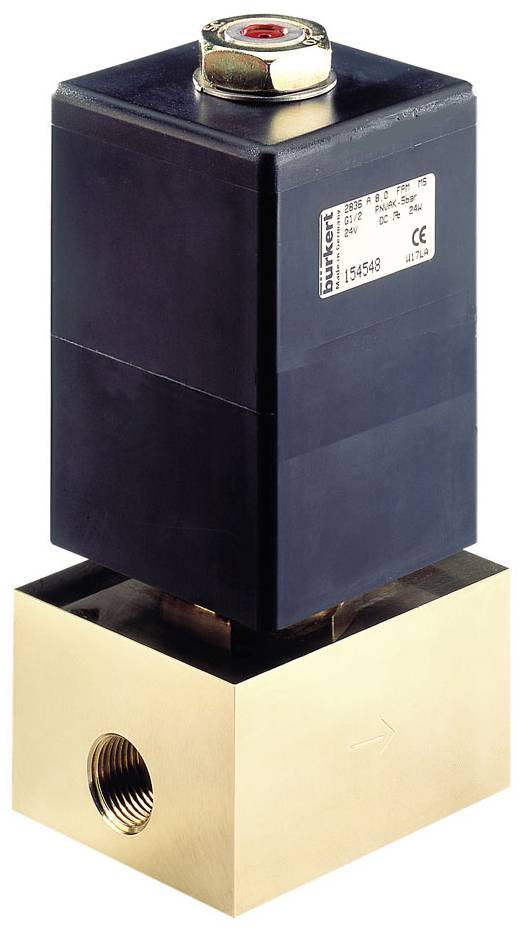

'Valvola industriale con involucro metallico rettangolare e copertura nera in plastica, utilizzata per il controllo di liquidi o gas.'

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (848,36 € / Pezzo)

848,36 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Valvola proporzionale a 2/2 vie

Per un'elevata portata dei supporti
Ad azione diretta, chiuso senza corrente
Pressione di esercizio 0... 25 bar
Larghezza nominale DN 3,0... 12 mm
Collegamento cavo 1/2” e 3/4”

Dati tecnici

Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
Pressione e temperatura - temperatura media min medium: -10 °C
Pressione e temperatura - temperatura medium max. 90 °C
Pressione e temperatura - temperatura ambiente min: -10 °C
Pressione e temperatura - temperatura ambiente max.: 55 °C
Pressione e temperatura - pressione nominale min: -1 bar
Pressione e temperatura - pressione nominale max.: 8 bar
Pressione e temperatura - pressione differenziale max.: 8 bar
Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
Collegamento elettrico - tipo di collegamento elettrico: maschio
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche dispositivo - flusso: Sotto il sedile
Caratteristiche dispositivo - versione a vuoto: No
Caratteristiche dispositivo - tipo di ossigeno: No
Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
Caratteristiche del dispositivo - Operazione: Diretta
Caratteristiche dispositivo - separazione dei supporti: No
Caratteristiche dispositivo - funzione di commutazione: Fissa
Caratteristiche dispositivo - tipo di analisi: No
Caratteristiche dispositivo - versione vapore: No
Caratteristiche del dispositivo - guida del nucleo: Anello scorrevole
Caratteristiche dispositivo - frequenza PWM min.: 150 Hz
Caratteristiche dispositivo - frequenza PWM max.: 180 Hz
Caratteristiche dispositivo - intervallo di regolazione: 1:25
Caratteristiche del dispositivo - guida del nucleo 2: Boccola di scorrimento
medium & calibration - posizione di montaggio: Qualsiasi
medium & calibration - adatto per liquidi: Sì
medium & calibration - adatto per mezzi gassosi: Sì
Portata nominale (valore kV) - valore QNn (gas): 970 l/min
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 6 mm
Portata nominale (valore kV) - valore kV (acqua): 0,9 m3/h
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/4 pollici
Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/2
Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
Collegamento di processo/cavo - collegamento conduttore 2, descrizione filettatura: 1/2
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - tensione min / tensione nominale: 24 V.
Tensione - tensione max / tensione nominale: 24 V.
Tensione - tensione alternata: No
Tensione - tensione continua: Sì
Tensione - tolleranza di tensione positiva: 10%
Tensione - tolleranza di tensione negativa: 10 %
Bobina (nucleo) Kern - dimensione bobina: 72 mm
Bobina (nucleo) Kern Resistore: 13,5 Ohm
Bobina (nucleo) Kern Art: Overclared
Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido tubo guida nucleo materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 1 materiale: PTFE (politetrafluoroetilene)
Bobina (nucleo) Kern - parte a contatto con i media elemento guida nucleo 2 materiale: PEEK (polietereterchetone)
Bobina (nucleo) Kern - parte a contatto con il fluido boccola distanziale materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido sede a pressione Matrice: Acciaio inox
Materiali - valvola principale materiale a contatto con il materiale: Ottone
Modalità di funzionamento - collegamento di linea per fluidi numero: 2
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
Approvazioni - potenza nominale: 24 W

Tipo: 145654

Tipo prodotto: Valvola per il controllo proporzionale della pressione

Tensione di esercizio: 24 V/DC

Materiale alloggiamento: Ottone

Collegamento: G 1/2

Pressione max: 8 bar

Temperatura di esercizio: -10 °C (min)

Min. temperatura operativa: -10 °C

Assorbimento potenza elettrica: 24 W

Codice articolo produttore: 145654

Pressione operativa (min.): -1 bar

Materiale sigillante: FKM

Intervallo temperatura media: -10 fino a 90 °C

Max. Temperatura media: 90 °C

Min. Temperatura media: -10 °C

Valvola intermedia: Sostanze gassose

Larghezza nominale: 6 mm

Valore QNn: 970 l/min

: IP65

Max. Temperatura ambiente: 55 °C

Min. Temperatura ambiente: -10 °C

Modalità di funzionamento: Azione diretta

Valore KV: 0.9 m³/h

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3047106 Bürkert Valvola per il controllo proporzionale della pressione 145654 2836 G 1/2 Larghezza nom 6 mm Materiale cassa Otto

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3047106 Bürkert Valvola per il controllo proporzionale della pressione 145654 2836 G 1/2 Larghezza nom 6 mm Materiale cassa Otto

Descrizione

La valvola proporzionale ad azione diretta tipo 2836 funziona come valvola di regolazione azionata elettromagneticamente in applicazione con un flusso relativamente elevato. La valvola si chiude senza corrente.
