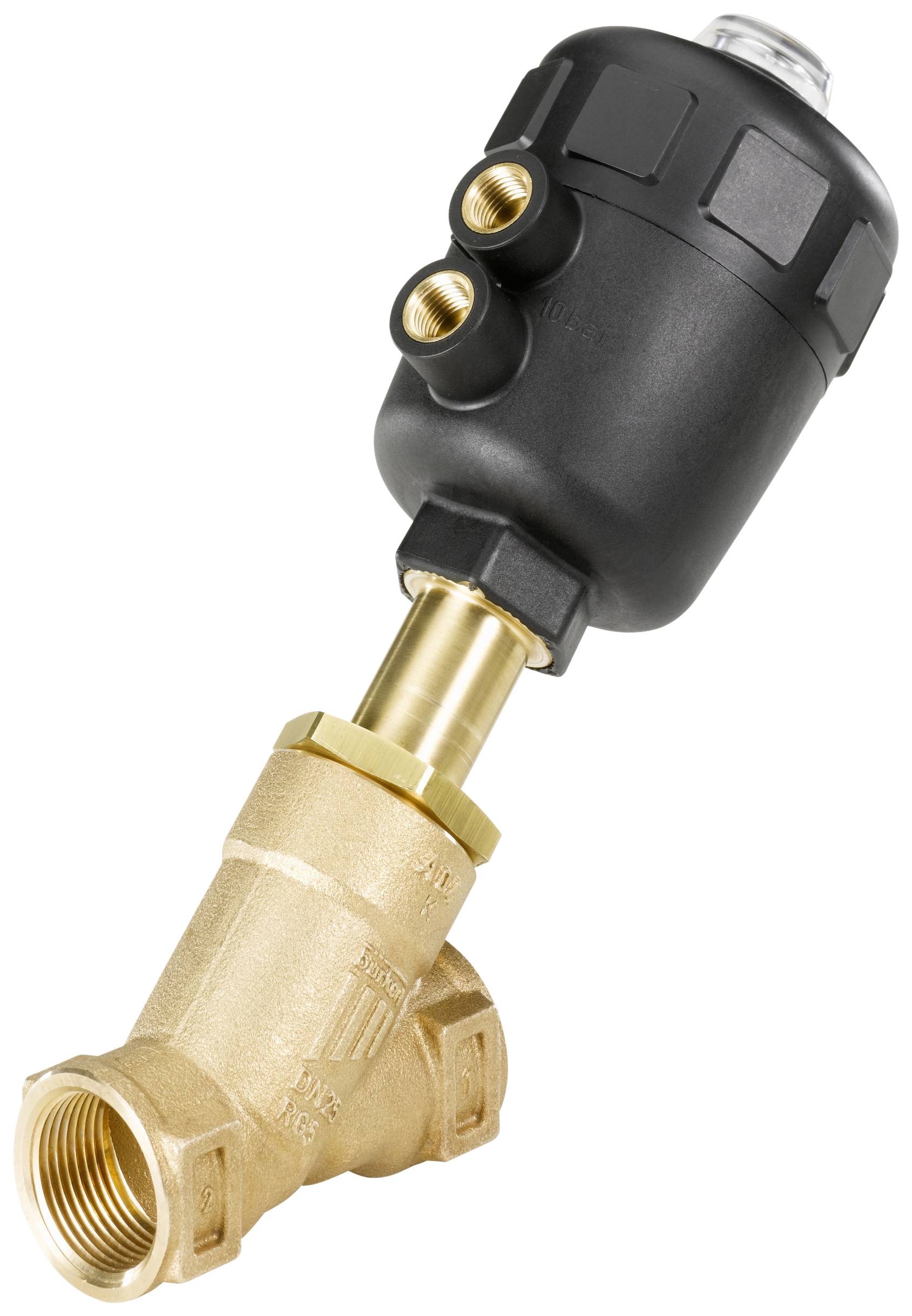

Bürkert Valvola pneumatica 178601 2000 Materiale cassa Bronzo Materiale sig PTFE 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
163,93 €
3
2% = 12,00 €
159,93 €
5
3% = 27,95 €
158,34 €
10
4% = 66,60 €
157,27 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (163,93 € / Pezzo)
163,93 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Valvola con sede obliqua a 2/2 vie per sostanze fino a +180°C, manicotto di raccordo
- Per sostanze fino a +180°C
- Elevato valore del flusso
- Lunga durata
- Indicatore di posizione ottico di serie
- Testa motrice orientabile per l'allineamento dei collegamenti di controllo d'aria
- L'ampia scelta di dimensioni dell'azionamento consente ottime combinazioni di azionamento convenienti
- Braccio per colpo d'ariete con i liquidi grazie al flusso sotto la sede
Dati tecnici
- Collegamento per cavi G 1/2"
- Larghezza nominale 13 mm
- Dimensioni dell'azionamento Ø 40 mm
- Valore KV 3,8 m³/h
- Pressione di controllo, si veda il diagramma della pressione nella scheda tecnica
- Pressione di esercizio massima 16 bar fino a +180 °C
- Temperatura sostanza da -10 fino a +180°C
- Temperatura ambientale da -10 a +60 °C
- Tipo prodotto
Valvola pneumatica
- Materiale alloggiamento
Bronzo
- Collegamento
G 1/2 (manicotto)
- Pressione max
16 bar
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
178601
- Ø attuatore
40 mm
- Dimensione cilindro
40
- Pressione operativa (min.)
0 bar
- Materiale sigillante
PTFE
- Funzioni
Vie/posizioni 2/2
- Peso
0.590 kg
- Intervallo temperatura media
-10 fino a +180 °C
- Max. Temperatura media
+180 °C
- Min. Temperatura media
-10 °C
- Valvola intermedia
Medi neutri
- Larghezza nominale
13 mm
- Caratteristiche
Collegamento G 1/8
- Larghezza
139 mm
- Altezza
115 mm
- Lunghezza
65 mm
- Pressione di controllo (max.)
10 bar
- Pressione di controllo (min.)
2.1 bar
- Max. Temperatura ambiente
+30 °C
- Min. Temperatura ambiente
-10 °C
- Modalità di funzionamento
Normalmente aperta a molla
- Valore KV
63.33 l/min
- Materiale
Guarnizione: PTFE, alloggiamento: bronzo duro
- Collegamento
Manicotto G 1/2
Documenti & Download
Scheda tecnica
Scheda tecnica 623914 Bürkert Valvola pneumatica 178601 2000 Materiale cassa Bronzo Materiale sig PTFE 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 623914 Bürkert Valvola pneumatica 178601 2000 Materiale cassa Bronzo Materiale sig PTFE 1 pz.
Descrizione
Valvola con sede obliqua, controllata esternamente, è costituita da un azionamento pneumatico a pistone e da un alloggiamento della valvola a due vie. La rinomata guarnizione per premistoppa con riposizionamento automatico e senza bisogno di manutenzione, garantisce un'elevata tenuta e durata. Gli alloggiamenti obliqui a favore di flusso consentono elevati valori del flusso.
Versione
- Valvola con sede obliqua a 2/2 vie con flusso sotto la sede
- Aperta a molla
- Materiale alloggiamento:bronzo duro
- Materiale dell'azionamento: poliammide
- Materiale isolante: PTFE
- Per impiego universale con liquidi, gas e vapori
- Viscosità max. 600 mm² /s
- Premistoppa PTFE anelli V con compensazione a molla
- Posizione di montaggio: qualsiasi, preferibilmente l'azionamento verso l'alto
- Sostanza di controllo: aria e gas neutri
- Porta di controllo G 1/8"
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 Bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. .
