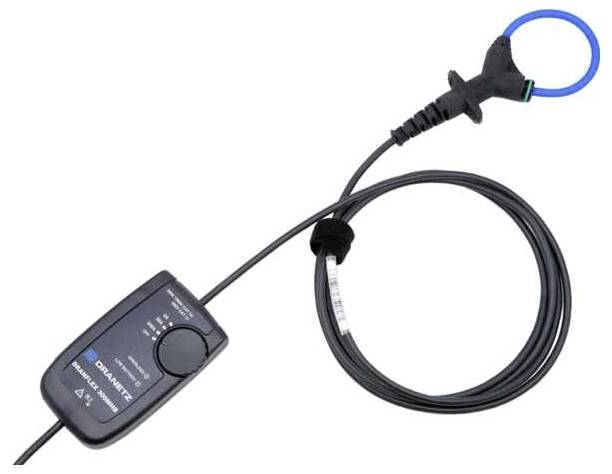

Camille Bauer DRANFLEX6003XLB48 Sensori di corrente

Sensore di corrente flessibile a 3 fasi 60/600/6000 AAC, lunghezza del loop 61... 122 cm I DRANFLEX sono sensori di corrente CA basati sul principio di Rogowski. Possono essere utilizzati per la misurazione della corrente alternata fino a 3000 a o 6000 a, collegando un apposito strumento di misura (registratore di dati, analizzatore di rete, ecc.). . I sensori di corrente flessibili a 3 fasi sono adatti per l'uso con HDPQ o qualsiasi strumento di misura con ingresso di misurazione da 1,5 V AC e spina Hypertronics. È possibile misurare contemporaneamente tutte e 3 le fasi e posizionare uno o più conduttori di qualsiasi forma (cavi isolati, barre conduttrici, tubi). Per il funzionamento autonomo dell'amplificatore di misura è alimentato da batterie interne. Ampio campo di applicazione, 3 campi di misura 60 / 600 / 6000 a e larghezza di banda elevata 10 Hz ... 20 kHz per l'analisi delle armoniche misurazione precisa anche a basse correnti, grazie all'ampia gamma dinamica e all'elevata sensibilità del sensore influenza della posizione del conduttore e interferenze minime del campo estraneo facile da usare in spazi ristretti grazie alla piccola sezione del sensore di 9,9 mm e alla calotta terminale sottile di 13,6 mm - lunghezza dell'anello di 610 mm manipolazione sicura anche con guanti di protezione, apertura del sensore e impostazione del campo di misura con funzionamento a una mano durata della batteria estremamente lunga fino a 2000 h di cavo di collegamento con sensore di corrente con tipo di protezione IP65, amplificatore di misura con grado di protezione IP40 elevata sicurezza per l'utente, categoria di misurazione 1000V CAT III, 600V CAT IV e capacità di sovraccarico illimitata. La testina di misurazione flessibile consente la misurazione della corrente anche in punti di difficile accesso. I sensori possono essere posizionati su uno o più conduttori di qualsiasi forma (cavi isolati, barre conduttrici, tubi). Per il funzionamento autonomo dell'amplificatore di misura è alimentato da batterie interne. Ampio campo di applicazione, 3 intervalli di misura 60 a/600 a/6000 a AC e un'elevata larghezza di banda 10 Hz ... 10 kHz per l'analisi delle armoniche misurazione simultanea in tutte e 3 le fasi misurazione precisa anche a basse correnti, grazie all'ampia gamma dinamica e all'elevata sensibilità del sensore effetto di posizione ridotto del conduttore e minimo impatto del campo estraneo semplice applicazione in spazi ristretti grazie alla piccola sezione del sensore 9,9 mm e alla calotta terminale sottile 13,6 mm manipolazione sicura anche con guanti di protezione, apertura del sensore e impostazione del campo di misura con funzionamento a una mano durata della batteria estremamente lunga fino a 1000 h di alimentazione esterna con misurazione a lungo termine tramite alimentatore a spina opzionale sensore di corrente con tipo di protezione IP65, amplificatore di misura con IP40 elevata sicurezza per l'utente, categoria di misura 1000 V@CATIII, 600 V@CATIV e capacità di sovraccarico illimitata caratteristica specifica intervalli di misura 60 a 600 a 6000 a segnale di uscita (AC) 50 mV/a 5 mV/a 0,5 mV/a corrente residua / rumore 8 mv rms. 2 mV rms. 2 mV rms. Incertezza di misura (45 ... 65 Hz) ±1% ±0,1 a ±1% ±0,1 a ±1% ±1 a capacità di sovraccarico illimitato lineitat ±0,2% del valore misurato larghezza di banda da 10 Hz a 10 kHz (-1 dB) errore angolo di fase < ±1° (45 ... 65 Hz) min. Impedenza di carico 100 KO per precisione specificata modello max. Lunghezza del loop codice articolo DRANFLEX 6003 XBL 61 cm, codice articolo 193657 91 cm, codice articolo 193665 122 cm, codice articolo 193673 . Sensori di corrente flessibili - istruzioni per l'uso di DRANFLEX 6003 XBL
