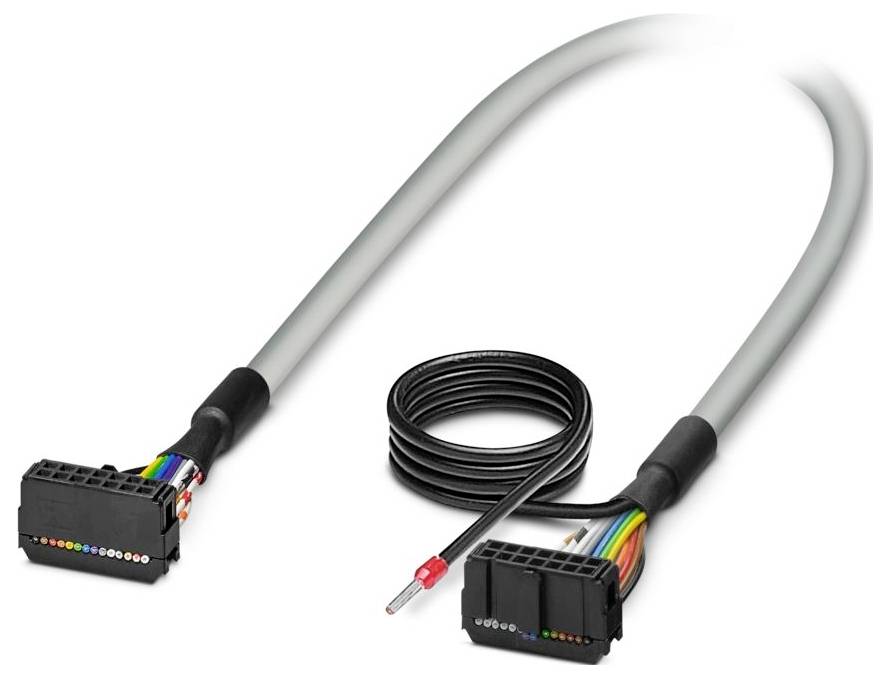

Cavi FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Contenuto: 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Cavo di connessione
Lunghezza cavo
1.2 m
Collegamento
Connettore femmina IDC-FLK
Tot poli
14
Codice articolo produttore
2299071
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
32,78 €
3
3% = 1,07 €
31,71 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (32,78 € / Pezzo)
32,78 €
IVA escl.
Solo 8 Pezzo(i) disponibili
Dati tecnici
- Numero poli: 14
- Tipo di collegamento: Connettore femmina IDC/FLK
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP00
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m.
- Nota: La schermatura intrecciata è realizzata su un'estremità del cavo separata.;l'estremità del cavo separata ha una lunghezza di circa 0,5 m (H05V-K 1 mm², nero)
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- Diametro esterno del cavo: 6,70 mm ±0,4 mm
- Passo: 2,54 mm
- Collegamento secondo la norma IEC 60603-13 (secondo la norma)
- Rivestimento esterno, materiale: PVC semi-rigido
- Materiale conduttore: Cavetto in rame stagnato
- Lunghezza del cavo: 1,2 m
- Sezione cavo: 14x 0,14 mm²
- Resistenza conduttore: ≤ 145 Ω/km (20 °C)
- Rivestimento esterno, colore: Grigio
- Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- UL AWM Style: 2464/1061
- Schermato: Sì
- Tipo conduttore: 14X0,14 [PVC]
- Struttura del conduttore: Cavo di segnale 7x 0,16 mm
- AWG linea di segnale: 26
- Diametro cavo incluso isolamento: 1 mm ±0,03 mm
- Raggio di curvatura minimo, posa fissa: 71 mm
- Raggio di curvatura minimo, mobile: 128 mm
- Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
- Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
- Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
- Numero di collegamenti: 1
- Tipo di funzionamento nominale 100 % ED
- Cicli di accoppiamento: > 50
- Collegamento 1: Collegamento 1
- Collegamento 2: Collegamento 2
- Senza alogeni: No
- Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
- Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
- Tipo di conduttore: Cavo rotondo schermato confezionato
- SCHEDA I/O COMPATIBILE: DDI 353;DDI 853;DAI 453;DDO 353
- TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
- TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
- Controllo supportato: Siemens S7-1500: Controllo supportato: Siemens S7-1500
- Controllo supportato: Siemens S7-300 / ET 200 M: Controllo supportato: Siemens S7-300 / ET 200 M.
- Controllo supportato: HONEYWELL Experion PKS C200: Controllo supportato: HONEYWELL Experion PKS C200
- Controllo supportato: ALLEN-BRADLEY ControlLogix: Controllo supportato: ALLEN-BRADLEY ControlLogix
- Controllo supportato: Schneider Electric Modicon TSX Quantum: Controllo supportato: Schneider Electric Modicon TSX Quantum
- Modello cavo: Cavo per un modulo
- Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
- Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
- 14X0,14 [PVC]: 14X0,14 [PVC]
- Tipo prodotto
Cavo di connessione
- Lunghezza cavo
1.2 m
- Collegamento
Connettore femmina IDC-FLK
- Tot poli
14
- Codice articolo produttore
2299071
- Contenuto
1 pz.
- Materiale
PVC
- Numero Poli
14
- Tipo
FLK 14/EZ-DR/ 120/KONFEK/S
- Lunghezza
1.2 m
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3578834 Cavi FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Contenuto: 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3578834 Cavi FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Contenuto: 1 pz.
Descrizione
Cavo rotondo schermato assemblato; collegamento 1: Connettore femmina IDC/FLK (1 a 14 poli); collegamento 2: Connettore femmina IDC/FLK (1 a 14 poli) (la schermatura è realizzata su un'estremità del cavo separata.); lunghezza cavo: 1,2 m.
