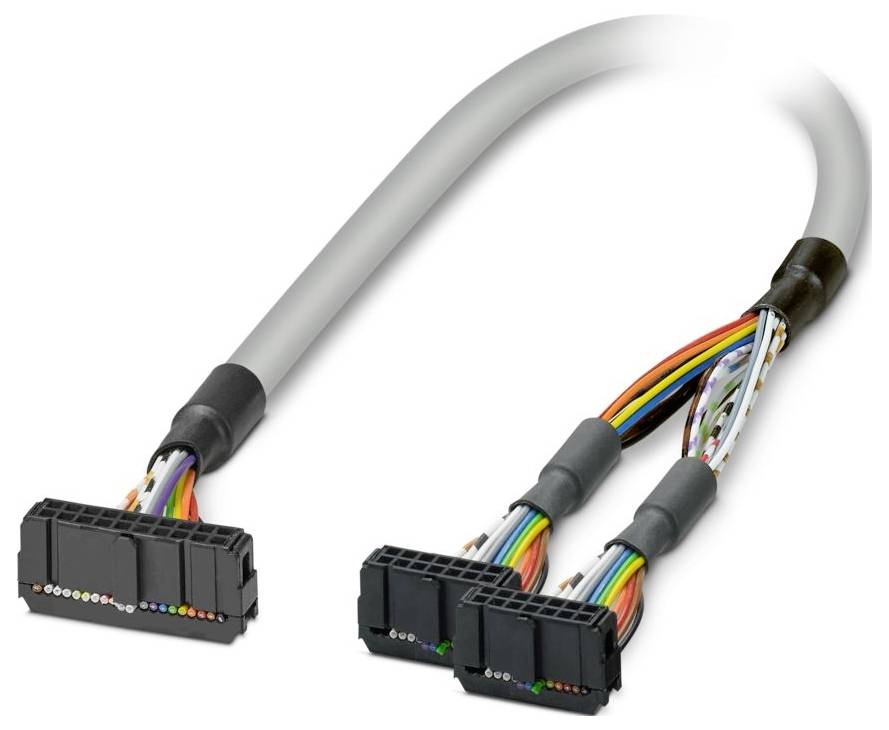

Cavi FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenuto: 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Cavo di connessione
Lunghezza cavo
3 m
Collegamento
Connettore femmina IDC-FLK
Tot poli
20
Codice articolo produttore
2300818
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
72,12 €
3
3% = 2,00 €
70,12 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (72,12 € / Pezzo)
72,12 €
IVA escl.
Dati tecnici
- Numero poli: 14
- Tipo di collegamento: Connettore femmina IDC/FLK
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP00
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m.
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- Diametro esterno del cavo: 7,60 mm ±0,4 mm
- Passo: 2,54 mm
- Collegamento secondo la norma IEC 60603-13 (secondo la norma)
- Rivestimento esterno, materiale: PVC semi-rigido
- Materiale conduttore: Cavetto in rame stagnato
- Lunghezza del cavo: 3 m
- Sezione cavo: 20x 0,14 mm²
- Resistenza conduttore: ≤ 145 Ω/km (20 °C)
- Rivestimento esterno, colore: Grigio
- Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- UL AWM Style: 2464/1061
- Schermato: No
- Tipo conduttore: 20X0,14 [PVC]
- Struttura del conduttore: Cavo di segnale 7x 0,16 mm
- AWG linea di segnale: 26
- Diametro cavo incluso isolamento: 1 mm ±0,03 mm
- Raggio di curvatura minimo, posa fissa: 64 mm
- Raggio di curvatura minimo, mobile: 120 mm
- Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
- Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
- Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
- Numero di collegamenti: 2
- Tipo di funzionamento nominale 100 % ED
- Cicli di accoppiamento: > 50
- Collegamento 1: Collegamento 1
- Collegamento 2: Collegamento 2
- Senza alogeni: No
- Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
- Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
- Tipo di conduttore: Cavo rotondo confezionato
- Controllo supportato: EMERSON DeltaV: Controllo supportato: EMERSON DeltaV
- Scheda i/o compatibile: VE4001S2T2B5;VE4002S1T2B6
- TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
- TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
- Controllo supportato: Siemens ET 200SP: Controllo supportato: Siemens ET 200SP
- Modulo periferico adatto: 6ES7131-6BH01-0BA0 (unità base A0/A1);6ES7131-6BH01-2BA0 (unità base A0/A1);6ES7132-6BH01-0BA0 (unità base A0/A1);6ES7132-6BH01-6B01-2A0 base/A1 (unità base)
- Codice colore: Cavo singolo: Codice colore: Cavo singolo
- BIANCO: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- MARRONE: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- VERDE: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- GIALLO: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- GRIGIO: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- BLU: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- ROSSO: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- NERO: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- VIOLA: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- Bianco-verde: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- Bianco-giallo: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- Bianco-grigio: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- Bianco-blu: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- Bianco-rosso: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- Bianco-nero: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- marrone-nero: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- Marrone-bianco: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- ARANCIONE: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Modello cavo: Cavo diviso per due moduli
- Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
- Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
- Bianco-arancione: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- Bianco-viola: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- UNITÀ BASE COMPATIBILE: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA0
- 20X0,14 [PVC]: 20X0,14 [PVC]
- Tipo prodotto
Cavo di connessione
- Lunghezza cavo
3 m
- Collegamento
Connettore femmina IDC-FLK
- Tot poli
20
- Codice articolo produttore
2300818
- Contenuto
1 pz.
- Materiale
PVC
- Numero Poli
20
- Tipo
FLK 20/2FLK14/EZ-DR/300/KONFEK
- Lunghezza
3 m
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3578997 Cavi FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenuto: 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3578997 Cavi FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Contenuto: 1 pz.
Descrizione
Cavo rotondo confezionato; collegamento 1: Connettore femmina IDC/FLK (1 a 20 poli); collegamento 2: Connettore femmina IDC/FLK (2 a 14 poli); lunghezza cavo: 3 m.
