Name: Connettore femmina (standard) Weidmüller RSV Totale poli 36 Passo: 5 mm 1419100000 10 pz.
Brand: Weidmüller
SKU: 324003
Availability: BackOrder

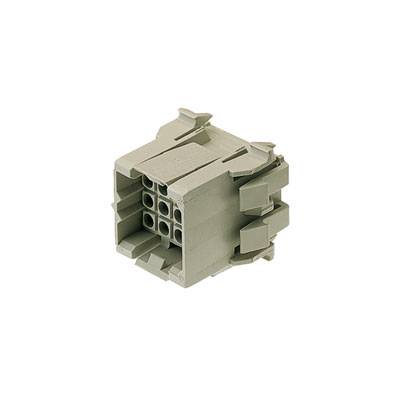

Un connettore elettrico multipolare a forma di cubo, beige, con diverse aperture quadrate per il collegamento di cavi.

Tipo prodotto

Connettore femmina (standard)

Struttura

Presa

Numero di righe

Serie

RSV

Passo

5 mm

Scheda tecnica (PDF)

Consegna entro Mer 21 Ott

5 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (50,81 € / Pezzo)

50,81 €

IVA escl.

Solo 5 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore per PCB.

Contenuto: 10 pz.
Numero di righe: 4
Totale poli: 36

Dati tecnici

Tipo prodotto: Connettore femmina (standard)

Struttura: Presa

Numero di righe: 4

Tipo di sistema di connettori: Cavo-Scheda

Serie: RSV

Passo: 5 mm

Poli per fila: 9

Totale poli: 36

Larghezza: 33 mm

Corrente nominale: 10 A

Corrente nominale: 10 A

Contenuto: 10 pz.

AWG max.: 12

AWG min.: 26

Dim.: (L x L x A) 68 x 33 x 132 mm

Collegamento: A crimpare

Materiale: Termoplastico

Codice articolo produttore: 1419100000

Colore: Grigio

Imballaggio industriale: Sì

Materiale d'isolamento: Termoplastico

Materiale di contatto: Lega di rame

Superficie di contatto lato stampa: stagnato

Superficie di contatto lato collegamento: stagnato

Tensione nom.: 600 V

Altezza: 132 mm

Lunghezza: 68 mm

Sezione Max.: 3.3088 mm²

Sez. min: 0.1288 mm²

Compatibile RoHS: Sì

: IP20

Temperatura max.: +100 °C

Min. temperatura: -25 °C

Tipo: RSV1,6 S36 GR BX

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Struttura

Larghezza

Numero di righe

Totale poli

Connettore femmina (standard) Weidmüller RSV Totale poli 36 Passo: 5 mm 1419100000 10 pz.

Articolo n°:324003

Consegna entro Mer 21 Ott

5 Set(s)Conrad Electronic

Questo articolo

10 A

Presa

33 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

50,81 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 12 Passo: 5 mm 1443200000 25 pz.

Articolo n°:321778

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

18.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

548,36 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 12 Passo: 5 mm 1443300000 25 pz.

Articolo n°:321779

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

18.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

413,93 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 12 Passo: 5 mm 1443700000 25 pz.

Articolo n°:321783

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

18.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

413,93 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 18 Passo: 5 mm 1417700000 25 pz.

Articolo n°:321659

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

18.8 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

597,54 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 18 Passo: 5 mm 1444300000 25 pz.

Articolo n°:321789

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

18.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

597,54 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 18 Passo: 5 mm 1444600000 25 pz.

Articolo n°:321793

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

18.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

799,18 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 24 Passo: 5 mm 1418600000 20 pz.

Articolo n°:321671

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

23.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

761,48 €^*

Connettore femmina (standard) Weidmüller RSV Totale poli 24 Passo: 5 mm 1418700000 20 pz.

Articolo n°:321672

Consegna entro Mar 29 Dic 2026

Conrad Electronic

14 A

Presa dritta

23.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

618,85 €^*

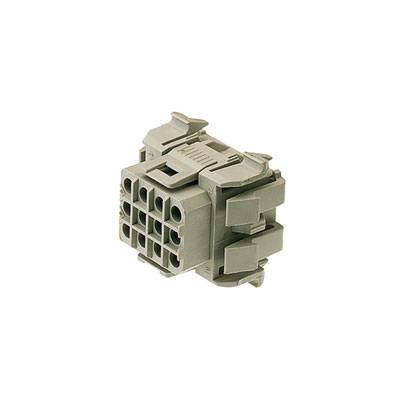

Connettore femmina (standard) Weidmüller RSV Totale poli 36 Passo: 5 mm 1419000000 10 pz.

Articolo n°:321675

Consegna entro Mer 21 Ott

5 Set(s)Conrad Electronic

10 A

Presa

27 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

44,25 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 324003 Connettore femmina (standard) Weidmüller RSV Totale poli 36 Passo: 5 mm 1419100000 10 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 324003 Connettore femmina (standard) Weidmüller RSV Totale poli 36 Passo: 5 mm 1419100000 10 pz.

Descrizione

Connettori rettangolari per impiego con contatti a crimpare. Possono essere utilizzati sia come accoppiamento libero, sia come varianti per circuito stampato. I contatti a crimpare garantiscono un'elevata densità di assemblaggio. I contatti da utilizzare sono i CS 1.6 o CB 1.6. I connettori sono codificabili e bloccabili con la controparte. Confezionati in scatole di cartone.

0.13 - 3.31 mm² (IEC) / 26 - 12 AWG (UL)630 V (IEC) / 600 V (UL)
17 A (IEC) / 10 A (UL)
