Acquista Conrad Components W78-12V Convertitore switching DC/DC Verticale Positive Fisso 1 A da Conrad

Scheda elettronica con componenti elettronici: bobina, condensatore, circuito integrato e contatti di connessione. Componente principale per un circuito elettronico.

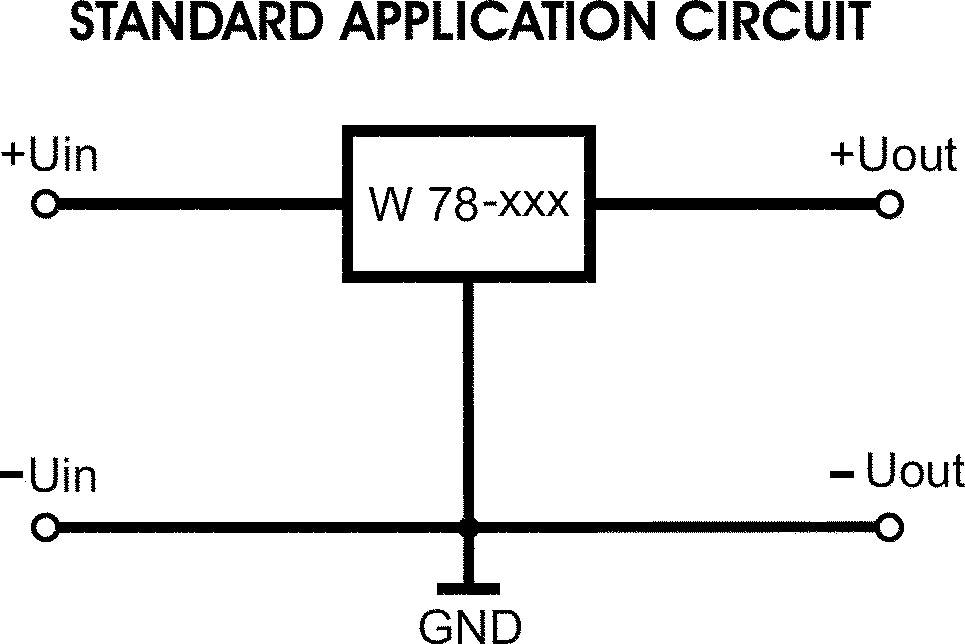

'Circuito di Applicazione Standard': Il diagramma mostra un regolatore di tensione 'W 78-xxx' con connessioni di ingresso (+Uin, -Uin) e di uscita (+Uout, -Uout) nonché messa a terra (GND).

1/2

Tipo prodotto

Convertitore switching DC/DC

Case

Verticale

Tipo di uscita

Fisso

Uscita alimentazione (min)

12 V

Corrente uscita

1 A

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

270 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,11 € / Pezzo)

13,11 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Regolatore di commutazione Tipo W78

Maggiore rendimento fino a 96%
Non sono necessari refrigeranti
Pin-compatibile con regolatori di tensione 78XX

Servizi e promozioni supplementari

Dati tecnici

Dim. (L x A x P): 24.5 x 21.2 x 8 mm

Tipo: W78-12V

Tipo prodotto: Convertitore switching DC/DC

Case: Verticale

Fabbricante: Conrad Components

Cod. Prod.: CON

Configurazione uscite: Positive

Tipo di uscita: Fisso

Tensione di ingresso max.: 34 V

Uscita alimentazione (min): 12 V

Corrente uscita: 1 A

Funzioni (regolatore di tensione): giù

Numero uscite: 1

Tensione di ingresso min.: 15 V

Frequenza di commutazione Min.: 600 kHz

Temperatura d'esercizio (min.): -40 °C

Temperatura di esercizio (max.): +125 °C

Metodo di montaggio: Foro passante

Modello: Regolatore di commutazione da 1 A

Tensione d'uscita: 12 V

Corrente d'uscita: 1 A

Max. temp. operativa: +85 °C

Tipo: W78-12V

Tensione d'ingresso: 15 - 34 V

Case: Vertikal

Documenti & Download

Scheda tecnica

Scheda tecnica 167812 Conrad Components W78-12V Convertitore switching DC/DC Verticale Positive Fisso 1 A

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 167812 Conrad Components W78-12V Convertitore switching DC/DC Verticale Positive Fisso 1 A

Descrizione

Convertitore "STEP-DOWN" con ampia gamma di tensioni di ingresso. Il convertitore non necessita di alcun carico minimo né di un condensatore di uscita. Dispone di uno softstart (8 ms) interno, è resistente al corto circuito e pin-compatibile con regolatori di tensione 78xx. Il regolatore di commutazione garantisce la corrente di uscita massima senza restrizioni persino a temperature ambientali piuttosto elevate.
