Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Convertitore D/A CAN, USB-C Numero di uscite digitali: 0 Numero di ingress

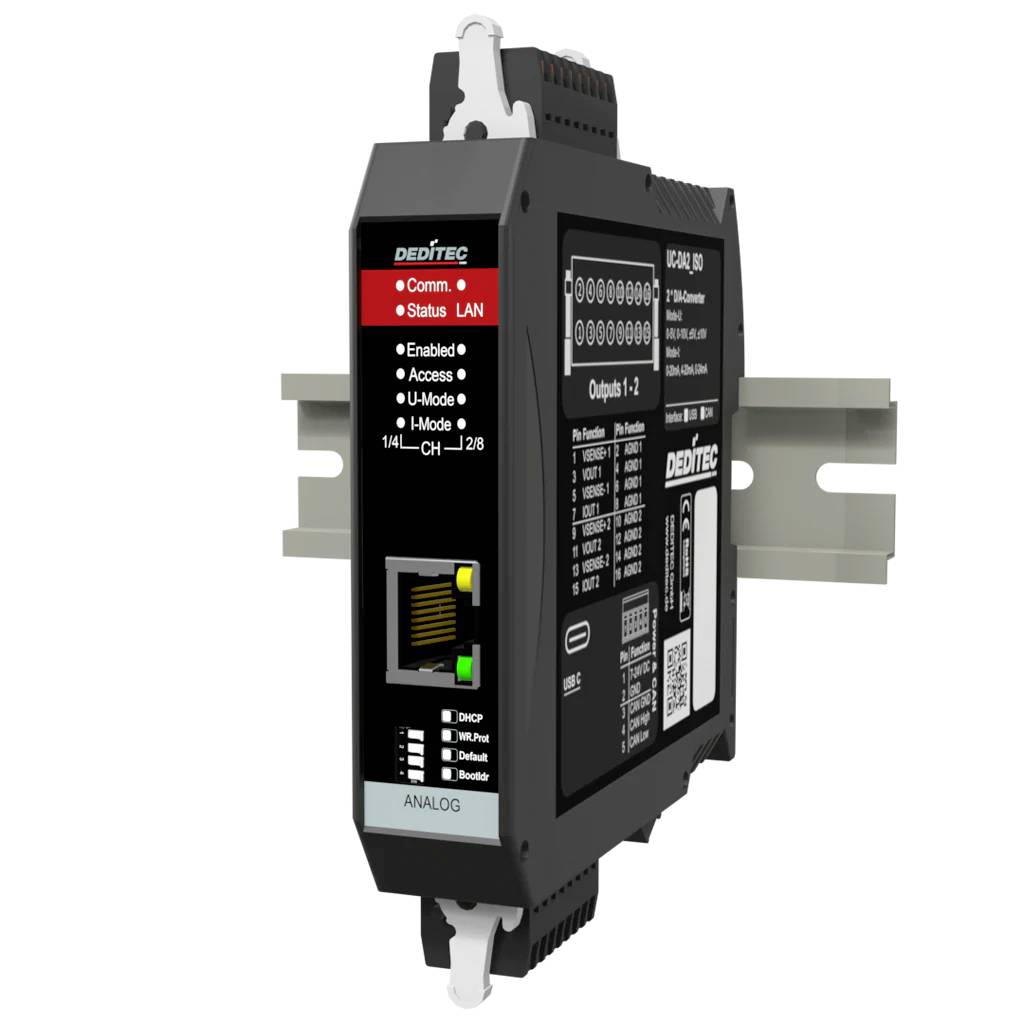

Modulo di rete industriale nero a guida DIN con LED di stato rossi, porta Ethernet e etichetta 'DEDiTEC', mostrato in vista prodotto 3D.

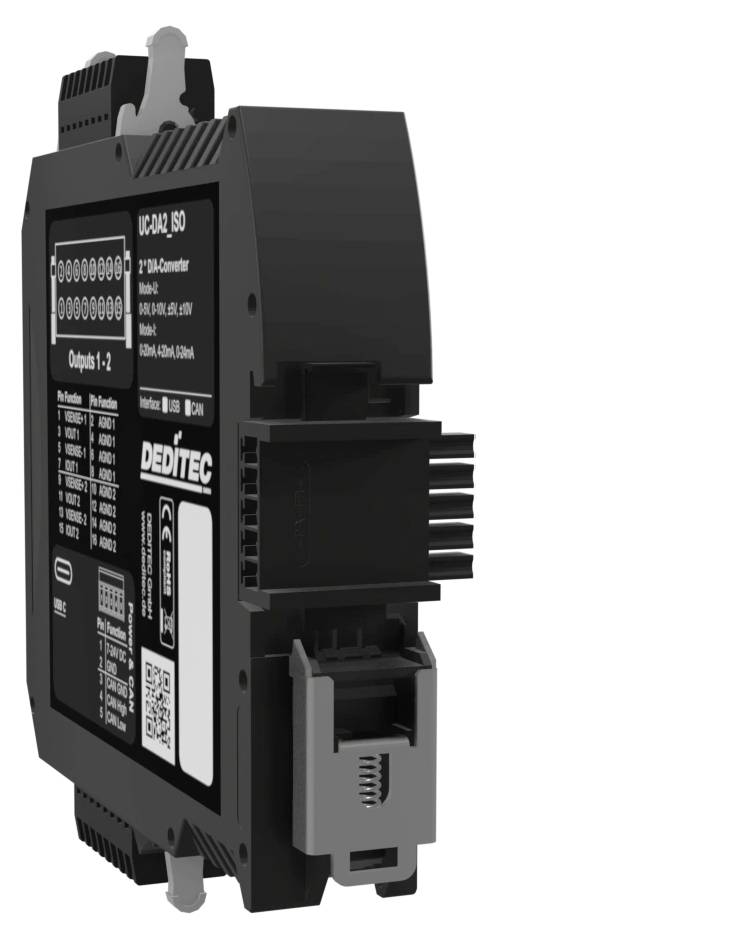

Modulo elettronico industriale nero con guida DIN, porta connettore ed etichette stampate, mostrato in vista a tre quarti su sfondo bianco.
Vista frontale di un'unità di distribuzione dell'alimentazione o dispositivo di rete Dell EMC nero con più porte e LED di stato, etichettato "Dell EMC" e "Comms - Status - LAN".
1/3
Tipo prodotto
Convertitore D/A
Interfacce
CAN
USB-C
Numero uscite relè
0
Tipo
UC-CAN-E-DA2-16ISO
Tensione di esercizio
24 V/DC
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mer 4 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (515,57 € / Pezzo)
515,57 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Convertitore d/a UC-CAN a 16 bit - modulo CAN-Bus a 2 canali con separazione galvanica - con interfaccia di configurazione Ethernet

  • Ethernet 10/100 Mbit/s.
  • Protocolli supportati: HTTP, UDP, TCP, DHCP, Modbus TCP
  • Controllo: Api per Windows e Linux (libreria driver DELIB), interfaccia Command Line, protocollo TCP rivelato, Modbus TCP
  • Comunicazione Ethernet crittografata possibile
  • Protocollo aperto standard o Modbus TCP
  • Interfaccia web e APP (smartphone e tablet)
  • Connessione tramite Wi-FI
  • Funzione WPS
  • Convertitore CAN d/a per l'uscita del valore richiesto analogico tramite CAN-Bus
  • 2 canali d/a con risoluzione a 16 bit ciascuno
  • USCITE DI TENSIONE: DA 0 A 5 V, DA 0 A 10 V / 0..10V, ±5 V, ±10 V.
  • Uscite di corrente: Da 0 a 20 ma, da 4 a 20 ma, da 0 a 24 ma
  • Separazione galvanica dei canali d/a tra loro fino a max. 1000 V AC
  • Isolamento galvanico per l'alimentazione di tensione fino a max. 500 V AC
  • CAN 2.0A / CAN 2.0B con velocità di trasmissione da 10 kbps a 1 Mbps
  • Protocollo CAN aperto e modalità TX/RX automatica
  • Tempo di conversione del convertitore d/a: Da 10 a 12 µs
  • Tensione di alimentazione: Da +12 V a +24 V CC
  • Montaggio su guida DIN 35 x 7,5 mm
  • Due uscite d/a analogiche per segnali di tensione e corrente precisi tramite bus CAN
  • Risoluzione a 16 bit per specifiche del valore nominale con graduazioni di precisione
  • Campi di uscita per i segnali industriali e standard più comuni come 0–10 V e 4–20 ma
  • Precisione relativa: Min. Da -16 LSB / max. +16 LSB
  • Deriva di temperatura del fondo scala: ±1 ppm / °C.
  • Tempo di conversione: Da 10 a 12 µs per un'uscita d/a rapida in applicazioni di controllo e regolazione
  • Interfaccia CAN tramite presa d-sub a 9 poli
  • Supporto di CAN 2.0A e CAN 2.0B
  • Interfaccia CAN separata galvanicamente fino a 500 V.
  • Protocollo CAN aperto per l'integrazione con le architetture CAN-Bus esistenti
  • Modalità TX/RX automatica per l'elaborazione automatica dei pacchetti CAN

Dati tecnici

  • Isolamento galvanico: Fino a 500 V (separato dal sistema e tra di loro)
  • Particolarità: Supporta M2M (Machine-to-Machine) e Event-Control per l'elaborazione autonoma del segnale.
Tipo prodotto

Convertitore D/A

Interfacce

CAN

USB-C

Tipo

UC-CAN-E-DA2-16ISO

Tensione di esercizio

24 V/DC

Tensione d'esercizio

7 V CC fino a 24 V CC

Altezza

120 mm

Lunghezza

111 mm

Larghezza

22.5 mm

Moduli max.

64

Numero di ingressi analogici

0

Numero di ingressi digitali

0

Numero di uscite digitali

0

Numero uscite relè

0

Dim.

(L x L x A) 111 x 22.5 x 120 mm

LED di controllo

Sì

Codice articolo produttore

UC-CAN-E-DA2-16ISO

Montaggio

Guida DIN (guida portante 35 x 7,5 mm) con connettore T-Bus / DIN-Rail opzionale per l'accoppiamento bus

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Convertitore D/A CAN, USB-C Numero di uscite digitali: 0 Numero di ingress

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Convertitore D/A CAN, USB-C Numero di uscite digitali: 0 Numero di ingress

Descrizione

Il convertitore d/a a 16 bit UC-CAN è un modulo bus CAN a 2 canali per l'uscita precisa dei valori nominali analogici nelle tecnologie industriali, di automazione, di misurazione e di regolazione. Come convertitore CAN-d/a, il modulo converte la comunicazione CAN in segnali analogici di tensione o corrente e fornisce due uscite d/a separate galvanicamente con risoluzione a 16 bit. Sono supportati 0–5 V, 0–10 V, ±5 V e ±10 V e 0–20 ma, 4–20 ma e 0–24 ma. Il tempo di conversione di 10-12 µs consente attività di controllo e regolazione critiche per il tempo, ad esempio per attuatori, valvole, convertitori di frequenza, banchi di prova e sistemi CAN distribuiti.

Testo tradotto automaticamente

Versione

  • I-Mode
  • Modalità U.
  • Funzionalità M2M
  • Modalità automatica CAN-RX/TX
  • CAN NON ELABORATO
  • Protocollo J1939
  • Software di configurazione e test gratuito
  • Interfaccia di configurazione Ethernet
  • Tensione di alimentazione: Da +7 V a +24 V DC
  • Listelli a molla a innesto con meccanismo di bloccaggio
  • Montaggio su guida DIN 35 mm x 7,5 mm
  • Temperatura di esercizio: Da +10 °C a +50 °C (intervallo di temperatura esteso su richiesta)
  • Adatto per ambienti industriali interni e quadri elettrici

Contenuto della fornitura

  • Connettore a spina a 5 poli
  • 2x connettori a spina a 16 poli
  • Utensile di azionamento per connettori WAGO
  • Connettore DIN-Rail

Requisiti di sistema

  • Windows, Linux
