Name: DEHN 956205 956205 Scaricatore combinato 1 pz.
Brand: DEHN
SKU: 3795882
Availability: BackOrder

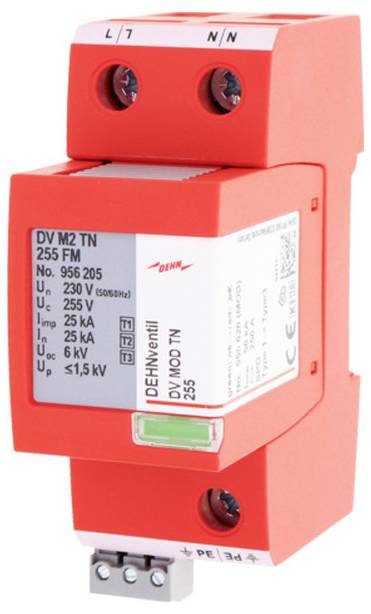

Modulo dispositivo di protezione da sovratensione elettrica rosso con marcature dei terminali ed etichette tecniche sulla parte anteriore.

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

8 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (750,00 € / Pezzo)

750,00 €

IVA escl.

Spedizione gratuita

Solo 8 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di montaggio: Guida DIN TH35
Dimensioni: 2 te
SPD in conformità con EN 61643-11 / IEC 61643-11: Tipo 1 + tipo 2 + tipo 3 / classe i + classe II + classe III
Effetto protettivo coordinato a livello energetico sul terminale (≤ 10 m): Tipo 1 + tipo 2 + tipo 3
Tensione nominale CA (un): 230 V (50 / 60 Hz)
Massima tensione continua AC (UC): 255 V (50 / 60 Hz)
Corrente di fulmine (10/350 µs) [L+N-PE] (Iotal): 50 ka
Energia specifica [L+N-PE] (W/R): 625,00 kJ/Ohm
Corrente di fulmine (10/350 µs) [L, N-PE] (Iimp): 25 ka
Energia specifica [L,N-PE] (W/R): 156,25 kJ/Ohm
Corrente di dispersione nominale (8/20 µs) [L/N-PE]/[L+N-PE] (in): 25 / 50 ka
Livello di protezione [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (UOC): 6 kV
Capacità di soppressione della corrente alternata AC (IFI): 50 kAeff
Limitazione della corrente secondaria / selettività: Non attivare un fusibile da 35 a gg fino a 50 kAeff (prosp.)
Resistenza ai cortocircuiti [L-N]/[N-PE] (ISCCR): 50 kAeff
Tempo di risposta (TA): ≤ 100 ns
Tensione TOV [L-N] (UT) - caratteristica: 440 V / 120 min. – Resistenza
Energia trasmessa a S20K275 (Iimp = 2,5 ... 25 ka): < 1 J.
Intervallo temperatura d'esercizio [parallelo]/[continuità] (tu): Da -40 °C a ... +80 °C / -40 °C ... +60 °C
Indicatore di funzionamento/guasto: Verde/rosso
Numero di porte: 1
Sezione di collegamento (L, N, PE, 9) (min.): 6 mm² a filo singolo/sottile
Sezione di collegamento (L, N, PE, 9) (max.): 35 mm² a più fili / 25 mm² a fili sottili
Montaggio su: Guida DIN da 35 mm in conformità con EN 60715
Posizione: Interno
Dimensioni di montaggio: 2 te, DIN 43880
Approvazioni: VDE, KEMA, UL
Contatti FM / forma del contatto: Sì / contatto di commutazione
POTENZA DI COMMUTAZIONE AC: 250 V / 0,5 A.
POTENZA DI COMMUTAZIONE DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.
Sezione di collegamento per morsetti FM: max. 1,5 mm² a filo singolo/sottile
Informazioni complementari:
Max. Prefusibile (L) per Ikmin ≥ 6 kAeff (IEC 60909): 315 a gg (S2 = 35mm²)1)
In caso di utilizzo in gruppi di comando con correnti di cortocircuito prospettiche superiori a 50 kAeff (testato da VDE)
Max. Corrente di cortocircuito prospettiva: 100 kAeff (220 kApeak)
Limitazione / eliminazione di correnti di sequenza di rete fino a 100 kAeff (220 kApeak)
Inserto per scaricatore a 16,7 Hz - sistemi di alimentazione elettrica ferroviaria
TENSIONE DI PROVA AC (UC): 266 V.
TENSIONE NOMINALE CA (UN): 230 V.
Frequenza nominale AC (FN): 16,7 Hz
Max. Prefusibile del conduttore: 160 a gg @ 16,7 Hz

Tipo prodotto: Scaricatore combinato

Tensione nom.: 230 V

Tempo di risposta: ≤ 100 ns

: IP20

Codice articolo produttore: 956205

Contenuto: 1 pz.

Numero Poli: 2

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3795882 DEHN 956205 956205 Scaricatore combinato 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3795882 DEHN 956205 956205 Scaricatore combinato 1 pz.

Descrizione

Scaricatore combinato a più poli DEHNventil modulare, tipo 1 + tipo 2 + tipo 3 in conformità con EN 61643-11 su base spintervia, composto da una parte di base e un modulo di protezione collegato. Massima disponibilità dell'impianto grazie agli spinterometro Rapid ARC Control (RAC). Consente la protezione dei terminali. Per la protezione di impianti di consumo a bassa tensione da sovratensioni anche in caso di fulmini diretti. Utilizzabile secondo il concetto di zona di protezione da scariche sulle interfacce 0A - 2.
