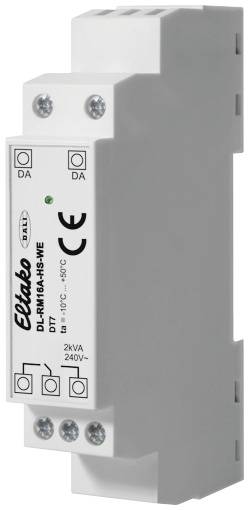

DL-RM16A-HS-WE Eltako Attuatore interruttore Guida DIN Potenza di commutazione (max) 2000 W

Modulo per il controllo di un contatto relè tramite bus DALI (DT7) per guida portante DIN-EN 60715 TH35. 98x17,5x56 mm. Tipo di protezione IP20. Assorbimento di corrente DALI 2,7mA. Modulo a relè compatto per il controllo diretto di carichi da 230 V CA tramite DALI. Semplice integrazione di carichi senza ingresso DALI in un circuito DALI, i carichi possono essere accesi e spenti tramite comandi DALI. La funzione del dispositivo è conforme allo standard per DALI Device tipo 7 - Schalt­funktion (a partire dal firmware 2.0). Comportamento regolabile per Power-Up e per l'eliminazione dell'alimentazione del bus. L'alimentazione del DALI-RM16 avviene tramite il bus DALI, non è necessaria alcuna alimentazione aggiuntiva. Accensione con passaggio a zero. Limitazione integrata della corrente di accensione, particolarmente adatta per carichi con corrente di accensione molto elevata Hohem (>100A). L'interfaccia rappresenta un utente sul bus ed è indirizzabile di conseguenza. Configurazione tramite software per PC DALI-Cockpit. Funzioni DALI e set di comandi: IL DALI-RM16 offre la possibilità di collegare carichi al bus DALI e poi di accendere e spegnere. Il DALI-RM16 è un dispositivo di controllo per carichi non dimmerabili basato sulla specifica DALI IEC 62386-208 (Device Type 7). Pertanto, la caratteristica di commutazione è determinata dal confronto del livello di potenza della lampada virtuale (VDAP) con 4 soglie di commutazione. Il livello di potenza della lampada virtuale (VDAP) corrisponde al valore di regolazione di un DALI-EVG ed è soggetto alle proprietà corrispondenti (limitazione tramite MINLEVEL e MAXLEVEL, velocità di regolazione tramite fadtime e fader). Per ogni direzione di regolazione sono disponibili 2 soglie di commutazione, utilizzate per il confronto con il livello di potenza della lampada virtuale. Viene utilizzata solo la soglia di commutazione valida per la direzione di regolazione virtuale corrente. Una soglia con il valore MASK è inattiva e non viene utilizzata per il confronto. Con il fading si possono realizzare ritardi di accensione e spegnimento. Il DALI-RM16 è alimentato dal bus DALI. Il comportamento del relè in caso di guasto dell'alimentazione bus è configurabile tramite il livello di errore del sistema (nessuna modifica, accensione o spegnimento, impostazione di fabbrica: On). Il comportamento di accensione dopo l'applicazione dell'alimentazione del bus può essere impostato tramite il PowerOnLevel.
