Name: Dold LG5929.60/61 AC/DC24V 0064092 Modulo di espansione Numero uscite relè: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

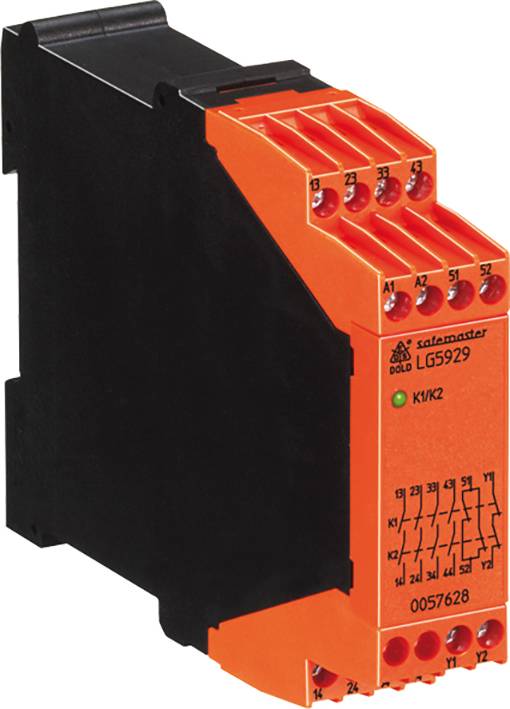

Un dispositivo elettronico arancione e nero con connettori e indicatori LED. Stampigliatura: 'LG5929' e simbolo di schema elettrico.

Immagine simile

Tipo prodotto

Modulo di espansione

Numero uscite relè

Tensione di esercizio

24 V/AC

24 V/DC

Tipo

LG5929.60/61 AC/DC24V

Dim.

(L x A) 22.5 mm x 90 mm

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 2 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (192,61 € / Pezzo)

192,61 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Espansione sicura dei contatti

Dati tecnici

Dotazione contatti: 5 contatti normalmente aperti, 1 contatto normalmente aperto per circuito di ritorno
Tempo di risposta: Max. 20 ms.
Tempo di caduta: Max. 35 ms.
Tipo di contatto: Relè, a guida forzata
Tensione nominale di uscita: CA 250 V.
Corrente termica Ith: Max. 8 A si veda la curva limite di corrente totale
Capacità di commutazione secondo AC 15 NA: 3 A / AC 230 V IEC/EN 60947-5-1
DISPOSITIVO DI APERTURA: 2 A / AC 230 V IEC/EN 60947-5-1
SECONDO DC 13 NA: 2 A / DC 24 V IEC/EN 60947-5-1
DISPOSITIVO DI APERTURA: 2 A / CC 24 V IEC/EN 60947-5-1
In conformità con DC 13 NA: 4 A / 24 V a 0,1 Hz IEC/EN 60947-5-1
Dispositivo di apertura: 4 A / 24 V a 0,1 Hz IEC/EN 60947-5-1
Durata elettrica secondo AC 15 a 2 A, AC 230 V: 105 cicli di commutazione IEC/EN 60947-5-1
Frequenza di commutazione ammissibile: 1200 cicli di commutazione / h
Resistenza al cortocircuito fusibile max.: 10 A GG / GL IEC/EN 60947-5-1
Max. Slot di sicurezza: B 6 A
Durata meccanica: 20 x 106 cicli di commutazione
Intervallo di temperatura di esercizio: - 25... ± 55 °C
Conservazione: - 25... ± 85 °C

Tipo: LG5929.60/61 AC/DC24V

Tipo prodotto: Modulo di espansione

Numero uscite relè: 6

Tensione di esercizio: 24 V/AC
24 V/DC

Dim.: (L x A) 22.5 mm x 90 mm

Profondità d'assemblaggio: 121 mm

Peso: 205 g

Larghezza: 22.5 mm

Altezza: 90 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Modulo di espansione Numero uscite relè: 6

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Modulo di espansione Numero uscite relè: 6

Descrizione

Se sono necessari più circuiti di sicurezza rispetto a un modulo di sicurezza, viene utilizzato il modulo di espansione LG 5929. Serve a duplicare i contatti in modo sicuro e affidabile e ad aumentare i contatti dei moduli di sicurezza con monitoraggio del circuito di ritorno. Il modulo di espansione è dotato di contatti a guida forzata ed è disponibile con diverse combinazioni di contatti.

· corrisponde a un dispositivo di commutazione adatto
Livello di prestazioni (PL) e categoria 4 secondo EN ISO 13849-1
LIMITE DI CAPACITÀ SIL (SIL CL) 3 · secondo IEC/EN 62061
Safety Integrity Level: SIL 3 · secondo IEC/EN 61508
· secondo EN 50156-1 per impianti di combustione
· possibilità di comando anche con uscite a semiconduttore (BWS, arresto di emergenza, ecc.)
· contatti ridondanti e a guida forzata
Uscita ·: max. 5 NA o 4 NA / 1 NC, 1 NC per circuito di ritorno
· per circuiti a 1 o 2 canali
· Indicazione dello stato di funzionamento
Collegamento conduttore ·: Anche 2 cavetti da 1,5 mm2 con manicotto e collare in plastica, o 2 x 2,5 mm2 pieni
Larghezza di costruzione · 22,5 mm
