Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Convertitore Numero uscite relè: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

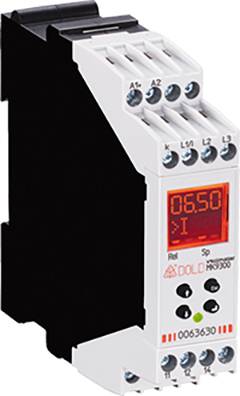

Un relè temporizzatore digitale con display a LED rosso mostra '06,50'. Presenta diversi morsetti in alto e comandi di controllo in basso.

Immagine simile

Tipo prodotto

Convertitore

Numero uscite relè

Tensione di esercizio

24 V/DC

Tipo

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Ingressi di misura

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (395,00 € / Pezzo)

395,00 €

IVA incl.

Spedizione gratuita

Disponibile solo per i clienti aziendali

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Frequenza nominale: 50 / 60 Hz
Intervallo di frequenza: 45... 400 Hz
Assorbimento di corrente: 50 mA
Ingresso di misurazione della tensione L1/L2/L3
Tensione nominale: 3 AC 400 V.
CAMPO DI MISURA UM: 3 AC 24... 400 V
Frequenza nominale: 50 / 60 Hz
Intervallo di frequenza: 1... 400 Hz
Ingresso di misurazione corrente i / k
Corrente nominale: CA 12 A.
Intervallo di misura: CA 100 mA... 12 A
Capacità di sovraccarico
Continua: 16 A
< Per breve tempo 10 s: Max. 25 A
Sovraccarico nell'intervallo di corrente
Lampeggio rapido del LED.
Frequenza nominale: 50 / 60 Hz
Intervallo di frequenza: 45... 400 Hz
Intervalli di regolazione (assoluta, tramite pulsante e display LCD)
Precisione di misurazione alla frequenza nominale (in % del valore di regolazione): ± 4 %
Isteresi (in % del valore di regolazione): 0,2... 50% del valore di risposta
Tempo di reazione < : 350 ms (f > 10 Hz)
Ritardo di risposta regolabile tv: 0... 10 s (in incrementi di 0,1 s)
Ritardo di avviamento regolabile ta : 0,2... 10 s (in incrementi di 0,1 s)
Circuito di uscita (Rel1: 11/12/14; Rel2: 21/22/24)
Dotazione contatti: 1 contatto di commutazione
Corrente termica I th: 2 x 4 A
Capacità di commutazione secondo AC 15 NA: 3 A / AC 230 V IEC/EN 60947-5-1
DISPOSITIVO DI APERTURA: 1 A / AC 230 V IEC/EN 60947-5-1
SECONDO DC 13 NA: 1 A / DC 24 V IEC/EN 60947-5-1
DISPOSITIVO DI APERTURA: 1 A / CC 24 V IEC/EN 60947-5-1
Durata elettrica secondo AC 15 a 3 A, AC 230 V: 2 x 105 cicli di commutazione IEC/EN 60947-5-1
Frequenza di commutazione consentita: 1800 / h
Resistenza ai cortocircuiti fusibile max.: 4 A GG / GL IE
Durata meccanica: 30 x 106 cicli di commutazione

Tipo: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Tipo prodotto: Convertitore

Numero uscite relè: 2

Ingressi di misura: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Tensione di esercizio: 24 V/DC

Dim.: (L x A) 22.5 mm x 90 mm

Profondità d'assemblaggio: 99 mm

Peso: 140 g

Larghezza: 22.5 mm

Altezza: 90 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Convertitore Numero uscite relè: 2

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Convertitore Numero uscite relè: 2

Descrizione

I relè di misura universali MK 9300N / MH 9300 della serie VARIMETER PRO monitorano contemporaneamente fino a 9 diversi parametri, come tensione superiore, inferiore, finestra, asimmetria di tensione, Sovra/sottocorrente, cos phi, potenza attiva, potenza attiva e reattiva, frequenza e sequenza di fase. La misurazione in reti trifase e monofase è molto semplice e senza grandi cablaggi. Grazie alla struttura del menu, i relè di misurazione multifunzione sono semplici e intuitivi da utilizzare. Il rilevamento tempestivo di guasti e la manutenzione preventiva impediscono costosi danni e, in qualità di utente, potrete approfittare della sicurezza di funzionamento e dell'elevata disponibilità del vostro impianto.

Relè di misura multifunzione · secondo EN 60255-1
Monitoraggio della tensione · (monofase e trifase)
· monitoraggio corrente
· monitoraggio della frequenza
Angolo di fase cos phi ·
Sequenza di fase ·, mancanza di fase, asimmetria
· potenza attiva, reattiva e apparente
Ritardo di accensione ·, ritardo di risposta
Isteresi regolabile · 0,2... 50% del valore di risposta
· memoria errori
Display LCD · per i valori di misura correnti
· uscita relè
· 1 commutatore
Funzione relè di lavoro/corrente di riposo commutabile ·

Testo tradotto automaticamente
