Name: Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Avviatore soft starter
Brand: Dold
SKU: 2359190
Availability: BackOrder

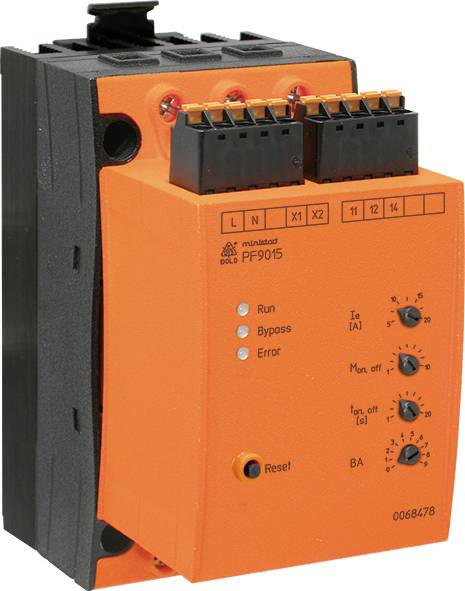

Un dispositivo elettronico arancione e nero con diverse porte e etichette: 'Run', 'Bypass', 'Error'. Modello 'PF9015'.

Immagine simile

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 2 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (605,74 € / Pezzo)

605,74 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Per la limitazione della corrente di avviamento e l'avviamento senza scatti di motori asincroni
Solo un dispositivo largo 67,5 mm per l'avviamento progressivo, la protezione del motore, la sequenza di fase, il monitoraggio di sottotensione e sovratensione
Avviamento senza vibrazioni e corrente di avviamento ridotta al minimo
Aumenta la durata dei motori a corrente alternata e dei componenti meccanici di azionamento
Per correnti del motore fino a 2 A (fino a 4 A su richiesta)
Soft start / soft start 1... 2 s
Risparmio energetico grazie al collegamento dei semiconduttori di potenza dopo l'avvio graduale
Corrente di avviamento simmetrica

Dati tecnici

Tensione ausiliaria: CA 230 V ± 10%
Protezione da sovratensione: Varistore AC 275 V.
Tempo di avviamento/spegnimento: 1... 20 s
Momento di avvio/uscita: 20... 70% della coppia nominale del motore
Tensione di avviamento a kickstart: Controllo completo dei tiristori
Tempo di avviamento: 100 ms, 200 ms, 400 ms.
Autoconsumo: 4 VA
Ingresso di controllo Run X1(+), X2
Tensione di controllo: AC/DC 20... 300 V
Corrente di ingresso di controllo: 0,2 mA... 3,1 mA
Ritardo di accensione: 60 ms.
Ritardo di spegnimento: 320 ms.
Uscita di segnalazione pronta 11, 12, 14
Dotazione contatti: 1 contatto di commutazione
Capacità di commutazione
Secondo AC 15
DISPOSITIVO DI CHIUSURA: 3 A / AC 230 V IEC/EN 60 947-5-1
DISPOSITIVO DI APERTURA: 1 A / AC 230 V IEC/EN 60 947-5-1
Durata elettrica
Secondo AC 15 a 3 A, AC 230 V: 2 x 105 cicli di commutazione
Frequenza di commutazione ammissibile: max. 1 800 cicli di commutazione / h
Resistenza ai cortocircuiti
Fusibile max.: 4 A GG / GL IEC/EN 60 947-5-1
Durata meccanica: ≥ 108 cicli di commutazione

Tensione motore: 3AC 200 - 480 V

Tipo prodotto: Avviatore soft starter

Corrente di allacciamento: 5 A

Tensione d'esercizio: 3 AC 200... 480 V

Fasi operative: 3

Codice articolo produttore: 0068478

Tipo: PF9015.11 3AC200-480V HU=AC230V 5-20A

Tempo per raggiungere il 60% di flusso luminoso (s): 1 ... 20 s

Tempo di rallentamento: 1 ... 20 s

Dim.: (L x L x A) 67.5 x 22.5 x 105 mm

Collegamento: Morsetto a vite
Morsetti a molla

Larghezza: 22.5 mm

Altezza: 105 mm

Lunghezza: 67.5 mm

Profondità: 120.3 mm

Temperatura max.: +50 °C

Min. temperatura: -20 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Avviatore soft starter

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Avviatore soft starter

Descrizione

Il PF 9015 della famiglia MINISTART è un robusto dispositivo di controllo elettronico per l'accensione e l'uscita di motori trifase/asincroni con funzioni di monitoraggio integrate. Dopo l'avviamento, i semiconduttori di potenza vengono ponticellati tramite relè per ridurre al minimo la perdita di potenza nel dispositivo.

· Conforme a IEC/EN 60 947-4-2
· Adatto per motori IE3
· Controllato a 3 fasi con relè di bypass integrato
· Monitoraggio di sequenza di fase, sottotensione e sovratensione
· Protezione da blocco in modalità bypass
· Protezione motore integrata in conformità con la classe 10 · Conforme a IEC/EN 60947-4-2
· Limitazione della corrente iniziale
· Monitoraggio tiristore
· Rilevamento di carico mancante
· Riconoscimento automatico della frequenza della tensione di carico
· Monitoraggio della temperatura del semiconduttore di potenza
· Funzione di avvio a kickstart
· Larghezza: 67,5 mm

Testo tradotto automaticamente
