Name: Dold UH6937.02PS/61 DC24V 0066820 Relè potenza inversa Numero uscite relè: 2
Brand: Dold
SKU: 2359199
Availability: BackOrder

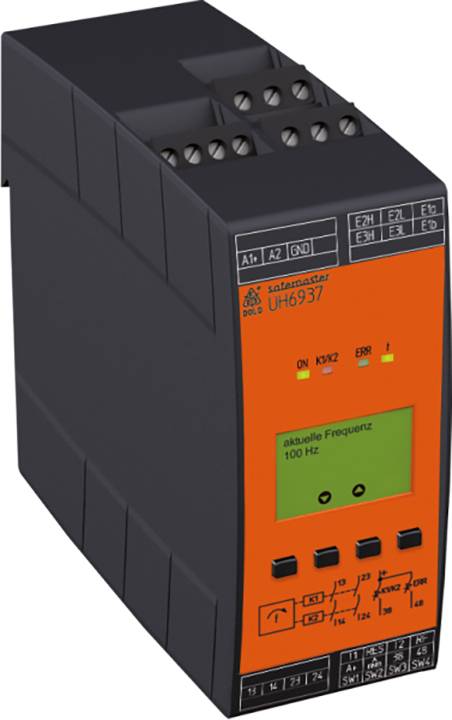

Dispositivo elettronico con involucro grigio e parte anteriore rossa. Un display mostra 'frequenza attuale 100 Hz'. Diversi connettori sono visibili nella parte superiore e comandi nella parte inferiore.

Immagine simile

Tipo prodotto

Relè potenza inversa

Numero uscite relè

Tensione di esercizio

24 V/DC

Tipo

UH6937.02PS/61 DC24V

Ingressi di misura

Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten

Scheda tecnica (PDF)

Consegna entro Mar 17 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (922,13 € / Pezzo)

922,13 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Ingresso di misurazione della frequenza
Intervallo tensione
E1a-E2L, E1b-E3L: CA 8... 280 V
E1a-E2H, E1b-E3H: CA 16... 690 V
(A seconda della frequenza, vedere la curva caratteristica)
Frequenza d'ingresso:
Variante /0_ _: < 700 Hz
Variante /1_ _: < 1200 Hz
Isolamento galvanico: Ingresso di misurazione della frequenza per tensione ausiliaria e contatti di uscita
Valore di risposta (soglia di frequenza)
Variante /0_ _: Regolabile da 1 Hz... 600 Hz
Variante /1_ _: Regolabile da 1 Hz... 1000 Hz
Frequenza di clock convertitore di frequenza
Variante /0_ _: ≥ 1 kHz
Variante /1_ _: ≥ 2 kHz
Precisione di misurazione < : ± 2 %
Stabilità della soglia impostata in caso di variazione della tensione ausiliaria e della temperatura: < ± 1%
Isteresi: Regolabile da 2... 10% del valore di risposta impostato
Tensione ausiliaria UH (separata galvanicamente per l'ingresso di misurazione): CC 24 V.
L'alimentatore deve soddisfare i requisiti di SELV / PELV
Intervallo di tensione: 0,8... 1,1 UH
Consumo nominale: Tipo. 3,2 W
Protezione del dispositivo: Interno con PTC
Protezione da sovratensione: Interna tramite VDR
Tempo di accensione pulsante di reset: > 1,2 s.
Dotazione contatti: 2 contatti normalmente aperti
Tipo di contatto: Relè, a guida forzata
Corrente termica Ith: 8 A (vedere curva limite di corrente totale)
CAPACITÀ DI COMMUTAZIONE SECONDO AC 15: 3 A / AC 230 V IEC/EN 60947-5-1
SECONDO DC 13: 2 A / DC 24 V IEC/EN 60947-5-1
In conformità con DC 13: 4 A / DC 24 V a 0,1 Hz

Tipo: UH6937.02PS/61 DC24V

Tipo prodotto: Relè potenza inversa

Numero uscite relè: 2

Ingressi di misura: Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten

Tensione di esercizio: 24 V/DC

Dim.: (L x L x A) 121 x 45 x 107 mm

Larghezza: 45 mm

Altezza: 107 mm

Lunghezza: 121 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2359199 Dold UH6937.02PS/61 DC24V 0066820 Relè potenza inversa Numero uscite relè: 2

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2359199 Dold UH6937.02PS/61 DC24V 0066820 Relè potenza inversa Numero uscite relè: 2

Descrizione

Il monitor di velocità e frequenza UH 6937 serve per il monitoraggio sicuro della frequenza di tensioni alternate. Viene utilizzato nel monitoraggio della frequenza di uscita dei convertitori di frequenza o anche nel monitoraggio della frequenza dei motori a rotore ad anello. Un altro campo di applicazione è il monitoraggio di azionamenti per impianti gru. Grazie al display frontale è possibile impostare i parametri in modo semplice e comodo per ogni applicazione e modificarli in qualsiasi momento.

· corrisponde
Livello di prestazioni (PL) e categoria 4 secondo EN ISO 13849-1
LIMITE DI CAPACITÀ SIL (SIL CL) 3 · secondo IEC/EN 62061
Safety Integrity Level: SIL 3 · secondo IEC/EN 61508
Safety Integrity Level: SIL 3 · secondo IEC/EN 61511
· monitoraggio di sovra, sottofrequenza o finestra di tensioni alternate monofase o trifase
Display frontale · facile da usare
Per una comoda parametrizzazione guidata da menu
Per la visualizzazione del valore nominale e effettivo in Hz
· tempo di risposta rapido grazie alla misurazione della durata del periodo della frequenza d'ingresso
Ingressi di misura universali · per tensioni AC di 8... 280 V per il monitoraggio monofase e 16... 690 V per il monitoraggio monofase e trifase
Isteresi regolabile ·
Ritardo di rilascio regolabile · di 0... 100 s
· tempo di transizione di risposta regolabile di 0... 100 s
Ritardo di allarme regolabile · di 0,1... 100 s
· Memor. Allarme o reset automatico
Separazione galvanica · tra ingresso di misurazione, tensione ausiliaria e contatti di uscita
Struttura a 2 canali ·
· contatti di uscita a guida forzata
Indicatori LED · e 2 uscite di segnalazione a semiconduttore
Larghezza di costruzione · 45 mm
· con blocchi di collegamento a innesto per una rapida sostituzione del dispositivo

Testo tradotto automaticamente
