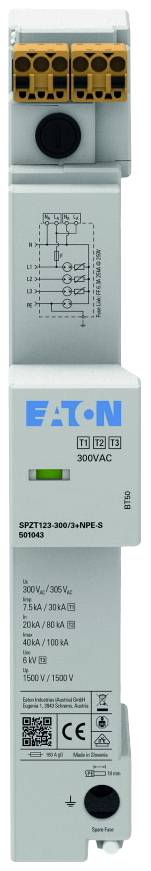

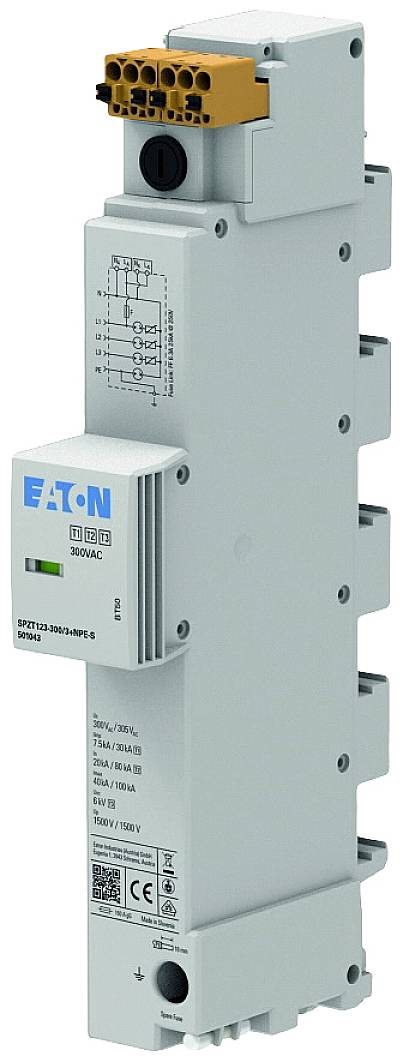

Eaton EP-501043 SPZT123-300/3+NPE-S Scaricatore di sovratensioni Protezione da sovratensioni per: sbarra collettrice 40
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale
277,86 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Scaricatore di sovratensione per corrente di fulmine per barra collettrice da 40 mm, TN-S/TT, 3P, 7,5 kA (10/350)µs, classe I+II+III/tipo 1+2+3
- Forma affusolata7,5 kA con presa di tensioneEffetto di protezione dal terminale coordinato a livello energeticoTecnologia di spillatura radio con commutazione della tensionePresa di tensione protetta da sovracorrente
Dati tecnici
- Forma di rete TNForma di rete: TN-CFORMA DI RETE TN-C-SForma di rete TN-SForma di rete TTNumero poli: 4Corrente di fulmine (10/350 µs): 7,5 kATensione continua massima: CA 300 V.Tensione nominale: CA 240 V.Livello di protezione: 1,5 kV.Livello di protezione L-N: 1,5 kVLivello di protezione N-PE: 1,5 kVCapacità di estinzione della corrente di seguito: 0,1 kAEnergia specifica (W/R): 14 kJ/OhmMax. Dispositivo di protezione da sovracorrente cablaggio di derivazione (fusibile): 160 A.Tipo di montaggio: Barra collettriceDimensioni: 2 TESegnalazione sul dispositivo: OtticaClasse di prova: Tipo 1 e 2 e 3
- Tipo prodotto
Scaricatore di sovratensioni
- Protezione da sovratensioni per
sbarra collettrice 40 mm
- Dispersione
7.5 kA
- Tensione nom.
240 V/AC
300 V/AC
IP20
- Codice articolo produttore
EP-501043
- Tipo
SPZT123-300/3+NPE-S
- Colore
Grigio luminescente
- Norme
VDE 0100-443/-534Classe I+II+III/tipo 1+2+3IEC 61643-11 2011EN 61643-11: 2012+A11: 2018
- Dim.
(L x A x P) 36 x 233.4 x 102.3 mm
- Larghezza
36 mm
- Altezza
233.4 mm
- Profondità
102.3 mm
- Contenuto
1 pz.
- Numero Poli
4
- Peso
710 g
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S Scaricatore di sovratensioni Protezione da sovratensioni per: sbarra collettrice 40
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S Scaricatore di sovratensioni Protezione da sovratensioni per: sbarra collettrice 40
Descrizione
La protezione da sovratensione SPZT123 di Eaton è progettata in particolare per installazioni in edifici in conformità con VDE 0100-443/-534. L'installazione avviene tramite collegamento a spina sulla guida di alimentazione da 40 mm del distributore del contatore nella zona di collegamento lato rete nella zona di collegamento lato rete (NAR). Per il montaggio non sono necessari né viti né utensili. Un design dell'alloggiamento corrispondente impedisce il posizionamento errato e si adatta automaticamente alla barra collettrice da 5 mm o 10 mm.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Forma affusolata7,5 kA con presa di tensioneEffetto di protezione dal terminale coordinato a livello energeticoTecnologia di spillatura radio con commutazione della tensionePresa di tensione protetta da sovracorrentePer proteggere gli impianti di consumo da sovratensioni transienti causate da fulmini diretti e indiretti e da atti di commutazioneClasse di protezione dai fulmini III e IV secondo IEC 62305Soddisfa tutti i requisiti per l'installazione di protezione da sovratensione in conformità con DIN VDE 0100-534Per la forma di rete TT & TN-S
