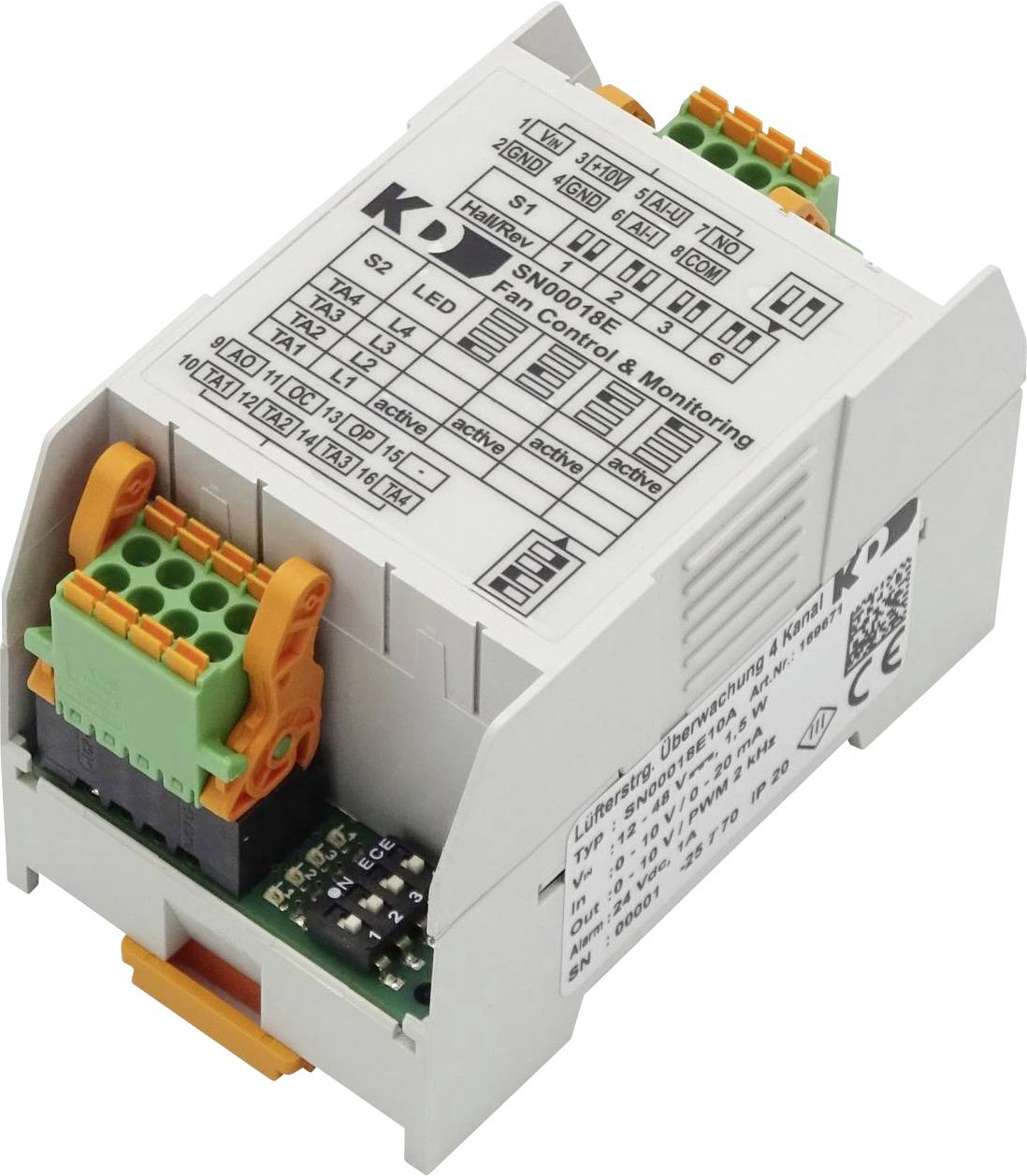

EBM Papst 169893 Modulo di controllo

Il dispositivo converte un segnale analogico standard (0…10 V o potenziometro e 4…20 mA) in un segnale PWM (0…100% ciclo di lavoro). Mette a disposizione due diversi tipi di interfacce di controllo PWM (OC - Open Collector e OP - Open Collector con Pullup), ciascuna con lo stesso ciclo di lavoro. Inoltre, è presente un'uscita analogica 0…10 V AO, che emette anche lo stesso numero di giri. Se entrambi gli ingressi del segnale (AI-U e AI-I) sono attivati, viene emesso il segnale di controllo del numero di giri più elevato.

Il modulo controlla la velocità di rotazione di un massimo di due ventilatori su TA1 e TA2, che dispongono di uscite Hall (tachimetro). Tramite l'interruttore DIP S2 è possibile impostare per ciascuno dei due collegamenti del ventilatore, se questo viene monitorato o meno. Con un altro interruttore DIP S1 è necessario impostare il numero di impulsi luminosi per rotazione in base al tipo di ventilatore. In questo modo il dispositivo calcola il numero di giri dal segnale tachimetrico del ventilatore e lo confronta con un valore soglia fisso. Il modulo segnala che il livello di soglia è al di sotto del contatto di allarme e un LED rosso presente su ciascuna delle due porte del ventilatore.
Il contatto di allarme (dispositivo di chiusura privo di potenziale) viene azionato in modo da funzionare senza errori o quando il segnale di controllo del numero di giri è serrato meno del 15% e si riduce in caso di guasto o di mancanza di tensione. Si è verificato un errore quando su un collegamento ventilatore monitorato il valore soglia di velocità per min. È inferiore a 10 secondi. Se l'errore non è più presente, il contatto di allarme viene ripristinato. Il monitoraggio degli errori è attivo solo quando il segnale di controllo della velocità min. il 15% è. Il monitoraggio dei ventilatori viene attivato solo 10 secondi dopo l'attivazione della tensione di alimentazione o dopo il superamento della soglia del 15% del segnale di controllo del regime. Il contatto di allarme è serrato durante questo periodo di avviamento.

Applicazione:
– Controllo del numero di giri e rilevamento di guasti di motori/ventilatori in armadi elettrici, dispositivi di climatizzazione, ventilazione e riscaldamento Hei che dispongono di un ingresso di controllo PWM / 0…10 V e / o di un'uscita Hall
– Implementazione di un segnale analogico standard (ad es. Uscita di un PLC) in un segnale PWM per la posizione di rotazione di motori e ventilatori dotati di un ingresso di controllo PWM / 0…10 V.
– Controllo della velocità tramite potenziometro (collegabile esternamente, non integrato) di motori e ventilatori dotati di un ingresso di controllo PWM / 0…10 V.

Testo tradotto automaticamente
