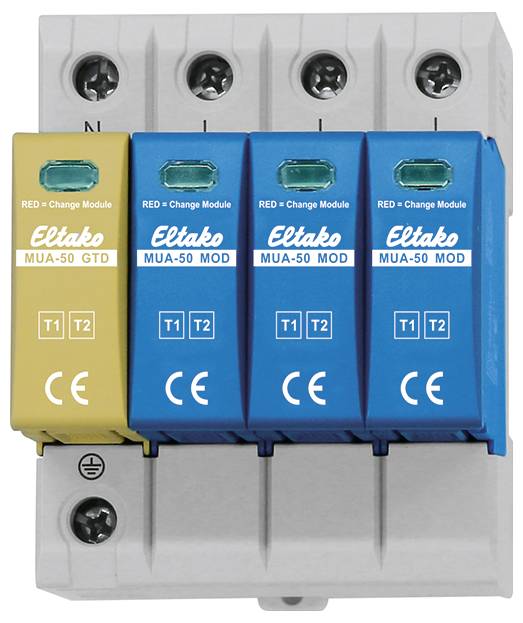

Eltako 28380001 MUA-50 Scaricatore di sovratensioni Protezione da sovratensioni per: Impianto fotovoltaico Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (118,84 € / Pezzo)
118,84 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Forma della rete TT: Sì
- Forma della rete TN-C: Sì
- Forma della rete TN-S: Sì
- Dispersione del sovraccarico di corrente nominale (8/20): 30 kA
- Max. Corrente di dispersione (8/20): 60 ka
- Resistenza ai cortocircuiti (Iscdr): 25
- Prefusibile integrato: Sì
- Livello di protezione: 1.5 kV.
- Tipo di montaggio: Guida DIN TF15
- Segnalazione sul dispositivo: Ottica
- Dimensioni: 4 te
- Tipo prodotto
Scaricatore di sovratensioni
- Protezione da sovratensioni per
Impianto fotovoltaico
- Tensione nom.
240 V/AC
- Codice articolo produttore
28380001
- Dim.
(L x A x P) 72 x 80.0000 x 87.0000 mm
- Larghezza
72 mm
- Altezza
80.0000 mm
- Profondità
87.0000 mm
- Compatibile RoHS
Sì
- Contenuto
1 pz.
- Tipo di imballaggio
Pezzo
- Peso
0.5000 kg
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3451581 Eltako 28380001 MUA-50 Scaricatore di sovratensioni Protezione da sovratensioni per: Impianto fotovoltaico Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3451581 Eltako 28380001 MUA-50 Scaricatore di sovratensioni Protezione da sovratensioni per: Impianto fotovoltaico Pezzo 1 pz.
Descrizione
Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35.
Certificato TUV in conformità con IEC 61643-11, numero certificato: AN 50567910 0001.
4 unità modulari = 72 mm di larghezza.
Lo scaricatore combinato modulare protegge in modo affidabile gli impianti elettrici da sovratensioni transitorie.
Offre un'elevata protezione con un'esposizione diretta ai fulmini nei sistemi TT, TN-C e TN-S. Resistenza alla corrente impulsiva 12,5 ka
Per polo. Il semplice montaggio su guida DIN e la struttura modulare consentono una rapida installazione e manutenzione.
Combina le classi di protezione tipo 1+2+3 in un unico dispositivo e consente in questo modo una protezione completa contro le sovratensioni dall'ingresso dell'edificio fino al terminale.
L'impiego di uno scaricatore combinato MUA-50 è obbligatorio in conformità alla norma DIN VDE 0100-443/534 per le nuove costruzioni e per le estensioni con dispositivi ad alte prestazioni (ad es. Wallbox, pompa di calore, impianto fotovoltaico).
In presenza di protezione esterna da scariche è necessaria una classe di protezione:
Tipo 1 nella distribuzione principale (ad es. MUA-100, MUA-50)
Tipo 2 nella sottodistribuzione (ad es. MUA-30, MUA-20)
Uno scaricatore di tipo 2 nella sottodistribuzione è necessario solo se la lunghezza del cavo per la distribuzione principale con tipo 1+2+3 installato è superiore a 10 metri.
Testo tradotto automaticamente
