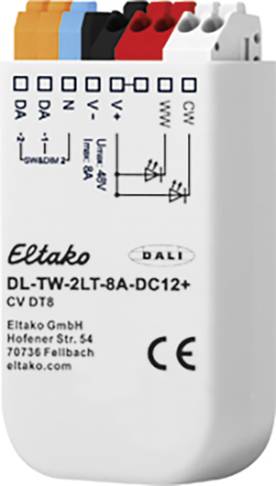

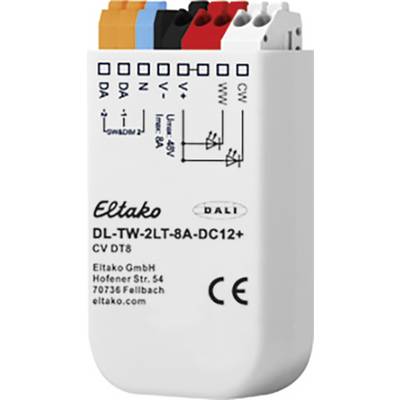

Eltako 33000010 Dimmer LED Adatto per lampadina: Lampadina LED Grigio
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Highlights & Dettagli
Dimmer a LED DALI 8 A sintonabile white
- Controllo della luminosità e della temperatura del colore
- Per l'installazione di lampade e prese DI CORRENTE
- Corrente di collegamento 8 A.
Dati tecnici
- Tensione d'esercizio: Da 18 a 48 V CC
- Tipo prodotto
Dimmer LED
- Tensione di esercizio
48 V
- Potenza allacciata (max.)
384 W
- Adatto per lampadina
Lampadina LED
- Lampada LED di potenza
384 W
- Colore
Grigio
- Dim.
(L x L x A) 15 x 33 x 59 mm
- Lunghezza
15 mm
- Larghezza
33 mm
- Altezza
59 mm
- Profondità
15 mm
IP20
- Trasmissione dati (Smart Home)
cablato
- Tipo montaggio (inserti)
per inserimento in scatola da incasso
- Serie
Eltako
- Alimentazione
tramite BUS
- Metodo di montaggio
Ad incasso
Da incasso
- Corrente di commut. max.
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2256235 Eltako 33000010 Dimmer LED Adatto per lampadina: Lampadina LED Grigio
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2256235 Eltako 33000010 Dimmer LED Adatto per lampadina: Lampadina LED Grigio
Descrizione
Dimmer a LED DALI per il controllo indipendente della luminosità e della temperatura del colore. Per l'installazione di lampade e prese DI CORRENTE. Perdita stand-by solo 0,12 watt. Adatto per il controllo di moduli LED a tensione costante (CV) con tensioni di esercizio da 12 V a 48 V.
modalità di funzionamento DT8: Controllo della luminosità e della temperatura del colore tramite un indirizzo DALI (Device Type 8, Colour Type Tc).
Modalità di funzionamento Balance&Dim: Comando tramite 2 indirizzi DALI, uno per regolare la luminosità e uno per regolare la suddivisione del canale (ad es. Temperatura del colore).
Modalità di funzionamento Dim2Warm: Un indirizzo DALI per la regolazione dell'intensità luminosa e contemporaneamente la modifica della temperatura del colore.
SwitchDim2: Il funzionamento tramite 2 ingressi pulsanti consente il controllo della luminosità e della temperatura del colore senza DALI. Intervallo di regolazione 0,1%-100%. Frequenza PWM commutabile (122Hz/244Hz/488Hz/976 Hz). Tensione di alimentazione a seconda del tipo da 12 V a 28 V CC o da 12 V a 48 V CC (in base alla tensione di esercizio dei moduli LED). Corrente di collegamento 8A. La corrente di collegamento massima può essere distribuita a piacere tra i canali. Rendimento elevato. Configurazione tramite software per PC DALI-Cockpit e interfaccia DALI-USB. Modalità di funzionamento: Il dispositivo dispone di diverse modalità di funzionamento: DT8 (stato di consegna): In questa modalità di funzionamento viene utilizzato un indirizzo DALI (Device Type 8, Colour Type Tc) per controllare la luminosità e la temperatura del colore. Il funzionamento può essere effettuato in alternativa anche tramite due ingressi per pulsanti (SwitchDim2): SwD1: Luminosità. Breve pressione del pulsante: On/off. Pressione prolungata del pulsante: Regolazione dell'intensità. SwD2: Temperatura del colore. Balance&Dim: Il controllo avviene tramite 2 indirizzi DALI (o SwitchDim2), utilizzando un indirizzo per la regolazione dell'intensità e l'altro per la suddivisione del canale (cioè z.B: Tunable White o ripartizione diretta/indiretta dell'illuminazione). La modalità Balance&Dim consente di regolare la temperatura del colore senza influenzare la luminosità e viceversa. La regolazione avviene con comandi standard DALI come ad esempio Dim Up/Down e può quindi essere effettuata con tutti i più comuni controlli e gateway (ad es.: KNX). Questa possibilità di controllo offre un'alternativa alla modalità DT8-Tc. Utilizzabile tramite DALI o SwitchDim2: Indirizzo DALI 1, SwD1: Luminosità. Indirizzo DALI 2, SwD2: Bilanciamento. Dim2Warm: Il controllo dei due canali di uscita avviene tramite un indirizzo DALI o un ingresso SWD. La suddivisione del canale è collegata in modo fisso al valore di regolazione. Più piccolo è il valore di regolazione, più calda è la luce. Indirizzo DALI 1, SwD1: Dim2Warm (master). Breve pressione del pulsante: On/off. Pressione prolungata del pulsante: Regolazione dell'intensità.
