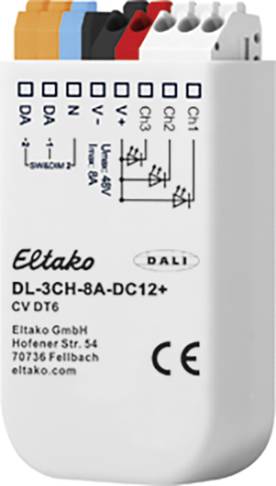

Eltako 33000017 Dimmer LED Grigio
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (94,25 € / Pezzo)
94,25 €
IVA escl.
Highlights & Dettagli
Dimmer LED DALI a 3 canali 8 A
- Per l'installazione di lampade e prese DI CORRENTE
- Corrente di collegamento 8 A.
- Per il controllo di moduli LED a tensione costante (CV)
Dati tecnici
- Tensione d'esercizio: Da 18 a 48 V CC
- Tipo prodotto
Dimmer LED
- Tensione di esercizio
48 V
- Potenza allacciata (max.)
384 W
- Lampada LED di potenza
384 W
- Colore
Grigio
- Dim.
(L x L x A) 15 x 33 x 59 mm
- Lunghezza
15 mm
- Larghezza
33 mm
- Altezza
59 mm
- Canali
3
- Profondità
15 mm
IP20
- Trasmissione dati (Smart Home)
cablato
- Tipo montaggio (inserti)
per inserimento in scatola da incasso
- Serie
Eltako
- Alimentazione
tramite BUS
- Metodo di montaggio
Ad incasso
Da incasso
- Corrente di commut. max.
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
Documenti & Download
Scheda tecnica
Scheda tecnica 2256242 Eltako 33000017 Dimmer LED Grigio
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2256242 Eltako 33000017 Dimmer LED Grigio
Descrizione
Dimmer a LED DALI a 3 canali per l'installazione di lampade e prese DI CORRENTE. Perdita stand-by solo 0,12 watt. Adatto per il controllo di moduli LED a tensione costante (CV) con tensioni di esercizio da 12 V a 48 V.
Modalità di funzionamento DT6: Comando separato dei canali tramite 3 indirizzi DALI.
Modalità di funzionamento Colour&Dim: Comando tramite 2 indirizzi DALI, uno per regolare la luminosità e uno per regolare il colore. SwitchDim2: Il funzionamento tramite 2 ingressi pulsanti consente il controllo della luminosità e del colore senza DALI. Intervallo di regolazione 0,1%-100%. Frequenza PWM commutabile (122Hz/244Hz/488Hz/976 Hz). Tensione di alimentazione da 12 V a 48 V CC (in base alla tensione di esercizio dei moduli LED). Corrente di collegamento 8A. La corrente di collegamento massima può essere distribuita a piacere tra i canali. Rendimento elevato. Configurazione tramite software per PC DALI-Cockpit e interfaccia DALI-USB. Modalità di funzionamento: Il dispositivo dispone di diverse modalità di funzionamento: DT6 (stato di consegna): In questa modalità di funzionamento ogni canale è controllato da un indirizzo DALI separato (Device Type 6). Il funzionamento può essere effettuato in alternativa anche tramite due ingressi per pulsanti (SwitchDim2): SwD1: Luminosità. Breve pressione del pulsante: On/off. Pressione prolungata del pulsante: Regolazione dell'intensità. SwD2: Interruttore di scena (breve pressione del tasto). Colour&Dim: Questa modalità di funzionamento viene utilizzata per controllare le luci RGB. Il controllo avviene tramite 2 indirizzi DALI, con un indirizzo che influenza la luminosità e l'altra la suddivisione del canale (z.B: Colore). La modalità Colour&Dim consente la regolazione del colore senza influenzare la luminosità e viceversa. La regolazione avviene con comandi standard DALI come ad esempio Dim Up/Down e può quindi essere effettuata con tutti i più comuni controlli e gateway (ad es.: KNX). Questa possibilità di controllo offre un'alternativa alla modalità DT8-RGBWAF. Utilizzabile tramite DALI o SwitchDim2: Indirizzo DALI 1, SwD1: Luminosità. Indirizzo DALI 2, SwD2: Colore.
Testo tradotto automaticamente
Modalità di funzionamento DT6: Comando separato dei canali tramite 3 indirizzi DALI.
Modalità di funzionamento Colour&Dim: Comando tramite 2 indirizzi DALI, uno per regolare la luminosità e uno per regolare il colore. SwitchDim2: Il funzionamento tramite 2 ingressi pulsanti consente il controllo della luminosità e del colore senza DALI. Intervallo di regolazione 0,1%-100%. Frequenza PWM commutabile (122Hz/244Hz/488Hz/976 Hz). Tensione di alimentazione da 12 V a 48 V CC (in base alla tensione di esercizio dei moduli LED). Corrente di collegamento 8A. La corrente di collegamento massima può essere distribuita a piacere tra i canali. Rendimento elevato. Configurazione tramite software per PC DALI-Cockpit e interfaccia DALI-USB. Modalità di funzionamento: Il dispositivo dispone di diverse modalità di funzionamento: DT6 (stato di consegna): In questa modalità di funzionamento ogni canale è controllato da un indirizzo DALI separato (Device Type 6). Il funzionamento può essere effettuato in alternativa anche tramite due ingressi per pulsanti (SwitchDim2): SwD1: Luminosità. Breve pressione del pulsante: On/off. Pressione prolungata del pulsante: Regolazione dell'intensità. SwD2: Interruttore di scena (breve pressione del tasto). Colour&Dim: Questa modalità di funzionamento viene utilizzata per controllare le luci RGB. Il controllo avviene tramite 2 indirizzi DALI, con un indirizzo che influenza la luminosità e l'altra la suddivisione del canale (z.B: Colore). La modalità Colour&Dim consente la regolazione del colore senza influenzare la luminosità e viceversa. La regolazione avviene con comandi standard DALI come ad esempio Dim Up/Down e può quindi essere effettuata con tutti i più comuni controlli e gateway (ad es.: KNX). Questa possibilità di controllo offre un'alternativa alla modalità DT8-RGBWAF. Utilizzabile tramite DALI o SwitchDim2: Indirizzo DALI 1, SwD1: Luminosità. Indirizzo DALI 2, SwD2: Colore.
