Name: Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C SSR (L x L x A) 97 x 72 x 72 mm
Brand: Enda
SKU: 3527759
Availability: BackOrder

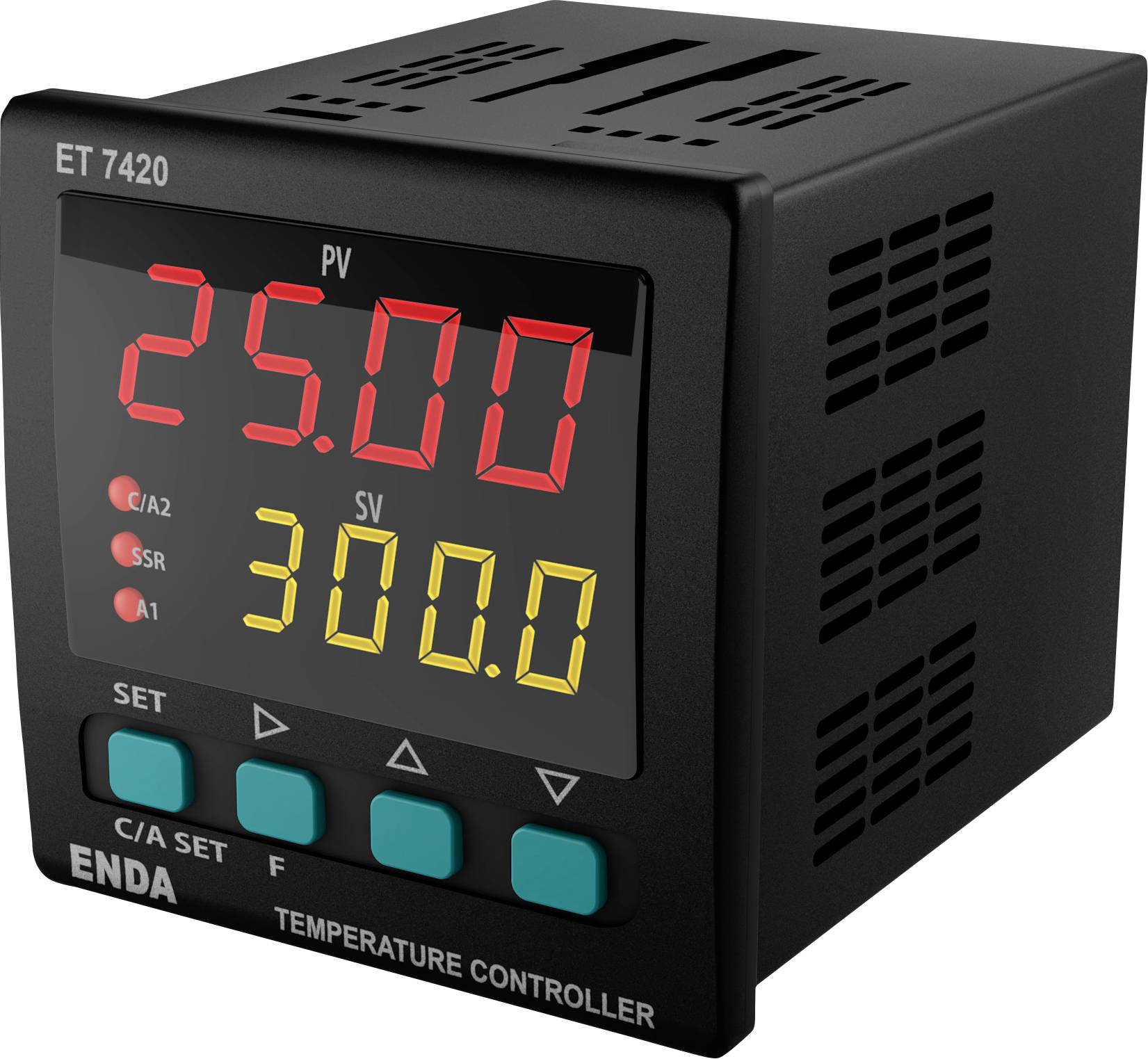

Display del controllore di temperatura digitale che mostra 'PV 25,00', 'SV 300,0'; pulsanti sottostanti per le impostazioni.

Tipo prodotto

Termostato

Tipo di regolatore di temperatura

PID

Tensione di esercizio

8 V/AC

10 V/DC

12 V/DC

24 V/AC

24 V/DC

30 V/DC

Temperatura Max.

1700 °C

Uscite (regolatore di temperatura)

SSR

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (102,45 € / Pezzo)

102,45 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Termostato PID

Possibilità di inserire un valore di offset doppio selezionabile
Tipi di sensori selezionabili (PT-100, J, K, L, T, S, R)
Calcolo automatico dei parametri PID (SELF tune)
Ingresso digitale con tre diverse funzioni assegnabili
Tasto funzione F che può essere assegnato a tre diverse funzioni
Funzione soft-start
Uscita di controllo SSR selezionabile
Uscita relè C/A2 utilizzabile come seconda uscita di allarme o di controllo della temperatura
Uscita relè A1 che può essere utilizzata come prima uscita di allarme o uscita di raffreddamento PID
Controllo di riscaldamento/raffreddamento selezionabile
Proprietà offset per l'input
Possibilità di selezionare le posizioni dei relè in caso di guasto della sonda o funzionamento periodico e automatico periodico
Comunicazione con il protocollo ModBus RS-485
Contrassegnato CE in conformità con gli standard EN
Testo tradotto automaticamente

Dati tecnici

Tipo prodotto: Termostato

Tipo: ET7420-LV

Tipo di regolatore di temperatura: PID

Tensione di esercizio: 8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC

Intervallo di misura: -199.9 fino a 1700 °C

Temperatura Max.: 1700 °C

Min. temperatura misurata: -199.9 °C

Uscite (regolatore di temperatura): SSR

Numero di uscite analogiche: 1

Numero uscite relè: 2

Numero uscite transistor: 1

Uscite: Relè C/A2: 250 V AC,8A (carico ohmico), contatto di commutazione no + NC, selezionabile come uscita di regolazione o di allarme m2.
Relè A1: 250 V AC,8A (carico ohmico), no, selezionabile come uscita di allarme 1 o controllo PID per funzione di raffreddamento.
Uscita SSR: Max. 20 ma, 24 volt.

Dim.: (L x L x A) 97 x 72 x 72 mm

Colore: Nero

Altezza: 72 mm

Lunghezza: 97 mm

Larghezza: 72 mm

: IP65 (lato anteriore)/IP20 (lato posteriore)

Sensore tipo: Pt100
J
K
L
T
S
R
B

Codice articolo produttore: ET7420-LV

Modello: Controllo PID con auto-regolazione (SELFTUNE),
Soft start (funzione rampa),
Metodo di regolazione selezionabile on-off / P, PI, PD, PID

Profondità di montaggio: 97 mm

Metodo di montaggio: Ad incasso

Ingressi digitali: 1

Dim. installazione: 72 x 72 mm

Tipo sensore: Pt100, J, K, T, S, R

Peso: 400 g

Tensione d'esercizio: 230 V/AC

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Temperatura Max.

Tensione di esercizio

Sensore tipo

Numero uscite relè

Uscite (regolatore di temperatura)

Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C SSR (L x L x A) 97 x 72 x 72 mm

Articolo n°:3527759

Disponibile a breve

Conrad Electronic

Questo articolo

1700 °C

8 V/AC

Pt100

SSR

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

102,45 €^*

Enda ET4420-230 PID Termostato Pt100, J, K, T, S, R 1600 °C (max.) Relè 2 A, SSR (L x L x A) 94 x 48 x 48 mm

Articolo n°:197560

Consegna entro Lun 12 Ott

48 Pezzo(i)Conrad Electronic

1600 °C

230 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Enda ET4420-230-RS PID Termostato Pt100 -200 fino a 1600 °C Relè 2 A (L x L x A) 48 x 48 x 48 mm

Articolo n°:3637105

Consegna entro Lun 12 Ott

2 Pezzo(i)Conrad Electronic

1600 °C

90 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

Enda ET4420-LV-RS PID Termostato Pt100 -200 fino a 1600 °C Relè 2 A (L x L x A) 48 x 48 x 48 mm

Articolo n°:3637106

Consegna entro Mer 4 Nov

Conrad Electronic

1600 °C

8 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

Enda ET7420-230 PID Termostato Pt100, J, K, T, S, R +600 °C (max.) Relè 2 A, SSR (L x L x A) 101 x 72 x 72 mm

Articolo n°:197573

Consegna entro Lun 12 Ott

23 Pezzo(i)Conrad Electronic

+600 °C

230 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Enda ET9420-230 PID Termostato Pt100, J, K, T, S, R 1600 °C (max.) Relè 2 A, SSR (L x L x A) 88 x 96 x 96 mm

Articolo n°:197598

Consegna entro Lun 12 Ott

10 Pezzo(i)Conrad Electronic

1600 °C

230 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Enda ET9420-230-RS PID Termostato Pt100 -200 fino a 1600 °C Relè 2 A (L x L x A) 96 x 96 x 96 mm

Articolo n°:3637108

Consegna entro Lun 12 Ott

2 Pezzo(i)Conrad Electronic

1600 °C

230 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Enda ET9420-LV-RS PID Termostato Termocoppia -200 fino a 1600 °C Relè 2 A (L x L x A) 96 x 96 x 96 mm

Articolo n°:3637107

Consegna entro Lun 12 Ott

2 Pezzo(i)Conrad Electronic

1600 °C

10 V/DC

Termocoppia

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Enda PID Termostato Pt100, J, K, L, T, S, R, B -199 fino a 1700 °C Relè 2 A (L x L x A) 50 x 96 x 96 mm

Articolo n°:3527758

Consegna entro Gio 15 Ott

Conrad Electronic

1700 °C

8 V/AC

Pt100

Relè 2 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C SSR (L x L x A) 87 x 48 x 48 mm

Articolo n°:3527765

Consegna entro Lun 12 Ott

5 Pezzo(i)Conrad Electronic

1700 °C

8 V/AC

Pt100

SSR

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3527759 Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C SSR (L x L x A) 97 x 72 x 72 mm

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3527759 Enda PID Termostato Pt100, J, K, L, T, S, R, B -199.9 fino a 1700 °C SSR (L x L x A) 97 x 72 x 72 mm

Descrizione

Regolatore PID in diverse dimensioni DIN (48 x 48, 72 x 72, 96 x 96 mm), metodo di regolazione a scelta tra rapporto di commutazione "ON-OFF" o regolazione PID con ottimizzazione automatica. Visualizzazione contemporanea del valore effettivo (display a 7 segmenti rosso o giallo) e nominale (display a 7 segmenti giallo). Funzione di avviamento progressivo (rampa) e codice di sicurezza impostabile contro la regolazione non autorizzata dei valori. Comando semplice e intuitivo grazie alla guida menù orizzontale e verticale.

Versione

Ingresso di misura per circuiti a due/tre conduttori Pt100 (DIN EN60751) -200 fino a +600 °C o -99,9 fino a +300 °C
Termoelementi (conformi a DIN EN60584) 0 fino a 1600 °C - Tipo J, K, T, S, R, precisione 0,2% v. MB + 1 memorizzazione digitale dei dati nella EEPROM
Tipo di protezione lato frontale: IP60
Tipo di protezione lato posteriore: IP20. Morsettiera a vite inseribile per 2,5 mm inclusa
1 contatto di commutazione relè
1 contatto di chiusura (potenza di commutazione 2 A/250 V/CA con carico ohmico)
1 uscita per semiconduttori (SSR, max. 12 V/CC / 20 mA).

Descrizione

Versione

Ingresso di misura per circuiti a due/tre conduttori Pt100 (DIN EN60751) -200 fino a +600 °C o -99,9 fino a +300 °C
Termoelementi (conformi a DIN EN60584) 0 fino a 1600 °C - Tipo J, K, T, S, R, precisione 0,2% v. MB + 1 memorizzazione digitale dei dati nella EEPROM
Tipo di protezione lato frontale: IP60
Tipo di protezione lato posteriore: IP20. Morsettiera a vite inseribile per 2,5 mm inclusa
1 contatto di commutazione relè
1 contatto di chiusura (potenza di commutazione 2 A/250 V/CA con carico ohmico)
1 uscita per semiconduttori (SSR, max. 12 V/CC / 20 mA).
