Escha 8044003 Linea di collegamento M8 5.0 m Numero di poli: 3 1 pz.

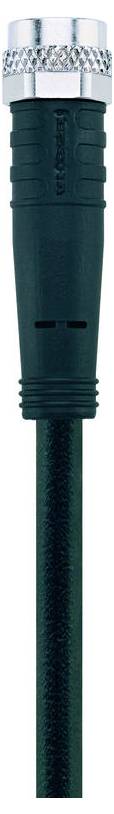

Un cavo coassiale nero con un connettore metallico su un'estremità, utilizzato per trasmettere segnali video e audio.

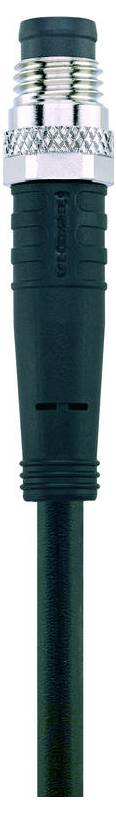

Primo piano di un connettore XLR audio nero e argento, che mostra la parte metallica con filettature a vite e la sezione del cavo isolato sottostante.

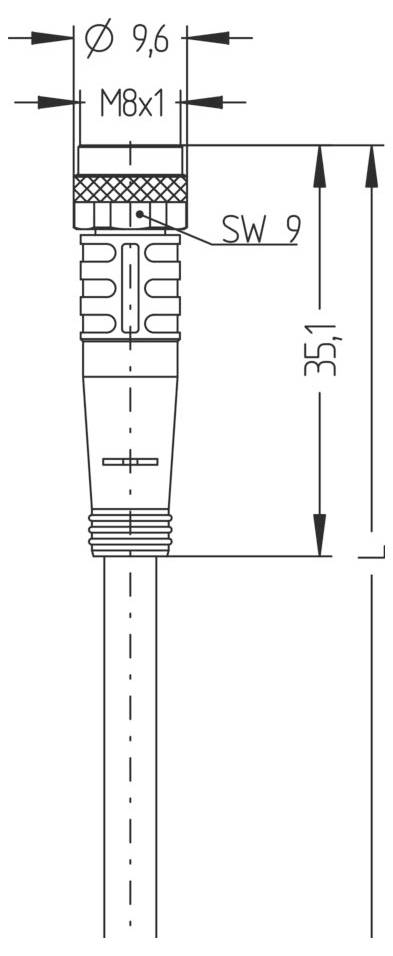

'Disegno tecnico di un connettore cilindrico con dimensioni: diametro 9,6 mm, filettatura M8x1 e lunghezza di 35,1 mm.'

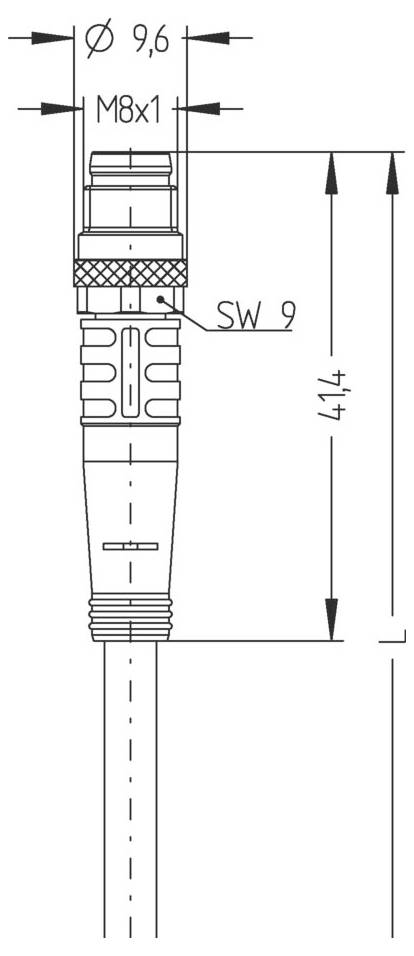

'Disegno tecnico di un connettore con dimensioni: diametro 9,6 mm, filettatura M8x1, lunghezza marcata di 44 mm, e etichetta SW 9 vicino alla parte esagonale.'
1/4
Tipo prodotto
Linea di collegamento
Lato collegamento A
presa dritta M8
Lato collegamento B
spina dritta M8
Numero di poli
3
Lunghezza cavo
5.0 m
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Disponibile a breve
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
18,84 €
3
5% = 2,79 €
17,91 €
5
7% = 6,55 €
17,53 €
10
8% = 15,50 €
17,29 €
25
10% = 45,75 €
17,01 €
50
11% = 107,00 €
16,70 €
I prezzi a scala possono variare a seconda del venditore
Numero
Totale (18,84 € / Pezzo)
18,84 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 8,19 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Materiale guarnizione (boccola): FPM/FKM
  • COLORI FILI: BN, BU, BK
  • Sezione del conduttore: 3 x 0,25 mm²
  • Diametro esterno rivestimento: 4,00 mm
  • Caratteristiche particolari: Non infiammabile, privo di alogeni, resistente all'idrolisi, privo di LABORATORI, resistente all'olio, resistente all'ozono, riciclabile, conforme a RoHS, resistente all'acido e all'acido, adatto per catene portacavi, resistente alle scintille di saldatura, resistente all'acqua di mare, privo di silicone, resistente alla torsione, resistente ai raggi UV
  • Raggio di curvatura (mobile): Linea 10 x Ø
  • Raggio di curvatura (fisso): Linea 5 x Ø
  • Senza alogeni: sì
  • QUALITÀ CAVO: S370, PUR, UL
  • Versione: 32 x 0,10 mm
  • Colore della guaina: BK, simile a RAL9005
  • Materiale impugnatura: PP
  • Materiale rivestimento del conduttore: PUR
  • Tensione nominale del cavo: ≤300 V.
  • Utilizzo di catene portacavi: 5 cicli MIO
  • Intervallo di temperatura (catena portacavi): Da -25°C…+60°C.
  • Intervallo di temperatura (mobile): Da -30°C...+90°C.
  • Intervallo di temperatura (fisso): Da -40°C...+90°C.
  • Torsione: +/-360°/m, ≥ 2 cicli MIO
  • Tensione nominale (lato a | lato B): 60 V.
  • Resistenza di contatto (lato a | lato B): 5 MΩ
  • Resistenza di isolamento (lato a | lato B): ≥108 Ω
  • Materiale corpo impugnatura (lato a | lato B): Plastica, TPU, BK
  • Materiale contatti (lato a | lato B): Metallo, CuSn, placcato oro
  • Materiale portacontatti (lato a | lato B): Plastica, TPU, BK
  • Materiale fessura (lato a | lato B): Metallo, CuZn, nichelato
  • Durata meccanica (pagina a | pagina B): >100 cicli di accoppiamento
  • Norme (pagina a | pagina B): IEC 61076-2-104
  • Assegnazione dei pin (lato a | lato B): 1 BN, 3 BU, 4 BK
  • Numero di poli (lato a | lato B): 3
  • Tipo di protezione (montato) (lato a | lato B): IP65, IP67, IP68
  • Connettore (lato a | lato B): Presa, dritta, M8;spina, dritta, M8
  • Portata massima di corrente per pin (a 40°C) (lato a | lato B): 4.0 A.
  • Temperatura ambiente (lato a | lato B): Da -30°C...+90°C.
  • Grado di inquinamento (lato a | lato B): 3
Tipo

AL-SKP3-5-AL-SSP3/S370

Tipo prodotto

Linea di collegamento

Lato collegamento A

presa dritta M8

Lato collegamento B

spina dritta M8

Numero di poli

3

Lunghezza cavo

5.0 m

Materiale del rivestimento

PUR

Tensione nom.

60 V

Corrente nominale

4.0 A

Corrente nominale

4 A

Ø esterno

4.00 mm

Sezione del conduttore (cavo sensore/attuatore)

0.25 mm²

Collegamento

Presa

Tipo di filettatura collegamento

M8

Tipo di filettatura collegamento e montaggio cavo

M8

Materiale di contatto

CuSn placcato oro

Superficie di contatto

Placcato oro

Caratteristiche

senza alogeni

Min. temperatura

-40 °C

Temperatura max.

+90 °C

Codice articolo produttore

8044003

Contenuto

1 pz.

Ø cavo

4.00 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 3553406 Escha 8044003 Linea di collegamento M8 5.0 m Numero di poli: 3 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3553406 Escha 8044003 Linea di collegamento M8 5.0 m Numero di poli: 3 1 pz.

Descrizione

Cavo di comando flessibile, privo di silicone e alogeni con elevata resistenza meccanica. Il cavo è resistente agli agenti chimici, all'idrolisi e ai microbi. L'inserto per catene portacavi ha un raggio di curvatura di min. 10xd possibile. Grazie alla sua resistenza alle scintille di saldatura il cavo è ideale per l'impiego flessibile nel settore della robotica, delle macchine utensili e della produzione con asportazione di trucioli. I cavi soddisfano i requisiti UL e CSA (UL10493/20549; cULus).
