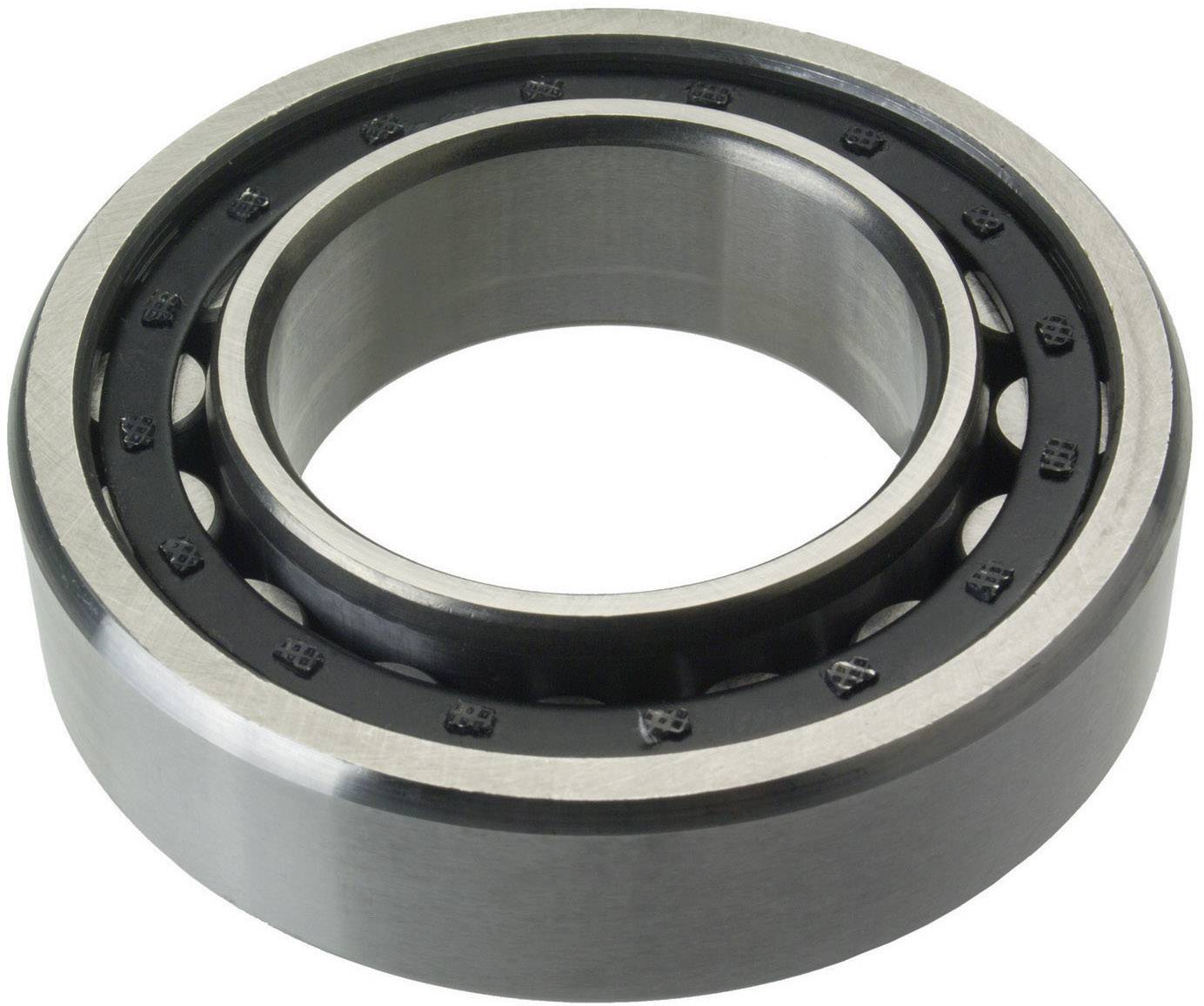

FAG NU332-E-M1 Cuscinetto a rulli cilindrici Ø foro 160 mm Diam. est. 340 mm Giri (max) 3000 giri/min

I cuscinetti a rulli cilindrici con gabbia sono unità formate da anelli esterni e interni massicci e da corone a rulli cilindrici. Gli anelli esterni sono dotati di pulegge fisse su entrambi i lati oppure ne sono privi, gli anelli interni sono disponibili in diverse versioni:

A una fila;
· N = anello interno con 2 pulegge, anello esterno senza bordi
· NU = anello interno senza pulegge
· NJ = anello interno con 1 puleggia sull'anello interno
· NUP = anello interno con 1 bordo fisso e 1 puleggia flangiata

Doppia fila:
· NN = cuscinetto a rulli cilindrici a doppia fila
· NNU = cuscinetto a rulli cilindrici a doppia fila

La gabbia impedisce che i rulli cilindrici entrino in contatto durante lo scaricamento. I cuscinetti a rulli cilindrici sono molto resistenti, possono essere oggetto di carichi elevati e sono ideale per le alte velocità grazie alla gabbia. I cuscinetti sono scomponibili e quindi più semplici da montare e smontare. Entrambi gli anelli vengono trattenuti da un adattamento saldo.

I diversi modelli sono contraddistinti dai cosiddetti suffissi:
· C3, C4 = classe di ventilazione cuscinetto
· E = versione rinforzata
· EX = versione rinforzata
· M1 = gabbia massiccia in ottone, bicomponente, diretta verso i rulli
· M1A = gabbia massiccia in ottone, bicomponente, diretta verso il bordo sull'anello esterno
· TVP2 = gabbia massiccia in plastica
· JP3 = gabbia in lamina d'acciaio
