Name: FESTO 533612 HSP-16-AP-WL Modulo di movimentazione 8 bar
Brand: FESTO
SKU: 2204287
Availability: BackOrder

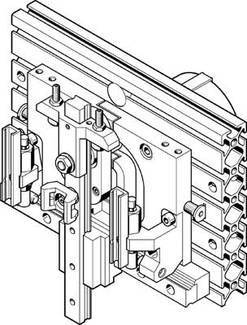

disegno a linee/diagramma

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 3 Nov

Vendita e spedizione:

Numero

Pezzo(i)

Totale (3294,26 € / Pezzo)

3294,26 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Highlights & Dettagli

Dati tecnici

Dimensioni: 16
Unità frontale fissaggio: con foro passante
Tipo di fissaggio: con foro passante
Con scanalature pietre
Pressione d'esercizio: 4 ... 8 bar
Mezzo di funzionamento: aria compressa in conformità con ISO 8573-1:2010 [7]:-:-
Attenuazione: CC: su entrambi i lati per ammortizzatori
Linea caratteristica morbida
Posizione di montaggio: guida
verticale
Funzionamento: a doppio effetto
Nota per il funzionamento e sostanza di controllo: possibilità di funzionamento lubrificato (in altri)
Struttura costruttiva: guida a croce
Modulo di rotazione
Posizione d'attesa a scelta a sinistra
Movimenti forzati
Max. Momento Mx dinamico: 2,4 Nm
Max. Momento Mx statico: 10 Nm
Max. Momento My dinamico: 2,4 Nm
Max. Momento My statico: 10 Nm
Max. Momento mz dinamico: 2,4 Nm
Max. Momento mz statico: 10 Nm
Max. Z-Hub in attesa: 25 mm
Carico massimo: 1 kg
Min. Tempo di ciclo: 0,8 s
Collegamento pneumatico: M5
Collegamento pneumatico in attesa: M5
Riconoscimento della posizione: per sensore di prossimità
Peso del prodotto: 3.300 g
Forza teorica a 6 bar: 50 N
Temperatura ambiente: da 0 ... 60 °C
Protezione antitorsione/: guida a croce
Materiale piastra di base: Aluminium-Knetlegierung
Materiale: a croce in acciaio temprato
Materiale parte laterale: Aluminium-Knetlegierung
Precisione nelle ripetizioni: ±0,01 mm
Hub a Y: 90 ... 110 mm
Z-Hub: 35 ... 50 mm
Corsa di Z-Hub: 20 mm
