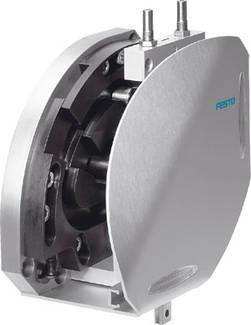

FESTO 540223 HSW-10-AP-SD Modulo di movimentazione 8 bar
EAN:
Codice produttore
Articolo n°:
Numero
Totale (2110,66 € / Pezzo)
2110,66 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Dati tecnici
- ... Corsa: 9 15 mm
- Dimensioni: 10
- Tipo di fissaggio: con foro passante e Zentrierhulse
- Pressione d'esercizio: 4 ... 8 bar
- Mezzo di funzionamento: aria compressa in conformità con ISO 8573-1:2010 [7]:-:-
- Attenuazione: CC: su entrambi i lati per ammortizzatori
- Linea caratteristica morbida
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento e sostanza di controllo: possibilità di funzionamento lubrificato (in altri)
- Struttura costruttiva: lineare guide plus lo stoccaggio di rotazione
- Attuatore orientabile
- Movimenti forzati
- Max. Linearhub a 90° angolo di rotazione: 90/90 mm
- Max. Momento Mx: 0,6 Nm
- Max. Momento My: 0,6 Nm
- Max. Momento mz: 0,6 Nm
- Max. Forza di processo nella direzione Y: 30 N
- Carico massimo: 0,5 kg
- Min. Tempo di ciclo: da 0,6 s
- Collegamento pneumatico: M3
- Riconoscimento della posizione: per sensore di prossimità
- Peso del prodotto: 1.350 g
- Forza teorica a 6 bar: 30 N
- Temperatura ambiente: da 0 ... 60 °C
- Materiale di battute: acciaio ad alta lega
- Materiale coperchio: Aluminium-Knetlegierung
- Anodizzato
- Materiale pressione della molla pezzi: acciaio ad alta lega
- Materiale piastra di base: Aluminium-Knetlegierung
- Anodizzato
- Materiale supporto: Aluminium-Knetlegierung
- Anodizzato
- Materiale: a croce in acciaio temprato
- Materiale: acciaio corto
- Temperato
- Materiale: acciaio, leva orientabile
- Brunito
- Sensore di materiale guida: Aluminium-Knetlegierung
- Anodizzato
- Materiale: Aluminium-Knetlegierung
- Anodizzato
- Materiale di posizionamento: acciaio ad alta lega
- Nota: materiale in rame e privo di PTFE
- Precisione nelle ripetizioni finecorsa: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Tipo prodotto
Modulo di movimentazione
- Temperatura di esercizio
0 °C (min)
- Pressione operativa Max.
8 bar
- Min. temperatura operativa
0 °C
- Codice articolo produttore
540223
- Peso
1350 g
- Pressione max
8 bar
- Pressione operativa Min.
4 bar
- Temperatura di esercizio (max.)
60 °C
- Temperatura d'esercizio (min.)
0 °C
- Tipo
HSW-10-AP-SD
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2204389 FESTO 540223 HSW-10-AP-SD Modulo di movimentazione 8 bar
