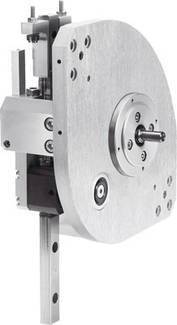

FESTO 540226 HSW-10-AS Modulo di movimentazione
EAN:
Codice produttore
Articolo n°:
Numero
Totale (1987,70 € / Pezzo)
1987,70 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Dati tecnici
- ... Corsa: 9 15 mm
- Dimensioni: 10
- Tipo di fissaggio: con foro passante e Zentrierhulse
- Attenuazione: attenuazione dei rumori tramite buffer
- Posizione di montaggio: qualsiasi
- Struttura costruttiva: albero di trasmissione
- Guida lineare plus stoccaggio di rotazione
- Movimenti forzati
- Max. Momento di trasmissione sull'azionamento: 0,85 Nm
- Max. Forza assiale dal sistema di azionamento: 10 N
- Max. Linearhub a 90° angolo di rotazione: 90/90 mm
- Max. Momento Mx: 0,6 Nm
- Max. Momento My: 0,6 Nm
- Max. Momento mz: 0,6 Nm
- Max. Forza di processo nella direzione Y: 30 N
- Max. Forza radiale dal sistema di azionamento: 30 N
- Carico massimo: 0,5 kg
- Riconoscimento della posizione: per sensore di prossimità
- Peso del prodotto: 1.200 g
- Temperatura ambiente: da 0 ... 60 °C
- Materiale di battute: acciaio ad alta lega
- Materiale pressione della molla pezzi: acciaio ad alta lega
- Materiale piastra di base: Aluminium-Knetlegierung
- Anodizzato
- Materiale supporto: Aluminium-Knetlegierung
- Anodizzato
- Materiale: a croce in acciaio temprato
- Materiale: acciaio corto
- Temperato
- Materiale: acciaio, leva orientabile
- Brunito
- Sensore di materiale guida: Aluminium-Knetlegierung
- Anodizzato
- Materiale: Aluminium-Knetlegierung
- Anodizzato
- Materiale di posizionamento: acciaio ad alta lega
- Nota: materiale in rame e privo di PTFE
- Precisione nelle ripetizioni finecorsa: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Tipo prodotto
Modulo di movimentazione
- Temperatura di esercizio
0 °C (min)
- Min. temperatura operativa
0 °C
- Codice articolo produttore
540226
- Peso
1200 g
- Temperatura di esercizio (max.)
60 °C
- Temperatura d'esercizio (min.)
0 °C
- Tipo
HSW-10-AS
- UKCA
Non rilevante
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2204390 FESTO 540226 HSW-10-AS Modulo di movimentazione
