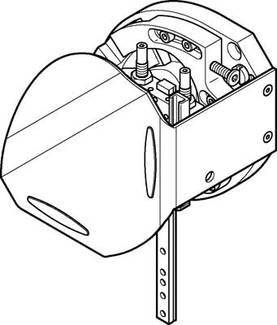

Immagine simile
FESTO 540239 HSW-16-AS-SD Modulo di movimentazione
EAN:
Codice produttore
Articolo n°:
Numero
Totale (3372,95 € / Pezzo)
3372,95 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Dati tecnici
- ... Corsa: 20 35 mm
- Dimensioni: 16
- Tipo di fissaggio: con foro passante e Zentrierhulse
- Attenuazione: attenuazione dei rumori tramite buffer
- Posizione di montaggio: qualsiasi
- Struttura costruttiva: albero di trasmissione
- Guida lineare plus stoccaggio di rotazione
- Movimenti forzati
- Max. Momento di trasmissione sull'azionamento: 2,5 Nm
- Max. Forza assiale dal sistema di azionamento: 30 N
- Max. Linearhub a 90° angolo di rotazione: 175/175 mm
- Max. Momento Mx: 2,5 Nm
- Max. Momento My: 2,5 Nm
- Max. Momento mz: 2,5 Nm
- Max. Forza di processo nella direzione Y: 50 N
- Max. Forza radiale dal sistema di azionamento: 75 N
- Carico massimo: 1,5 kg
- Riconoscimento della posizione: per sensore di prossimità
- Peso del prodotto: 5.200 g
- Temperatura ambiente: da 0 ... 60 °C
- Materiale di battute: acciaio ad alta lega
- Materiale coperchio: Aluminium-Knetlegierung
- Anodizzato
- Materiale pressione della molla pezzi: acciaio ad alta lega
- Materiale piastra di base: Aluminium-Knetlegierung
- Anodizzato
- Materiale supporto: Aluminium-Knetlegierung
- Anodizzato
- Materiale: a croce in acciaio temprato
- Materiale: acciaio corto
- Temperato
- Materiale: acciaio, leva orientabile
- Brunito
- Sensore di materiale guida: Aluminium-Knetlegierung
- Anodizzato
- Materiale: Aluminium-Knetlegierung
- Anodizzato
- Materiale di posizionamento: acciaio ad alta lega
- Nota: materiale in rame e privo di PTFE
- Precisione nelle ripetizioni finecorsa: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Tipo prodotto
Modulo di movimentazione
- Temperatura di esercizio
0 °C (min)
- Min. temperatura operativa
0 °C
- Codice articolo produttore
540239
- Peso
5200 g
- Temperatura di esercizio (max.)
60 °C
- Temperatura d'esercizio (min.)
0 °C
- Tipo
HSW-16-AS-SD
- UKCA
Non rilevante
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2204399 FESTO 540239 HSW-16-AS-SD Modulo di movimentazione
