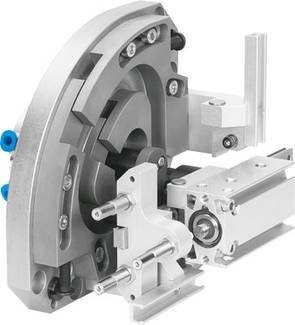

Immagine simile
FESTO 562560 HSW-12-AP-AW Modulo di movimentazione 8 bar
EAN:
Codice produttore
Articolo n°:
Numero
Totale (2966,39 € / Pezzo)
2966,39 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Dati tecnici
- ... Corsa: 15 25 mm
- Dimensioni: 12
- Tipo di fissaggio: con foro passante e Zentrierhulse
- Pressione d'esercizio: 4 ... 8 bar
- Mezzo di funzionamento: aria compressa in conformità con ISO 8573-1:2010 [7]:-:-
- Attenuazione: CC: su entrambi i lati per ammortizzatori
- Linea caratteristica morbida
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento e sostanza di controllo: possibilità di funzionamento lubrificato (in altri)
- Struttura costruttiva: lineare guide plus lo stoccaggio di rotazione
- Attuatore orientabile
- Movimenti forzati
- Max. Linearhub a 90° angolo di rotazione: 142/142 mm
- Max. Momento Mx: 1,5 Nm
- Max. Momento My: 1,5 Nm
- Max. Momento mz: 1,5 Nm
- Max. Forza di processo nella direzione Y: 35 N
- Max. Z-Hub in attesa: 15 mm
- Carico massimo: 1 kg
- Min. Tempo di ciclo: 0,8 s
- Collegamento pneumatico: M5
- Collegamento pneumatico in attesa: M5
- Riconoscimento della posizione: per sensore di prossimità
- Peso del prodotto: 3.060 g
- Forza teorica a 6 bar: 35 N
- Temperatura ambiente: da 0 ... 60 °C
- Materiale di battute: acciaio ad alta lega
- Materiale pressione della molla pezzi: acciaio ad alta lega
- Materiale piastra di base: Aluminium-Knetlegierung
- Anodizzato
- Materiale supporto: Aluminium-Knetlegierung
- Anodizzato
- Materiale: a croce in acciaio temprato
- Materiale: acciaio corto
- Temperato
- Materiale: acciaio, leva orientabile
- Brunito
- Sensore di materiale guida: Aluminium-Knetlegierung
- Anodizzato
- Materiale: Aluminium-Knetlegierung
- Anodizzato
- Materiale di posizionamento: acciaio ad alta lega
- Precisione nelle ripetizioni finecorsa: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Tipo prodotto
Modulo di movimentazione
- Forza centrifuga 6 bar
35 N
- Temperatura di esercizio
0 °C (min)
- Pressione operativa Max.
8 bar
- Min. temperatura operativa
0 °C
- Codice articolo produttore
562560
- Peso
3060 g
- Pressione max
8 bar
- Pressione operativa Min.
4 bar
- Temperatura di esercizio (max.)
60 °C
- Temperatura d'esercizio (min.)
0 °C
- Tipo
HSW-12-AP-AW
- UKCA
Non rilevante
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2204496 FESTO 562560 HSW-12-AP-AW Modulo di movimentazione 8 bar
