Name: FiC FRC3A-1A-DC24V Relè per auto 24 V/DC 70 A 1 NA
Brand: FiC
SKU: 504371
Availability: SoldOut

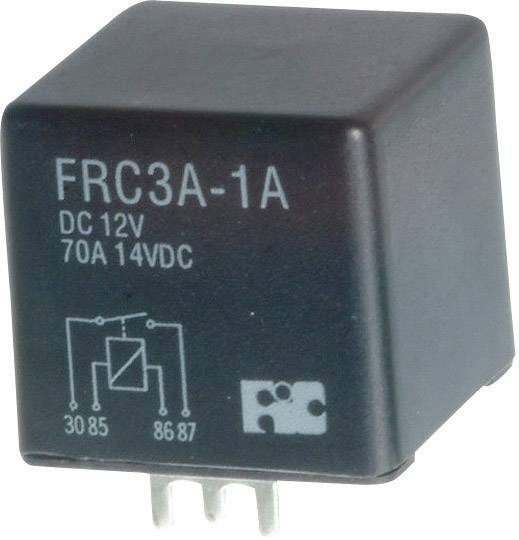

'Relè FRC3A-1A, DC 12V, 70A, 14VDC' è stampato su un involucro rettangolare nero. Mostra uno schema elettrico e un simbolo.

Diagramma di un sistema di coordinate con punti, freccia e misure. Freccia principale che collega due punti con etichetta '2-ø 1,9'.

Disegno tecnico di due relè: a sinistra con connettori a innesto, a destra con connettori per circuito stampato. Sono rappresentate le dimensioni e la configurazione dei pin.

1/3

Immagine simile

Tipo prodotto

Relè per auto

Tensione nominale bobina

24 V/DC

Tipo contatto

1 NA

Collegamento

Da CS

Tensione di commutazione max

14 V/DC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (5,49 € / Pezzo)

5,49 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè per veicoli serie FRC, FRA, HFKD

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per auto

Tipo: FRC3A-1A-DC24V

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 24 V/DC

Tipo contatto: 1 NA

Materiale di contatto: AgSnO2

Collegamento: Da CS

Tensione di commutazione max: 14 V/DC

Corrente di commut. max.: 70 A

Corrente di commutazione: 70 A

Resistenza (bobina): 320 Ω

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 29 mm

Altezza: 26.5 mm

Lunghezza: 29 mm

Dim.: (L x L x A) 29 x 29 x 26.5 mm

Compatibile RoHS: Sì

Modello: Connessioni bobina 2 x Ø 1,9 mm; Connessioni contatto 6 x Ø 2,2 mm

Tensione nominale: 24 V/DC

Tensione di commutazione: 14 V/DC

Corrente di commutazione: 70 A

Tipo: FRC3A-1A-DC24V

Temperatura ambiente: -40 - +85 °C

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Collegamento

Corrente di commut. max.

Tensione nominale bobina

Tipo contatto

FiC FRC3A-1A-DC24V Relè per auto 24 V/DC 70 A 1 NA

Articolo n°:504371

Non disponibile

Conrad Electronic

Questo articolo

Da CS

70 A

24 V/DC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,49 €^*

FiC FRA2C-2-DC24V Relè per auto 24 V/DC 40 A 1 scambio

Articolo n°:504367

Consegna entro Gio 29 Ott

262 Pezzo(i)Conrad Electronic

Da CS

40 A

24 V/DC

1 scambio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

4,79 €^*

FiC FRA2C-S2-DC12V Relè per auto 12 V/DC 40 A 1 scambio

Articolo n°:504368

Consegna entro Gio 29 Ott

96 Pezzo(i)Conrad Electronic

Da CS

40 A

12 V/DC

1 scambio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

6,99 €^*

FiC FRC2C-1-DC12V Relè per auto 12 V/DC 50 A 1 scambio

Articolo n°:504352

Consegna entro Gio 29 Ott

811 Pezzo(i)Conrad Electronic

Faston 6,3 mm

50 A

12 V/DC

1 scambio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,29 €^*

FiC FRC2C-1-DC24V Relè per auto 24 V/DC 50 A 1 scambio

Articolo n°:504353

Consegna entro Gio 29 Ott

585 Pezzo(i)Conrad Electronic

Faston 6,3 mm

50 A

24 V/DC

1 scambio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,99 €^*

FiC FRC2U-1-DC12V Relè per auto 12 V/DC 25 A 2 NA

Articolo n°:504403

Consegna entro Gio 29 Ott

68 Pezzo(i)Conrad Electronic

Faston 6,3 mm

25 A

12 V/DC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,79 €^*

FiC FRC3A-DC12V Relè per auto 12 V/DC 70 A 1 NA

Articolo n°:504355

Consegna entro Gio 29 Ott

72 Pezzo(i)Conrad Electronic

Faston 9,5 mm

70 A

12 V/DC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

6,49 €^*

FiC FRC3A-DC24V Relè per auto 24 V/DC 70 A 1 NA

Articolo n°:504404

Consegna entro Gio 29 Ott

101 Pezzo(i)Conrad Electronic

Faston 9,5 mm

70 A

24 V/DC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,49 €^*

FiC FRC5BA-DC12V Relè per auto 12 V/DC 30 A 1 NA

Articolo n°:504357

Consegna entro Gio 29 Ott

119 Pezzo(i)Conrad Electronic

Faston 6,3 mm

30 A

12 V/DC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

4,99 €^*

FiC FRC6BA-1-DC12V Relè per auto 12 V/DC 150 A 1 NA

Articolo n°:504358

Consegna entro Gio 29 Ott

86 Pezzo(i)Conrad Electronic

Faston 6,3 mm

150 A

12 V/DC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

14,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 504371 FiC FRC3A-1A-DC24V Relè per auto 24 V/DC 70 A 1 NA

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504371 FiC FRC3A-1A-DC24V Relè per auto 24 V/DC 70 A 1 NA

Descrizione

Relè di alta tensione con cappuccio protettivo in versione print. Vasta gamma di possibili applicazioni, soprattutto nel settore automobilistico grazie alla capacità di carico dei contatti.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.

Descrizione

Relè di alta tensione con cappuccio protettivo in versione print. Vasta gamma di possibili applicazioni, soprattutto nel settore automobilistico grazie alla capacità di carico dei contatti.
