Finder 66.82.8.230.0300 Relè ad innesto 230 V/AC 30 A 2 NA 1 pz.

Relè elettrico Finder, modello 66.82.8.230.0000, con specifiche 30A 250V AC e 230V AC, in custodia di plastica bianca.
Disegno tecnico di un componente elettronico con dimensioni: altezza 33,5 mm, larghezza 68,5 mm, profondità 31 mm. Vista frontale e laterale.

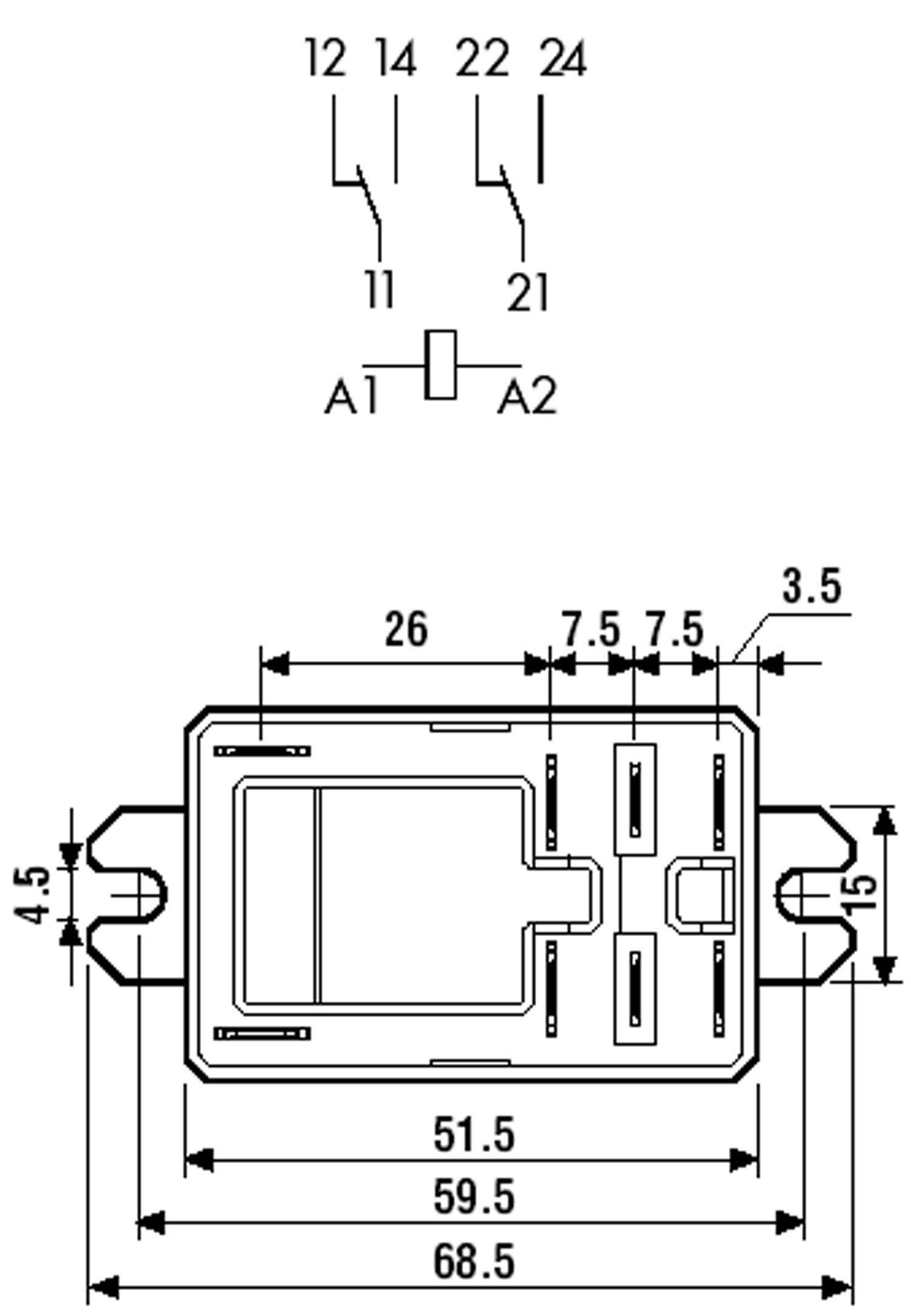

Disegno tecnico di un relè con quote in millimetri. Sopra è presente uno schema elettrico con le designazioni dei morsetti 11, 12, 14, 21, 22, 24, A1, A2.
1/3
Immagine simile
Tipo prodotto
Relè ad innesto
Tensione nominale bobina
230 V/AC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
2 NA
Tensione di commutazione max
440 V/AC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Totale (19,99 € / Pezzo)
19,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè di potenza 30 A, serie 66

  • Per l'elettronica di potenza più esigente
  • 6 kV (1,2/50 µs)
  • 8 mm distanze in aria e linee di fuga
  • Un cartello triangolare con le lettere 'D', 'V', 'E'.
  • Un design circolare astratto in bianco e nero con forme geometriche e un segmento nero nella parte superiore destra del cerchio.
  • Marchio 'UL': Un segno di certificazione in un cerchio con le lettere 'c' a sinistra e 'us' a destra. Sta per certificazione di sicurezza.
  • Immagine astratta con grandi lettere a blocchi 'E', 'A', 'D', che richiamano uno stile artistico moderno e sono progettate in modo minimale.
  • Logo nero e stilizzato con le lettere 'Y', 'M' e 'Q' intrecciate tra loro.

Dati tecnici

Tipo prodotto

Relè ad innesto

Tipo

66.82.8.230.0300

Tensione nominale bobina

230 V/AC

Tensione di innesco (min.)

184 V/AC

Tensione di innesco (max.)

253 V/AC

Modalità di controllo

monostabile, 1 bobina

Resistenza (bobina)

4000 Ω

Tipo contatto

2 NA

Materiale di contatto

AgCdO

Tensione di commutazione max

440 V/AC

Corrente di commut. max.

30 A

Max. potenza di commutazione

7500 VA

Aria/distanza di dispersione (bobina/contatti)

8 mm

Collegamento

Faston 6,3 mm

Tensione di isolamento

400 V

Tempo di risposta

15 ms

Min. temperatura

-40 °C

Temperatura max.

+70 °C

Lunghezza

51.5 mm

Larghezza

33.5 mm

Altezza

31 mm

Dim.

(L x L x A) 51.5 x 33.5 x 31 mm

Contenuto

1 pz.

Compatibile RoHS

Sì

Modello

Faston 250 (6,3 x 0,8 mm)

Tensione nominale

230 V/AC

Tipo

66.82.8.230.0300

Documenti & Download

Scheda tecnica

Scheda tecnica 503157 Finder 66.82.8.230.0300 Relè ad innesto 230 V/AC 30 A 2 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503157 Finder 66.82.8.230.0300 Relè ad innesto 230 V/AC 30 A 2 NA 1 pz.

Descrizione

Da montare su telaio o piastra print. "Separazione sicura" in conformità a VDE 0160/EN50178 e VDE 0700/EN60335-1 tra bobina e serie di contatti. Applicazioni tipiche: sistemi di gestione dei motori, industria meccanica, tecnologia di riscaldamento, Climatizzazione/aerazione, comandi industriali, invertitori, caricabatterie, comandi per ventilatori, impianti UPS, impianti per corrente di emergenza e luci di emergenza, comandi per pompe, costruzione di strumenti per misurazione e test.

Note

Approvazioni: cRUus, VDE, IMQ, CSA.
