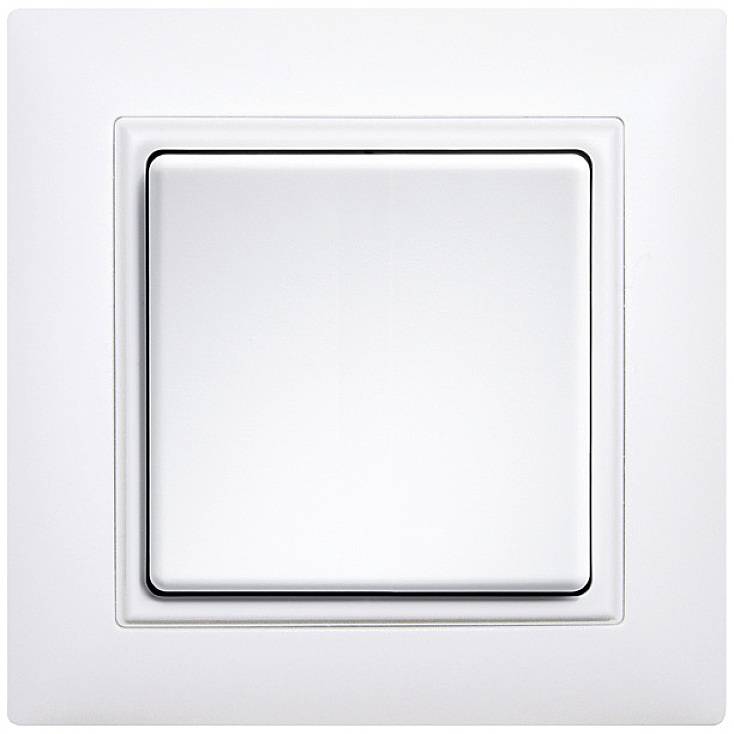

FT4CH-w Eltako senza fili Sensore 4 canali Da parete Raggio di azione Max. (campo libero) 30 m

Pulsante radio bianco per dimensione interna telaio 60x60mm, altezza 15mm. Genera l'energia per telegrammi radio anche con la pressione di un pulsante, quindi senza linea di collegamento e nessuna perdita di standby. Con bilanciere e doppio bilanciere. Anche per telai di copertura svizzeri di ABB Nornelec e Hager. La fornitura comprende un bilanciere grande, una doppia levetta, un telaio intermedio (tutti gli stessi colori), la piastra di supporto, il modulo radio e una pellicola adesiva. I pulsanti radio con un bilanciere possono inviare due segnali valutabili: Premere il bilanciere verso l'alto e premere il bilanciere verso il basso. I pulsanti radio con doppia levetta possono inviare quattro segnali valutabili: Premere due levette ciascuna in alto e in basso. La piastra di supporto può essere avvitata su una superficie piana o incollata alla parete, al vetro o ai mobili con la pellicola adesiva in dotazione. Sopra una presa per interruttore da 55 mm, i manicotti presenti nella presa vengono utilizzati per il fissaggio a vite. In fabbrica, la doppia levetta è posizionata sul modulo radio. Se è necessario sostituirla con la basetta grande, estrarre le metà della basetta in avanti e non piegarle verso il centro. Successivamente, agganciare il bilanciere grande in modo che i loro contrassegni 0 e I sul retro corrispondano al modulo radio. Durante l'incollaggio, incollare prima la piastra di supporto con telaio e telaio intermedio, con i fermi in alto e in basso. Quindi, inserire il kit modulo radio con bilanciere, l'etichetta 0 sul retro sempre in alto. Prima di avvitare, allentare il telaio intermedio dalla piastra di supporto. A tale scopo, spingere verso l'esterno i fermi della piastra di supporto. Quindi avvitare la piastra di supporto, con i fermi in alto e in basso, fissare il telaio con il telaio intermedio e inserire il kit modulo radio con bilanciere, identificazione 0 sul retro sempre in alto. Per il fissaggio a vite si consiglia di utilizzare viti a testa svasata in acciaio inox 2,9x25mm, DIN 7982 C. Sia con tasselli 5x25mm che su scatole interruttori da 55 mm. Il modulo radio incluso nel pulsante radio può essere programmato in modo crittografato in tutti gli attuatori crittografati delle serie 61 e 71, in conformità con le istruzioni per l'uso, e nel FAM14. A tale scopo è necessario il pulsante di crittografia FTVW. Gli attuatori crittografabili portano il pittogramma della chiave.

Testo tradotto automaticamente
