GW Instek LCR-8201 Strumento ad alta precisione digitale Data logger

GW Instek lancia sul mercato una nuova serie di tester LCR ad alta frequenza ~ LCR 8200, che comprende quattro modelli e la frequenza massima di prova è fino a 30 MHz. L'intera serie è dotata di un display a colori da 7 pollici e di un'elevata precisione di misurazione (0,08%). I risultati della misurazione possono essere visualizzati in modo numerico o grafico a seconda della modalità di misurazione selezionata, in modo che gli utenti possano interpretare in modo ottimale le caratteristiche del campione. Allo stesso tempo, una gamma completa di interfacce standard come dispositivo USB / RS-232C / Handler e GPIB consente agli utenti di controllare il dispositivo tramite l'interfaccia più famosa, senza doversi preoccupare di ulteriori costi di investimento hardware.

Inoltre, la serie offre anche una funzione di memoria USB durante il funzionamento in modalità grafica. Le linee caratteristiche misurate e i valori del pezzo di prova vengono salvati per un'analisi successiva. Le molteplici funzioni di LCR-8200 possono aiutare gli utenti a rispondere senza problemi ai requisiti di test dei componenti passivi nella ricerca e nello sviluppo, nella costruzione e nella produzione.

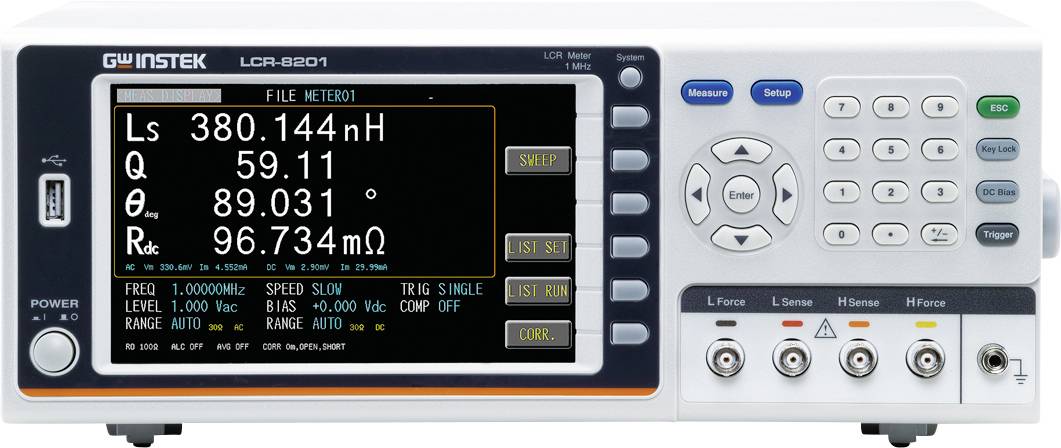

In modalità di misurazione numerica è suddiviso in misurazione meas e misurazione LIST. In modalità di misurazione meas, gli utenti possono selezionare fino a 4 (almeno 1) punti di misurazione desiderati tra i 17 parametri di misurazione. Ogni elemento di misurazione selezionato può essere impostato per il confronto (superato/non superato) o per la funzione BIN, per eseguire una valutazione e un ordinamento, in modo che gli utenti possano facilmente riconoscere i risultati della misurazione in base al colore e al tono. In modalità LIST, gli utenti possono impostare 15 punti di test e ogni punto di test può impostare i parametri indipendentemente, tra cui frequenza/tensione/bias, e può anche impostare una funzione di confronto indipendente e una modalità di visualizzazione numerica (valore, valore differenziale, percentuale differenziale). Inoltre, in modalità LIST è disponibile anche la modalità di attivazione automatica. Al termine di ogni misurazione LIST, il dispositivo si trova nel meccanismo di attivazione standby. Gli utenti devono solo posizionare il successivo DUT e il test LIST può essere eseguito automaticamente, risparmiando tempo premendo ripetutamente il tasto di attivazione.

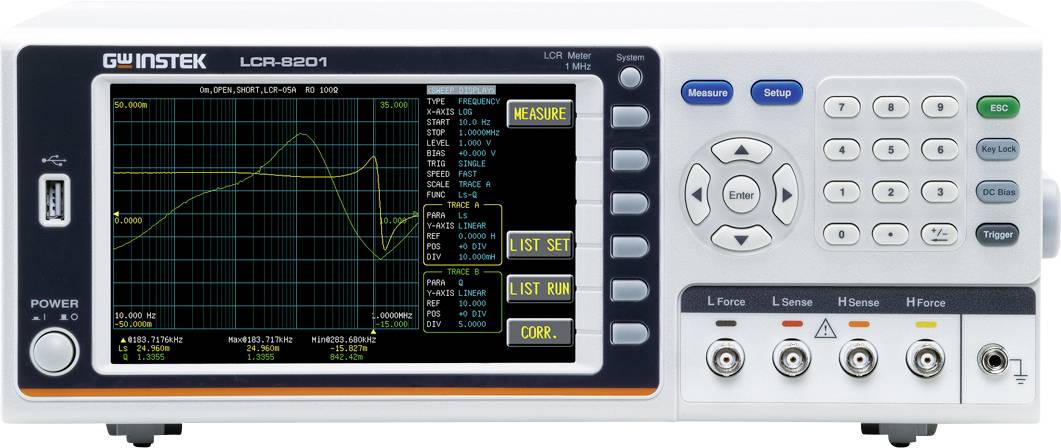

In modalità di misurazione grafica, la misurazione SWEEP offre la possibilità di visualizzare contemporaneamente due parametri (TRACCIA A / TRACCIA B). I parametri relativi dello sweep, tra cui la sorgente sweep (frequenza, tensione o corrente), scala dell'asse orizzontale/verticale (LINEARE/LOG), velocità... ecc., anche l'aggiunta di un bias, possono essere impostati e testati in base alle reali esigenze degli utenti. Dopo che la scansione è terminata, la scala può essere regolata automaticamente in base al TRACE selezionato, in modo che l'intera osservazione sia più chiara e leggibile. Inoltre, la grafica (bmp) e i valori (csv) possono essere salvati sull'unità flash per analisi e applicazioni successive.

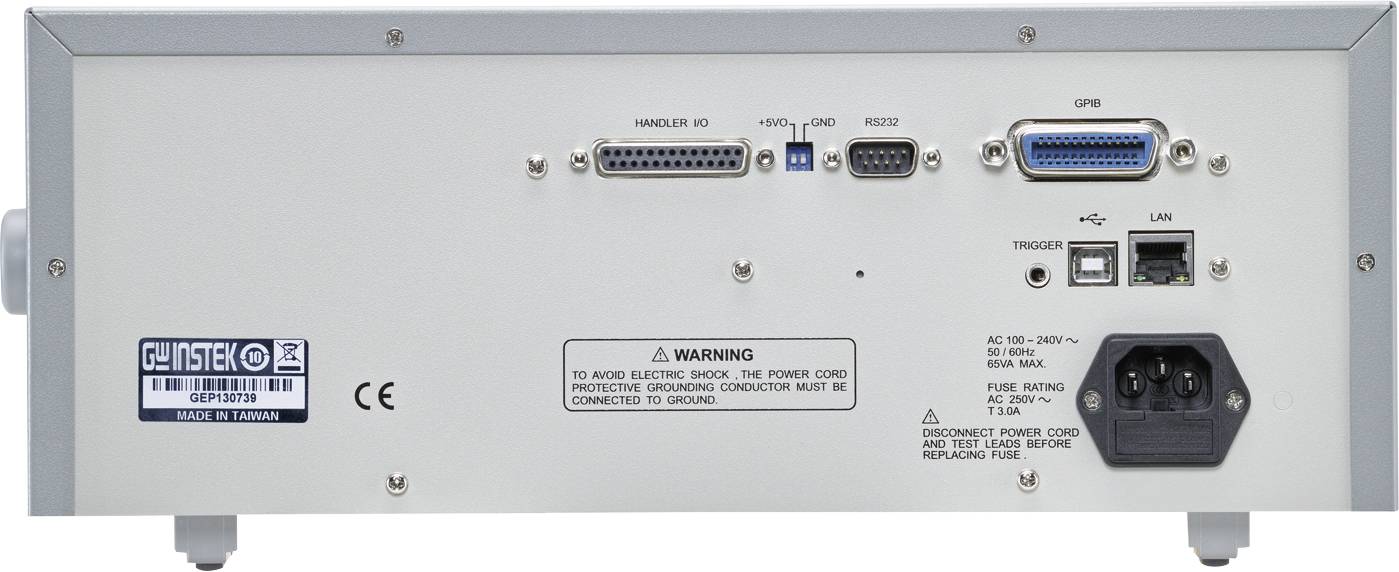

Sia che si tratti di acquisizione dei dati di misurazione durante il processo di verifica o di co-collocazione per l'integrazione del sistema, la serie LCR-8200 offre le interfacce di comunicazione più complete, tra cui dispositivo USB, RS-232C, LAN per connessione PC e persino GPIB, che sono tutte interfacce di comunicazione standard. Gli utenti possono scegliere senza costi aggiuntivi a seconda delle abitudini di utilizzo e del comfort dell'architettura del sistema. Inoltre, la serie LCR-8200 offre anche un'interfaccia handler per l'integrazione del sistema di PLC o di smistatori.
