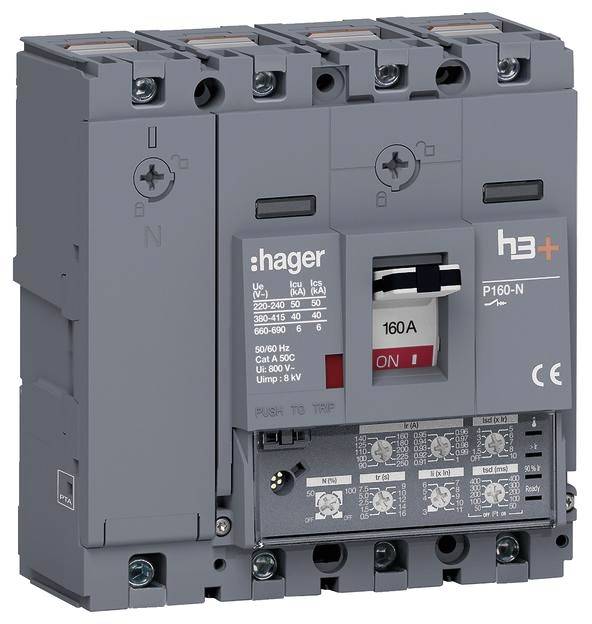

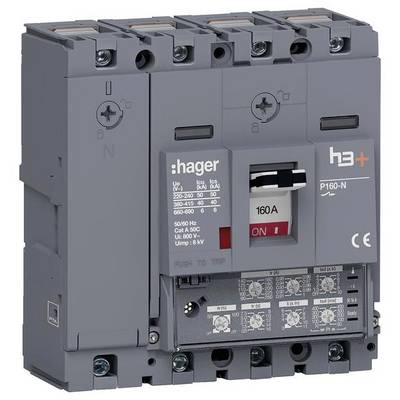

Hager HNS161JC Interruttore 1 pz. Regolazione (corrente): 160 A (max) Pezzo

Interruttore automatico h3+ P160 LSI 4P4D N0-50-100% 160A 40 kA CTC. L'interruttore di potenza compatto in conformità con DIN EN 60947-2 protegge l'impianto elettrico e le reti da sovraccarico e cortocircuito. La curva di attivazione del trigger elettronico può essere impostata tramite interruttore a scatto rotante. Sono regolabili separatamente i trigger per la corrente di sovraccarico (IR), la corrente di corto circuito ritardata per breve tempo (ISD) e la protezione da cortocircuito non ritardata (II), nonché il ritardo di sovraccarico tr e il ritardo di ritardo tsd per l'attivazione di corto circuito ritardata per breve tempo. Inoltre, grazie a una funzione I²t attivabile tra la corrente di cortocircuito II e ISD e il tempo di attivazione ritardato e non ritardato, la curva di attivazione può essere regolata in modo proporzionale. La protezione del conduttore neutro può essere impostata con un regolatore sulla posizione OFF, 50% da IR e ISD o 100% da IR e ISD. Il ritardo rimane come per tr e tsd. Il LED di standby si accende in verde quando il trigger è pronto per l'uso e lampeggia in arancione quando viene rilevato un errore interno nel trigger. Il LED per l'indicazione di sovracorrente inizia a lampeggiare in rosso quando I = 105% IR e si accende in rosso fisso quando I > 112% IR. Un altro LED segnala la sovratemperatura nell'unità di scatto. Questo si accende in rosso quando si supera internamente 105°C. Nella posizione della leva sono visibili i tre diversi stati di funzionamento (ON = in alto, OFF = in basso, attivato = in posizione centrale). Un dispositivo per bloccare lo stato di commutazione in posizione ON o OFF è integrato e può essere utilizzato con un lucchetto disponibile in commercio senza accessori aggiuntivi. Tramite un pulsante di attivazione è possibile testare il meccanismo di attivazione e aprire i contatti principali. Un coperchio ribaltabile con vite a sgancio rapido inutilizzabile consente l'accesso alla sala di installazione per contatti ausiliari opzionali e altri trigger. Gli accessori integrati sono disponibili tramite finestre di visualizzazione senza aprire il coperchio pieghevole e.
