Acquista Hongfa HF92F-012D-2C21S Relè ad innesto 12 V/DC 30 A 2 scambi 1 pz. da Conrad

Relè elettrico con più morsetti e descrizione tecnica sul lato, che specifica l'intensità di corrente e la tensione.

Immagine simile

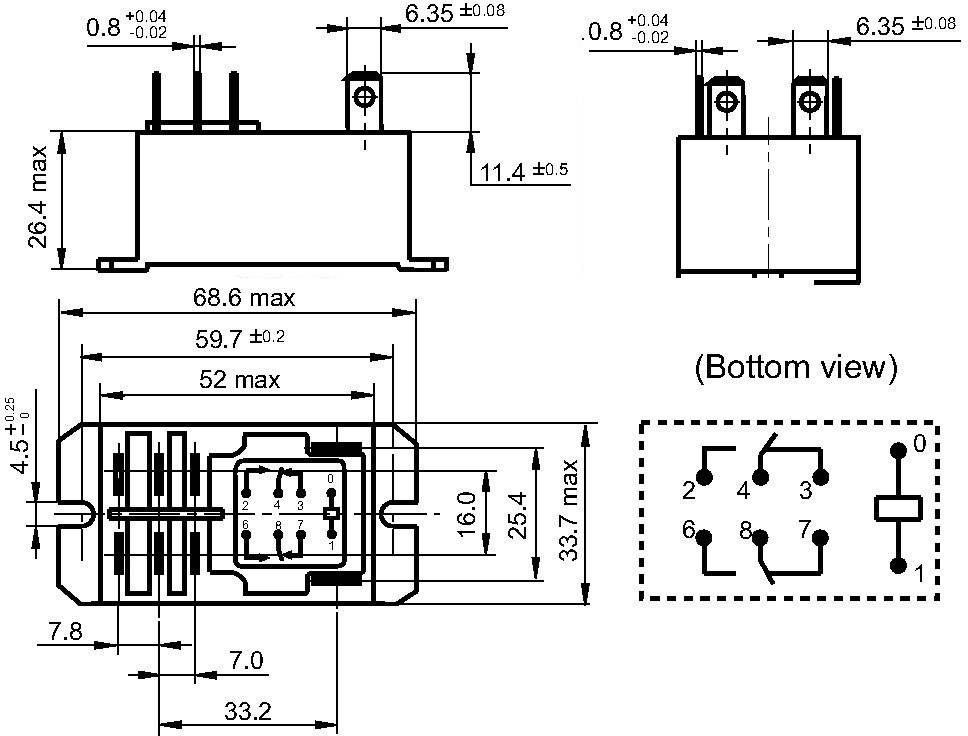

Disegno tecnico di un componente elettrico con misure dettagliate e viste dall'alto e dal basso. Connessioni e layout visualizzati.

1/2

Immagine simile

Tipo prodotto

Relè ad innesto

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

277 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 11 Set.

477 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (11,47 € / Pezzo)

11,47 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Relè di potenza HF92F

Servizi e promozioni supplementari

Dati tecnici

Terminali/collegamenti a spina (6,35 x 0,8 mm)
Montaggio: a flangia

Tipo prodotto: Relè ad innesto

Tipo: HF92F-012D-2C21S

Tensione nominale bobina: 12 V/DC

Tensione di innesco (min.): 9 V/DC

Tensione di innesco (max.): 19.2 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 86 Ω

Tipo contatto: 2 scambi

Materiale di contatto: AgSnO2

Tensione di commutazione max: 277 V/AC

Corrente di commut. max.: 30 A

Max. potenza di commutazione: 8310 VA

Collegamento: Faston 6,3 mm

Durata elettrica: 1 x 10⁵cicli di commutazione

Durata meccanica: 5 x 10⁶cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 68.6 mm

Larghezza: 33.7 mm

Altezza: 26.4 mm

Dim.: (L x L x A) 68.6 x 33.7 x 26.4 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Modello: Monostabile

Tensione nominale: 12 V/DC

Potenza di commutazione: 8310 VA

Tensione di commutazione: 277 V/AC

Corrente di commutazione: 30 A

Resistenza tensione: (Bobine/contatto) 4000 V/AC/(contatto aperto) 2000 V/AC/(tra i contatti) 4000 V/AC

Tipo: HF92F-012D-2C21S

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 507566 Hongfa HF92F-012D-2C21S Relè ad innesto 12 V/DC 30 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507566 Hongfa HF92F-012D-2C21S Relè ad innesto 12 V/DC 30 A 2 scambi 1 pz.

Descrizione

Relè di rete ad alte prestazioni con elevata resistenza dell'isolamento e 8 mm/4 kV tra bobina e sistema di contatto. Montaggio semplice con fissaggio a flangia e attacchi a spina 6,4 x 0,8 mm Fast-On .
Applicazioni: controlli motore per compressori e pompe.
