Acquista Zettler Electronics AZ2150W-1AE-12DEFT Relè per PCB 12 V/DC 30 A 1 NA 1 pz. da Conrad

Un modulo relè Zettler bianco, stampato con specifiche: modello 'AZ2150W', 20A 250VAC, 30A 277VAC, fabbricato in Cina.

Immagine simile

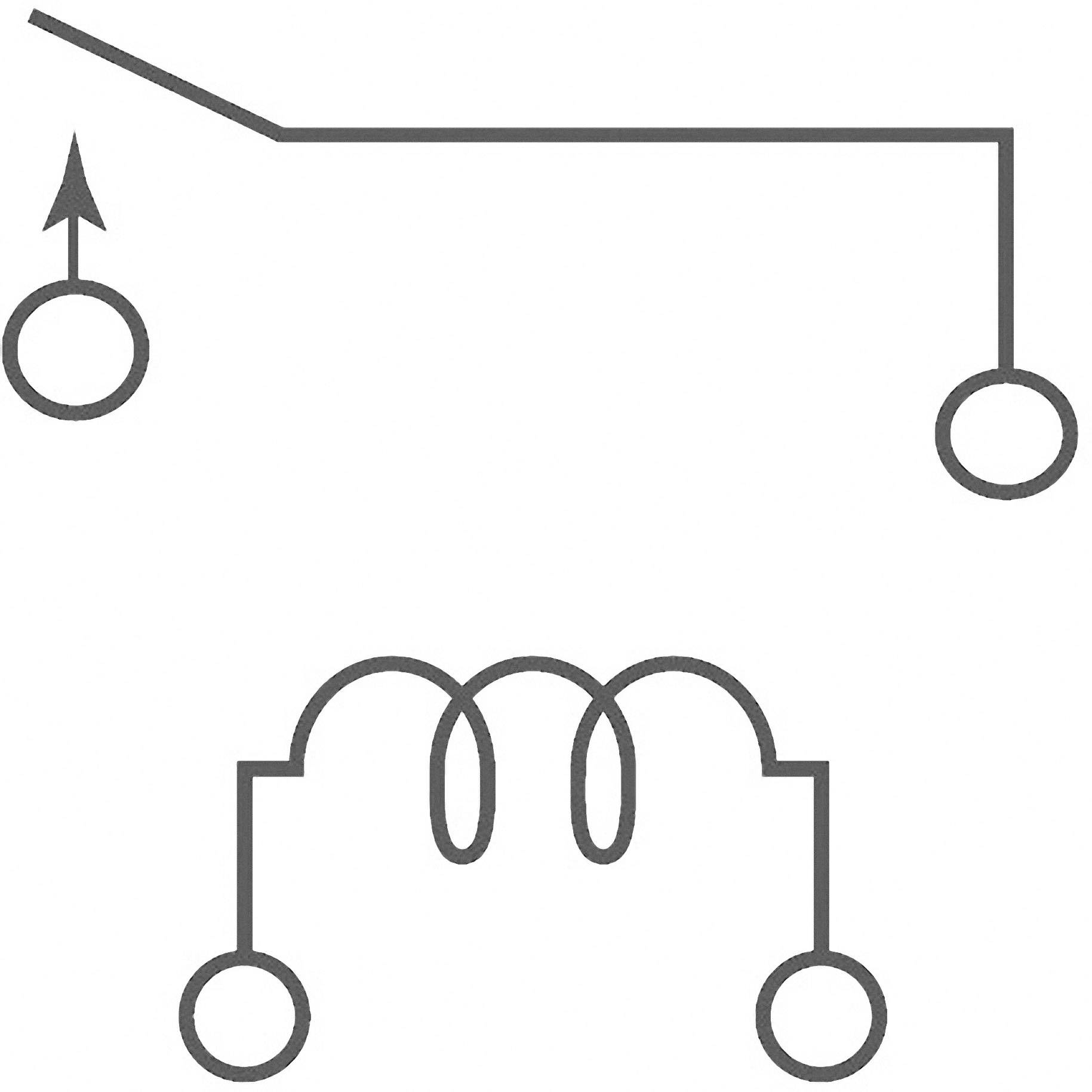

Uno schema elettrico con due simboli diversi: in alto un interruttore con freccia; in basso un'induttanza, rappresentata con tre avvolgimenti.

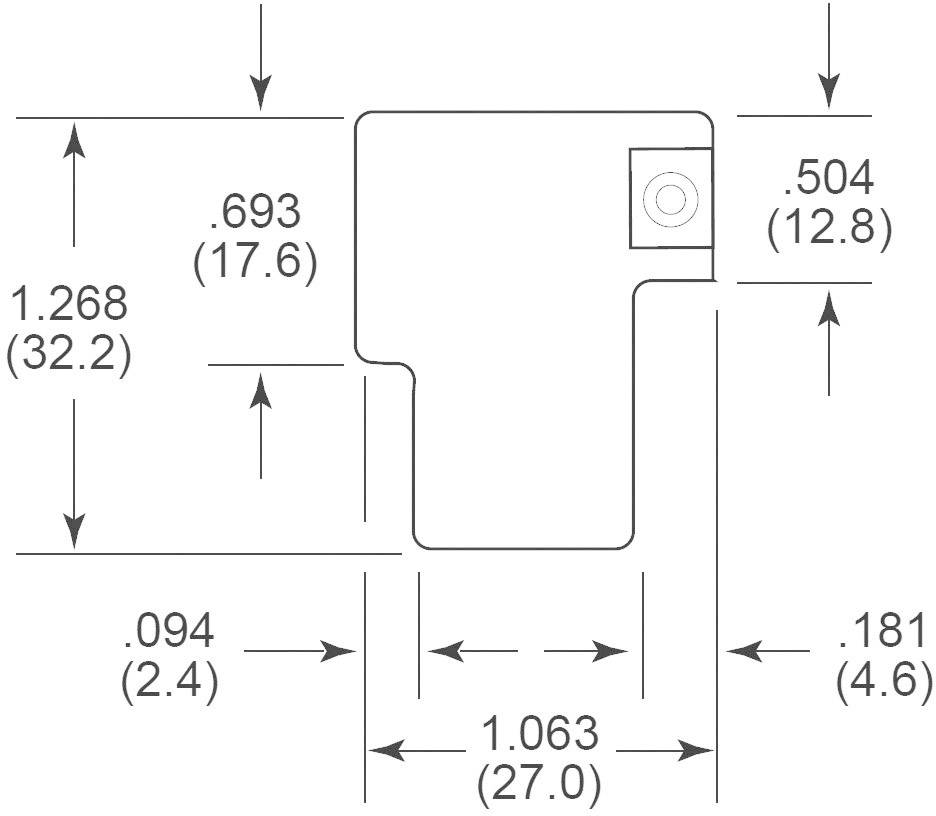

Disegno tecnico di un componente con misure in pollici e millimetri: altezza 1,268 (32,2), larghezza 1,063 (27,0), misure più piccole dettagliate.

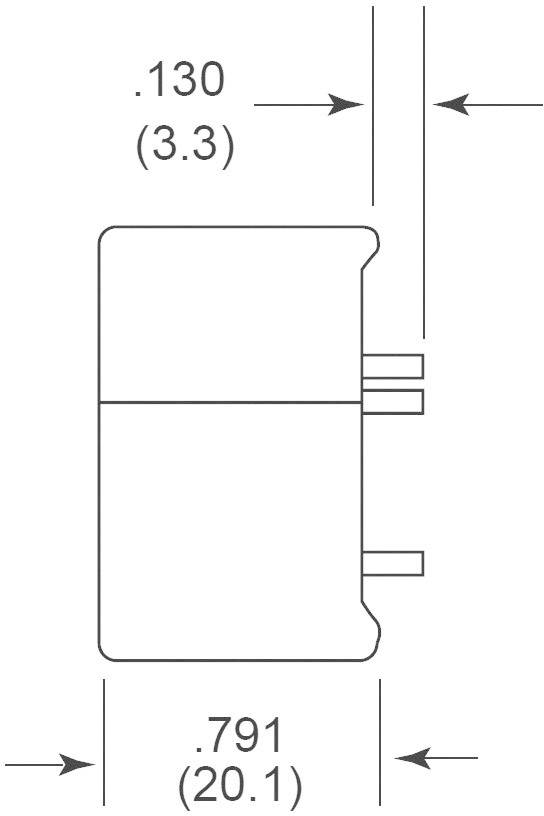

Disegno tecnico delle dimensioni di un componente elettrico: Larghezza 0,791 pollici (20,1 mm), distanza dal bordo 0,130 pollici (3,3 mm).

Disegno tecnico di un componente meccanico con misure in pollici e millimetri. Le dimensioni principali sono 1,268 pollici e 1,063 pollici.

Disegno tecnico con quote e posizioni dei fori per un componente. Include valori di diametro, lunghezza e distanza in pollici e millimetri.

1/6

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

240 V/DC

440 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 11 Set.

2728 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3,93 € / Pezzo)

3,93 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Relè ad alta prestazione

Per applicazioni con energia solare (fotovoltaico, impianti solari inverter) o generatori eolici
Per la commutazione di carichi

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: AZ2150W-1AE-12DEFT

Tensione nominale bobina: 12 V/DC

Tensione di innesco (min.): 9 V/DC

Tensione di innesco (max.): 14.4 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 130 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgSnO

Tensione di commutazione max: 240 V/DC
440 V/AC

Corrente di commut. max.: 30 A

Max. potenza di commutazione: 900 W
8310 VA

Collegamento: Pin a saldare

Tensione di isolamento: 1500 V

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 32.2 mm

Larghezza: 27 mm

Altezza: 20.1 mm

Dim.: (L x L x A) 32.2 x 27 x 20.1 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 507755 Zettler Electronics AZ2150W-1AE-12DEFT Relè per PCB 12 V/DC 30 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507755 Zettler Electronics AZ2150W-1AE-12DEFT Relè per PCB 12 V/DC 30 A 1 NA 1 pz.

Certificato

Certificato 507755 Zettler Electronics AZ2150W-1AE-12DEFT Relè per PCB 12 V/DC 30 A 1 NA 1 pz.

Descrizione

Sviluppato per amplificatori di potenza, inverter per energia solare, generatori eolici, nonché tutte le applicazioni in cui vengono attivati carichi elevati. Versione sigillata.

Note

Approvazioni: UL, CUR e VDE.
