Zettler Electronics AZ2150W-1AE-24DEFT Relè per PCB 24 V/DC 30 A 1 NA 1 pz.

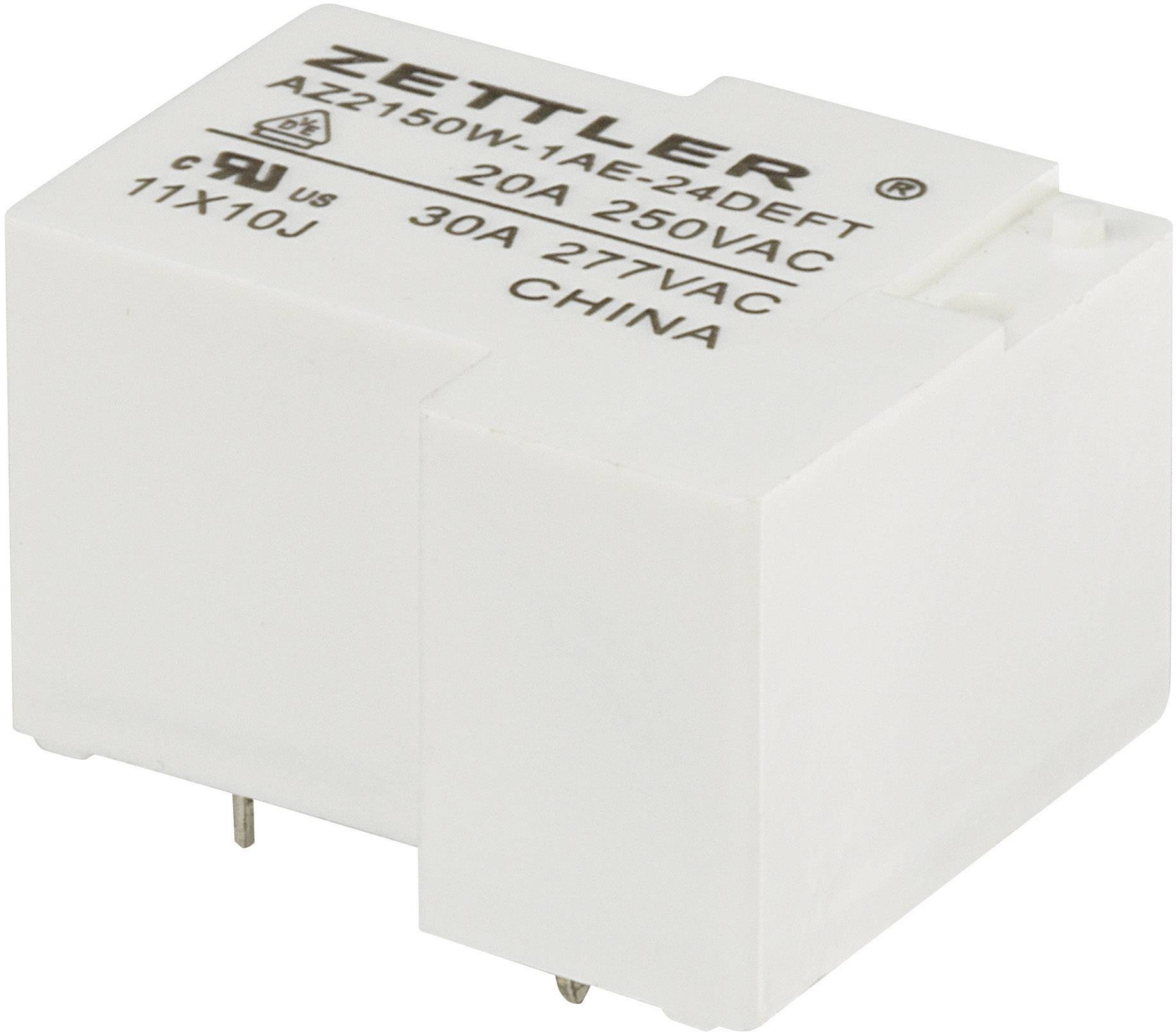

Un relè elettrico bianco del marchio Zettler, modello AZ2150, con specifiche per 20A 250VAC e 30A 277VAC.
Uno schema elettrico con due simboli diversi: in alto un interruttore con freccia; in basso un'induttanza, rappresentata con tre avvolgimenti.
Disegno tecnico di un componente con misure in pollici e millimetri: altezza 1,268 (32,2), larghezza 1,063 (27,0), misure più piccole dettagliate.
Disegno tecnico delle dimensioni di un componente elettrico: Larghezza 0,791 pollici (20,1 mm), distanza dal bordo 0,130 pollici (3,3 mm).
Disegno tecnico di un componente meccanico con misure in pollici e millimetri. Le dimensioni principali sono 1,268 pollici e 1,063 pollici.
Disegno tecnico con quote e posizioni dei fori per un componente. Include valori di diametro, lunghezza e distanza in pollici e millimetri.
1/6
Immagine simile
Tipo prodotto
Relè per PCB
Tensione nominale bobina
24 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
1 NA
Tensione di commutazione max
240 V/DC
440 V/AC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 28 Ott
84 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
3,93 €
5
7% = 1,30 €
3,67 €
10
9% = 3,60 €
3,57 €
25
11% = 10,75 €
3,50 €
50
13% = 25,50 €
3,42 €
100
15% = 59,00 €
3,34 €
I prezzi a scala possono variare a seconda del venditore
Numero
Totale (3,93 € / Pezzo)
3,93 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 8,19 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè ad alta prestazione

  • Per applicazioni con energia solare (fotovoltaico, impianti solari inverter) o generatori eolici
  • Per la commutazione di carichi

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto

Relè per PCB

Tipo

AZ2150W-1AE-24DEFT

Tensione nominale bobina

24 V/DC

Tensione di innesco (min.)

18 V/DC

Tensione di innesco (max.)

38.8 V/DC

Modalità di controllo

monostabile, 1 bobina

Resistenza (bobina)

520 Ω

Tipo contatto

1 NA

Materiale di contatto

AgSnO

Tensione di commutazione max

240 V/DC

440 V/AC

Corrente di commut. max.

30 A

Max. potenza di commutazione

900 W

8310 VA

Collegamento

Pin a saldare

Tensione di isolamento

1500 V

Min. temperatura

-40 °C

Temperatura max.

+85 °C

Lunghezza

32.2 mm

Larghezza

27 mm

Altezza

20.1 mm

Dim.

(L x L x A) 32.2 x 27 x 20.1 mm

Contenuto

1 pz.

Compatibile RoHS

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 507756 Zettler Electronics AZ2150W-1AE-24DEFT Relè per PCB 24 V/DC 30 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507756 Zettler Electronics AZ2150W-1AE-24DEFT Relè per PCB 24 V/DC 30 A 1 NA 1 pz.

Certificato

Certificato 507756 Zettler Electronics AZ2150W-1AE-24DEFT Relè per PCB 24 V/DC 30 A 1 NA 1 pz.

Descrizione

Sviluppato per amplificatori di potenza, inverter per energia solare, generatori eolici, nonché tutte le applicazioni in cui vengono attivati carichi elevati. Versione sigillata.

Note

Approvazioni: UL, CUR e VDE.
