Acquista Zettler Electronics AZ2501P2-1C-12DK Relè per PCB 12 V/DC 50 A 1 scambio 1 pz. da Conrad

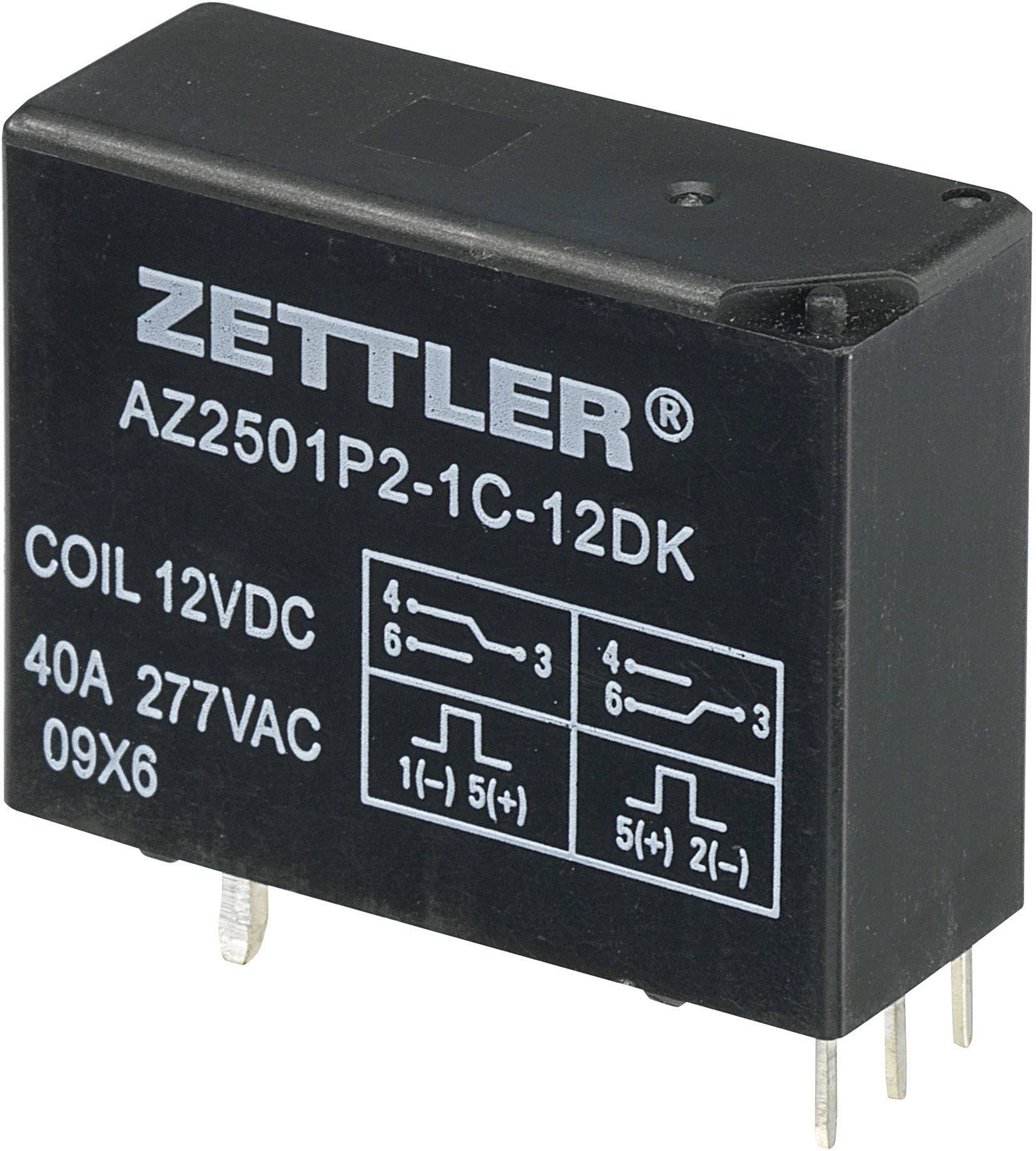

Relè nero con scritta 'Zettler AZ2501P2-1C-12DK', valori nominali bobina 12V DC, 40A 277V AC. Sono raffigurati quattro schemi elettrici.

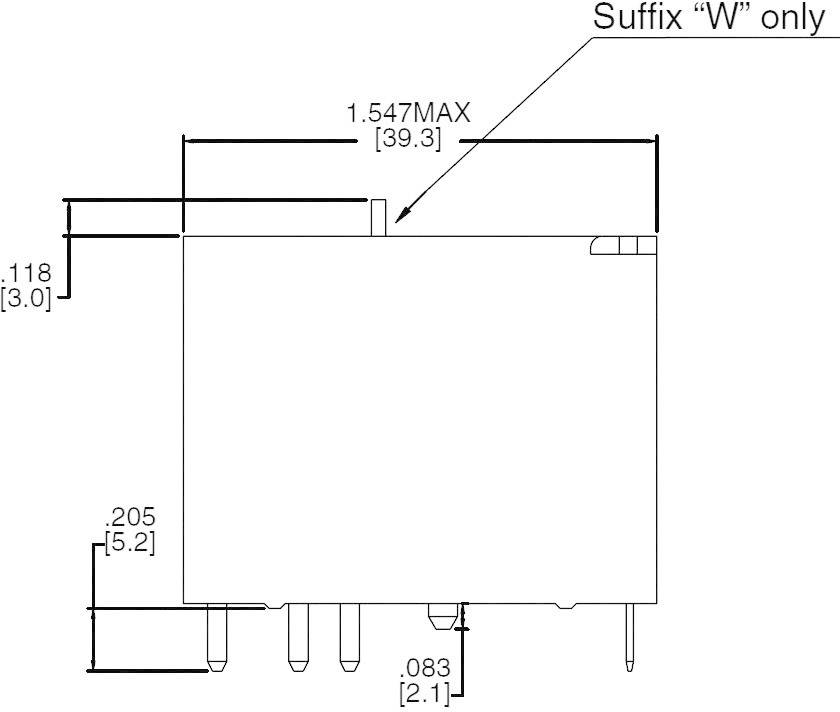

Diagramma elettrico: Dimensioni del contenitore in pollici e mm. Larghezza totale: 1,547 pollici (39,3 mm), altezza: 0,118 pollici (3,0 mm), profondità: 0,205 pollici (5,2 mm).

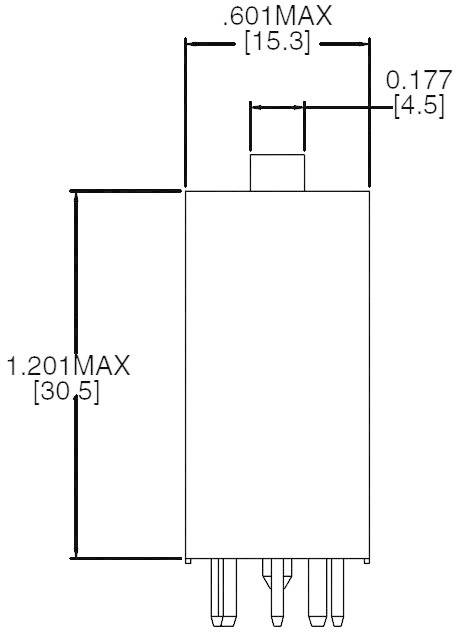

Disegno tecnico di un componente elettrico, che mostra le dimensioni rilevanti: altezza massima 1,201 pollici [30,5 mm], larghezza massima 0,601 pollici [15,3 mm].

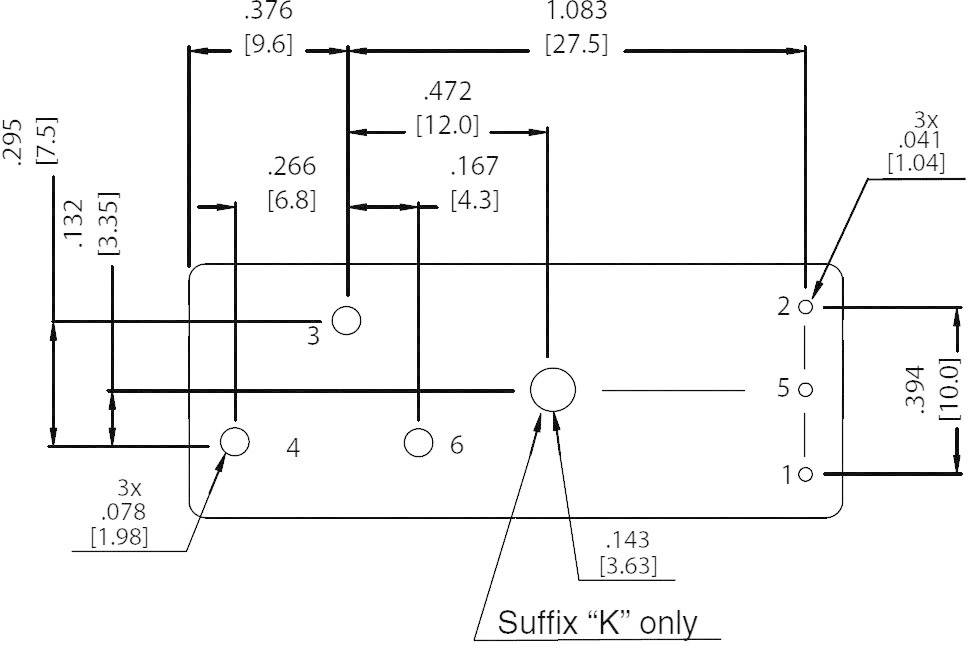

Disegno tecnico di un componente con quote precise in pollici e millimetri. Il disegno mostra fori e interfacce.

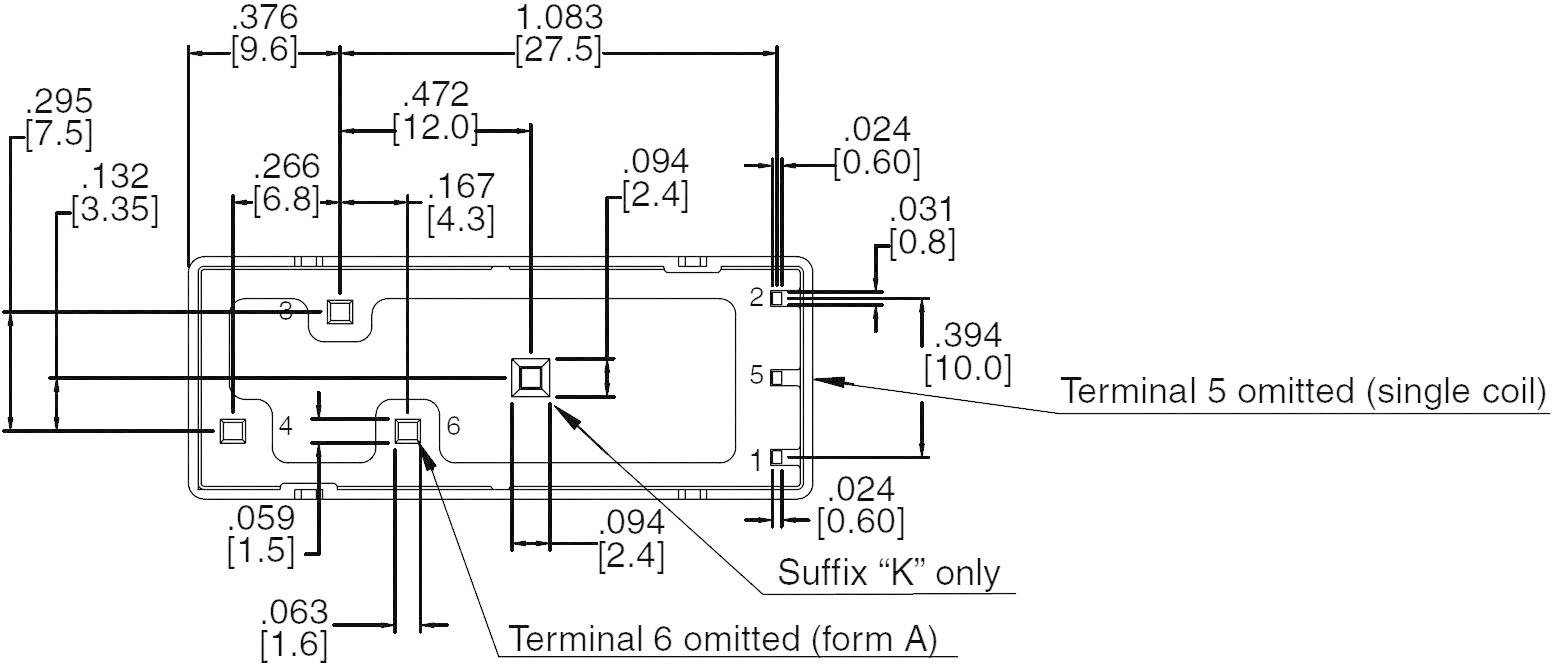

Schema di un componente elettrico con quote in pollici e millimetri. Connessioni e terminali specifici sono descritti.

Schema elettrico: Un interruttore collega i nodi 4, 6 in alto e 3 sul lato destro con un distributore centrale in basso, contrassegnato con 1, 5 e 2.

1/6

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

bistabile, 2 bobine

Tipo contatto

1 scambio

Tensione di commutazione max

440 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 11 Set.

474 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,83 € / Pezzo)

9,83 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Relè ad alte prestazioni

Per l'utilizzo in impianti di condizionamento, controller di illuminazione o sistemi UPS
Per le applicazioni solari (impianti fotovoltaici, inverter solari) o generatori eolici
Per commutare carichi elevati

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: AZ2501P2-1C-12DK

Tensione nominale bobina: 12 V/DC

Tensione di innesco (min.): 9.6 V/DC

Tensione di innesco (max.): 15.6 V/DC

Modalità di controllo: bistabile, 2 bobine

Resistenza (bobina): 48 Ω

Tipo contatto: 1 scambio

Materiale di contatto: AgSnO

Tensione di commutazione max: 440 V/AC

Corrente di commut. max.: 50 A

Max. potenza di commutazione: 13850 VA

Collegamento: Pin a saldare

Tensione di isolamento: 1500 V

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Lunghezza: 39.3 mm

Larghezza: 15.3 mm

Altezza: 30.5 mm

Dim.: (L x L x A) 39.3 x 15.3 x 30.5 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Tipo: AZ2501P2-1C-12DK

Documenti & Download

Scheda tecnica

Scheda tecnica 507759 Zettler Electronics AZ2501P2-1C-12DK Relè per PCB 12 V/DC 50 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507759 Zettler Electronics AZ2501P2-1C-12DK Relè per PCB 12 V/DC 50 A 1 scambio 1 pz.

Certificato

Certificato 507759 Zettler Electronics AZ2501P2-1C-12DK Relè per PCB 12 V/DC 50 A 1 scambio 1 pz.

Descrizione

Sviluppato per inverter per energia solare, climatizzazione, controlli luci, sistemi UPS, amplificatore di potenza, nonché tutte le applicazioni in cui vengono attivati carichi elevati.
