Finder 40.61.7.012.2020 Relè per PCB 12 V/DC 16 A 1 scambio 1 pz.

Un relè trasparente con parte superiore blu mostra all'interno una bobina di rame e contatti metallici. Sulla superficie è riportato '12A 250V'.

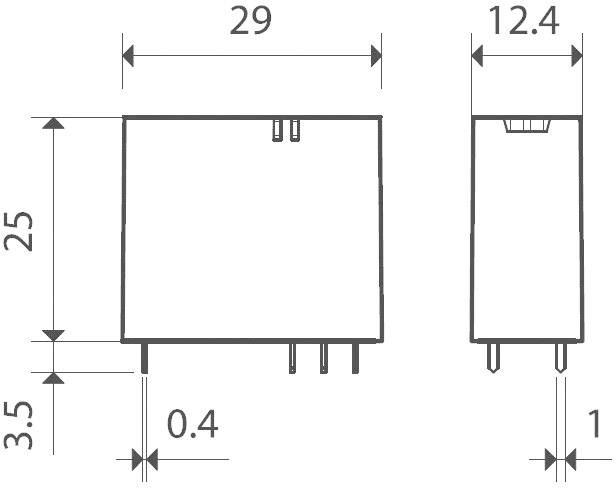

Disegno tecnico di un componente elettronico rettangolare con le seguenti dimensioni: larghezza 29 mm, altezza 25 mm, profondità 12,4 mm.

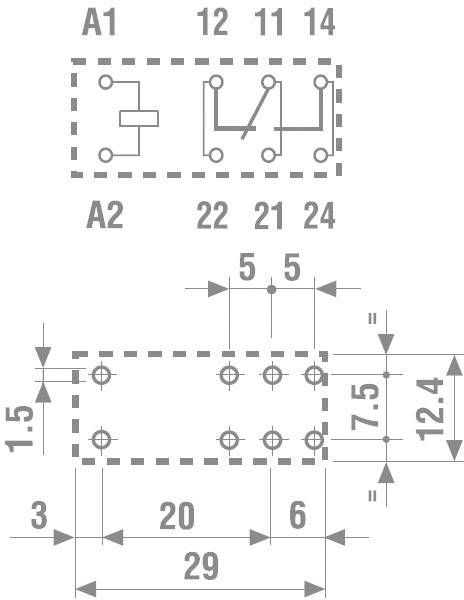

Simbolo elettrico di uno schema di un relè con dimensioni in millimetri. Mostra i circuiti e i morsetti A1, A2, 11, 12, 14, 21, 22, 24.
1/3
Immagine simile
Tipo prodotto
Relè per PCB
Tensione nominale bobina
12 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
1 scambio
Tensione di commutazione max
400 V/AC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 28 Ott
128 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
4,09 €
5
7% = 1,35 €
3,82 €
10
9% = 3,80 €
3,71 €
25
11% = 11,00 €
3,65 €
50
13% = 26,00 €
3,57 €
100
15% = 61,00 €
3,48 €
I prezzi a scala possono variare a seconda del venditore
Numero
Totale (4,09 € / Pezzo)
4,09 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 8,19 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè per circuito stampato, Serie 40.61

  • Lunghezza punte: 3.5 mm
  • Un cartello triangolare con le lettere 'D', 'V', 'E'.
  • Un design circolare astratto in bianco e nero con forme geometriche e un segmento nero nella parte superiore destra del cerchio.
  • Marchio 'UL': Un segno di certificazione in un cerchio con le lettere 'c' a sinistra e 'us' a destra. Sta per certificazione di sicurezza.
  • Immagine astratta con grandi lettere a blocchi 'E', 'A', 'D', che richiamano uno stile artistico moderno e sono progettate in modo minimale.
  • 'Logo di Lloyd's Register con la scritta Type Approval.'

Dati tecnici

Tipo prodotto

Relè per PCB

Tipo

40.61.7.012.2020

Tensione nominale bobina

12 V/DC

Tensione di innesco (min.)

9.6 V/DC

Tensione di innesco (max.)

18 V/DC

Modalità di controllo

monostabile, 1 bobina

Resistenza (bobina)

300 Ω

Tipo contatto

1 scambio

Materiale di contatto

AgCdO

Tensione di commutazione max

400 V/AC

Corrente di commut. max.

16 A

Max. potenza di commutazione

4000 VA

Aria/distanza di dispersione (bobina/contatti)

8 mm

Collegamento

Pin a saldare

Durata elettrica

100 x 103 cicli di commutazione

Min. temperatura

-40 °C

Temperatura max.

+85 °C

Lunghezza

29 mm

Larghezza

12.4 mm

Altezza

25 mm

Dim.

(L x L x A) 29 x 12.4 x 25 mm

Contenuto

1 pz.

Compatibile RoHS

Sì

Tensione nominale

12 V/DC

Potenza di commutazione

(AC1) 4000 VA

Corrente di commutazione

16 A

Tipo

40.61.7.012.2020

Intervallo tensione nominale

9.6 - 18 V/DC

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 503723 Finder 40.61.7.012.2020 Relè per PCB 12 V/DC 16 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503723 Finder 40.61.7.012.2020 Relè per PCB 12 V/DC 16 A 1 scambio 1 pz.

Descrizione

Relè print ottimizzato con una lunghezza pin di soli 3,5 mm. Risulta quindi particolarmente adatto al montaggio su circuito stampato.

Note

Approvazioni: cULus, EAC, RINA, VDE, LR, CSA, CCC.
