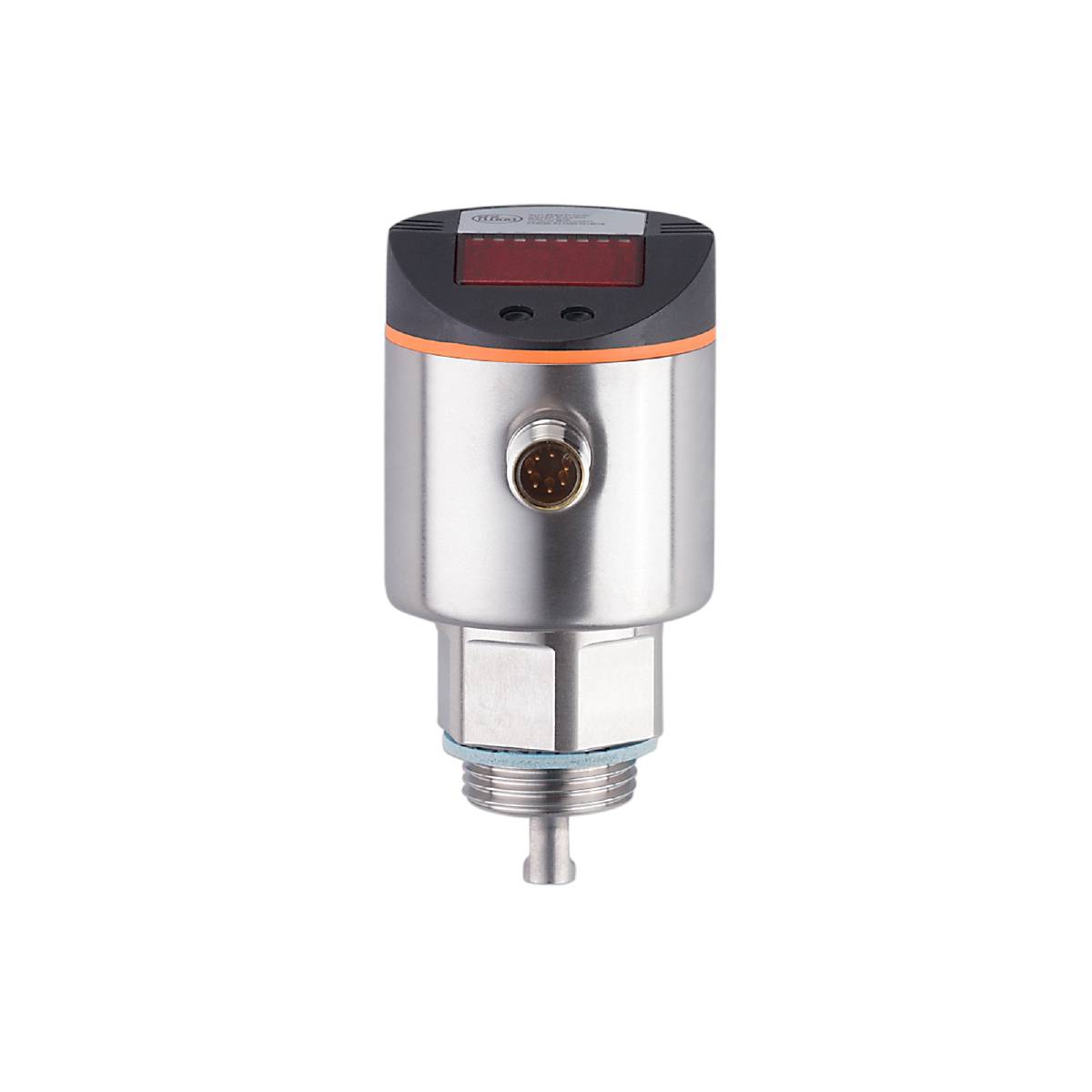

ifm Electronic Sensore di livello elettronico LR8009 LR8009 Tensione d'esercizio (intervallo): 18 - 30 V/DC Campo di Mis
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore di livello elettronico
Voltaggio operativo Min.
18 V/DC
Voltaggio Max.
30 V/DC
Ampiezza della misura
1.58 m
Tipo
LR8009
Scheda tecnica (PDF)
Numero
Totale (499,18 € / Pezzo)
499,18 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Sensore di livello elettronico ifm LR8009
- Per il monitoraggio affidabile del livello di serbatoi e contenitori
- Adatto per acqua, oli e lubrificanti per il raffreddamento
- Display a LED a 4 cifre ben leggibile
- Sistema modulare in elettronica di valutazione e asta per sonda
- Adattamento a diverse altezze del contenitore riducendo la barra della sonda
- Utilizzo comodo tramite tasti o parametrizzazione tramite IO-Link
Dati tecnici
- Area attiva A [mm]: L-40; (se impostata su olio e sostanze a base di olio: L-60)
- Numero di uscite digitali: 4
- Numero di ingressi e uscite: Numero di uscite digitali: 4
- Display: Unità display: 2 x LED, verde; stato di commutazione: 4 x LED, giallo; livello di riempimento: Display alfanumerico, 4 cifre; parametrizzazione: Display alfanumerico, 4 cifre
- Resistenza alla pressione [MPa]: 1,6
- Revisione IO-Link: 1.1
- Principio di misura livello: Forno a microonde guidato
- STANDARD SDCI: IEC 61131-9 CDV
- Lunghezza asta L [mm]: 100...1600
- Tipo di trasmissione IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...60
- Resistenza al vuoto [MPa]: -0,1
- Applicazione: Per l'uso industriale
- Risoluzione [mm]: 1
- Modello di protezione contro i cortocircuiti: Termica, temporizzata
- Funzione di uscita: Contatto NA/NC; (parametrizzabile)
- Segnale di uscita: Segnale di commutazione; IO-Link
- Classe master necessaria: A
- Ritardo di standby [s]: < 3
- Caratteristica speciale: Contatti placcati oro
- Tensione d'esercizio [V]: 18...30 DC
- Carico di corrente permanente dell'uscita di commutazione DC [mA]: 200
- Costante dielettrica del supporto: ≥ 1,8; (per i supporti con DK 1,8...5 (ad es. Oli) è necessario un tubo coassiale per il funzionamento)
- Modello elettrico: PNP/NPN
- Sostanze consigliate: Acqua; sostanze a base d'acqua; oli; sostanze a base d'olio
- Numero totale uscite: 4
- Peso [g]: 378.600
- Isteresi - intervallo di regolazione [mm]: > 5
- In passi da - intervallo di regolazione [mm]: 5
- Intervallo inattivo I1 / I2 [mm]: 30 / 10; (con impostazione su olio e sostanze a base di olio: 30 / 30)
- Interfaccia di comunicazione: Io-Link
- Protezione da cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -40...85
- MAWP per applicazioni secondo CRN [MPa]: 1,6
- max. Caduta di tensione uscita di commutazione DC [V]: 2,5
- Supporti: Liquidi
- Errore di misurazione [mm]: ± 7
- Frequenza di misurazione [Hz]: 4
- Min. Tempo del ciclo di processo [ms]: 2.3
- MTTF: 198
- Non utilizzabile per: Vedere le istruzioni per l'uso, capitolo "uso previsto".
- Errore di offset [mm]: 5
- Profili: Nessun profilo
- Collegamento di processo: Collegamento filettato G 3/4 filettatura esterna
- Dati di processo analogici: 1
- Dati di processo binari: 4
- Temperatura di processo [°C]: -25...80; (90 < 1 h; vedere nota sotto le note)
- Punto di ritorno RP - intervallo di regolazione [mm]: 10... L-35
- Punto di commutazione SP - intervallo di regolazione [mm]: 15...L-30
- Tipo di protezione: IP 67
- Classe di protezione: III
- Modalità SIO: Sì
- Collegamento a spina: Layout pin: 0066 - collegamento a spina: 1 x M12; codifica: A; contatti: Placcato oro
- Assorbimento di corrente [mA]: < 30
- Influenza della temperatura per 10 K: ± 0,2 %
- Resistente ai sovraccarichi: Sì
- Protezione da inversione di polarità: Sì
- Materiali a contatto con il materiale medium: 1.4305 (acciaio inox / 303); collegamento sonda: 1.4435 (acciaio inox / 316L); PTFE; FKM; guarnizione: Rinforzato in fibra NBR
- Precisione di ripetizione [mm]: ± 5
- Tipo prodotto
Sensore di livello elettronico
- Tipo
LR8009
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
18 - 30 V/DC
- Connessione
M12
- Uscite
PNP
NPN
- Materiale
Acciaio inox
- Materiale sigillante
NBR
- Min. Temperatura media
-25 °C
- Max. Temperatura media
80 °C
- Accuratezza ±
7 mm
- Campo di misura (min.)
0.02 m
- Ampiezza della misura
1.58 m
- Campo di Misura
0.02 - 1.58 m
- Peso
378.600 g
- Min. Temperatura ambiente
-25 °C
- Max. Temperatura ambiente
60 °C
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3321318 ifm Electronic Sensore di livello elettronico LR8009 LR8009 Tensione d'esercizio (intervallo): 18 - 30 V/DC Campo di Mis
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3321318 ifm Electronic Sensore di livello elettronico LR8009 LR8009 Tensione d'esercizio (intervallo): 18 - 30 V/DC Campo di Mis
Descrizione
Sensore di livello elettronico ifm LR8009
Testo tradotto automaticamente
Testo tradotto automaticamente
Cercato frequentemente Sensori di flusso e di livello industriali:

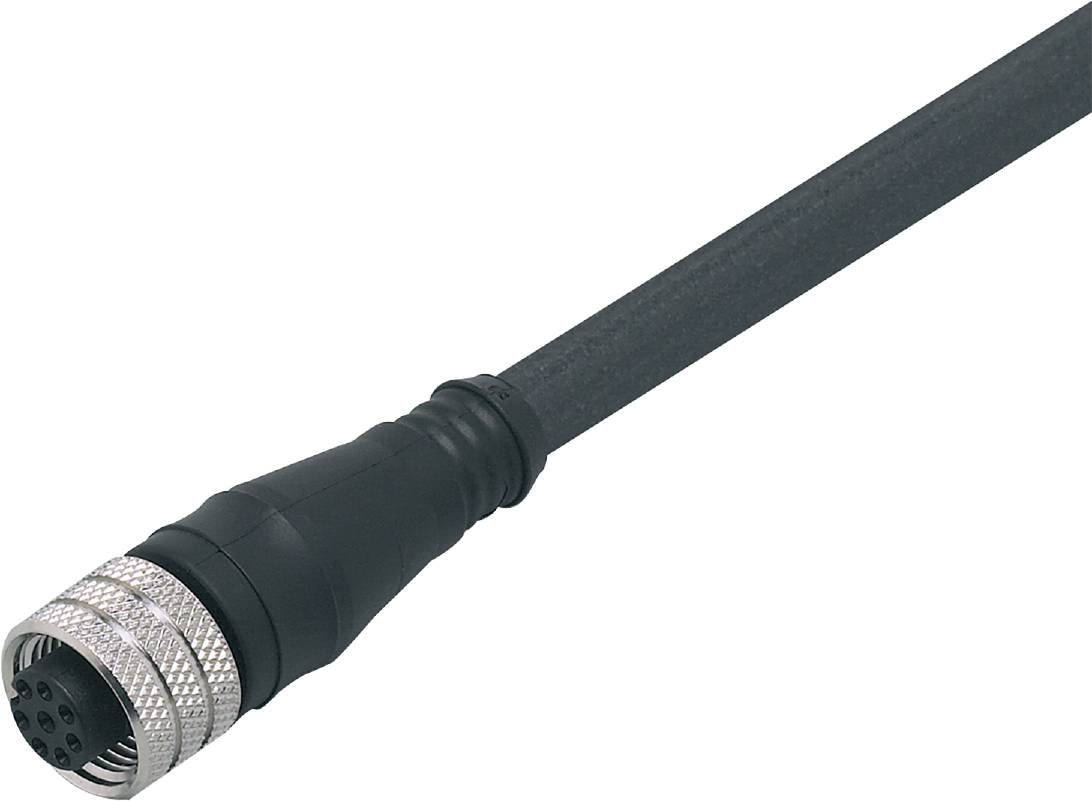

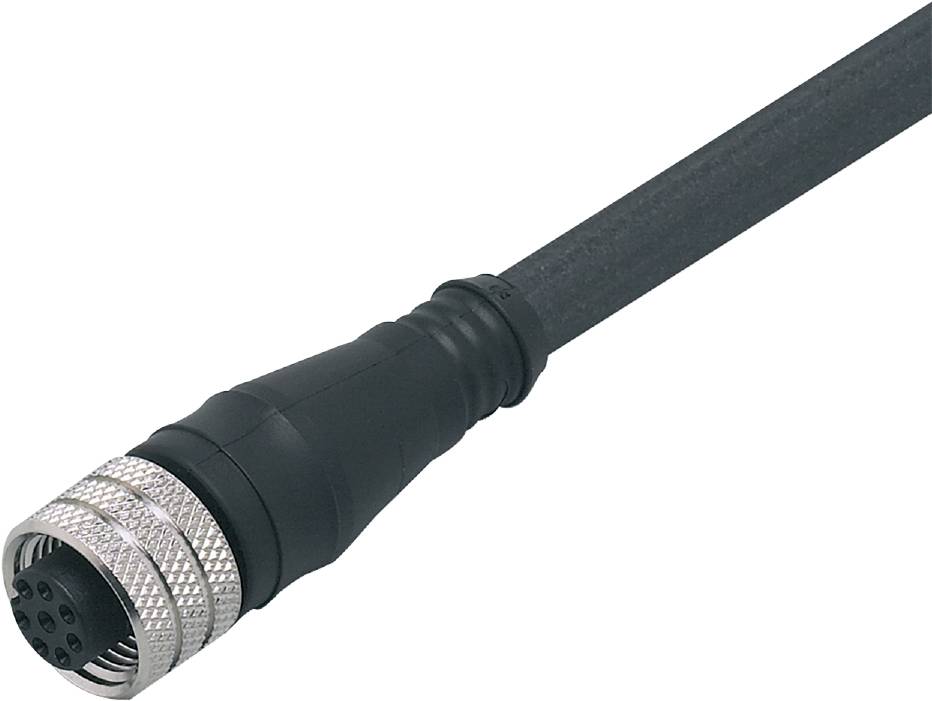

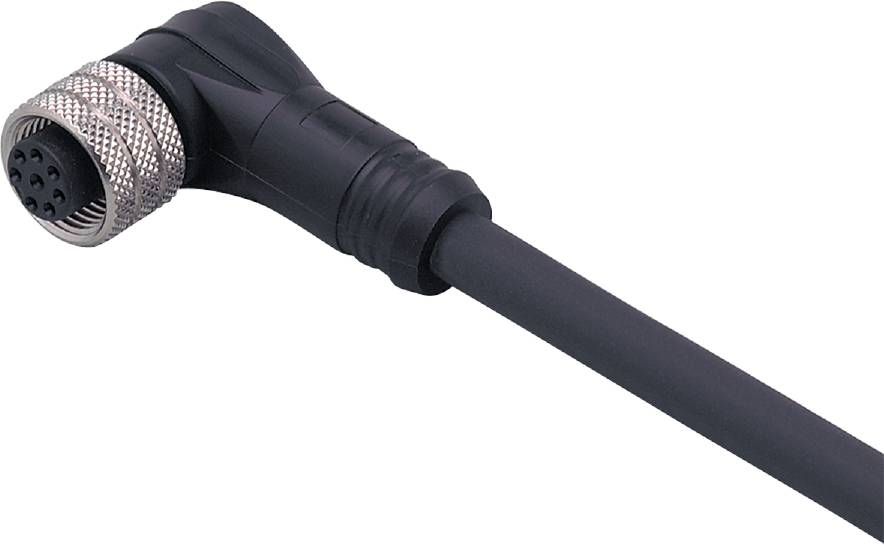

Accessori
