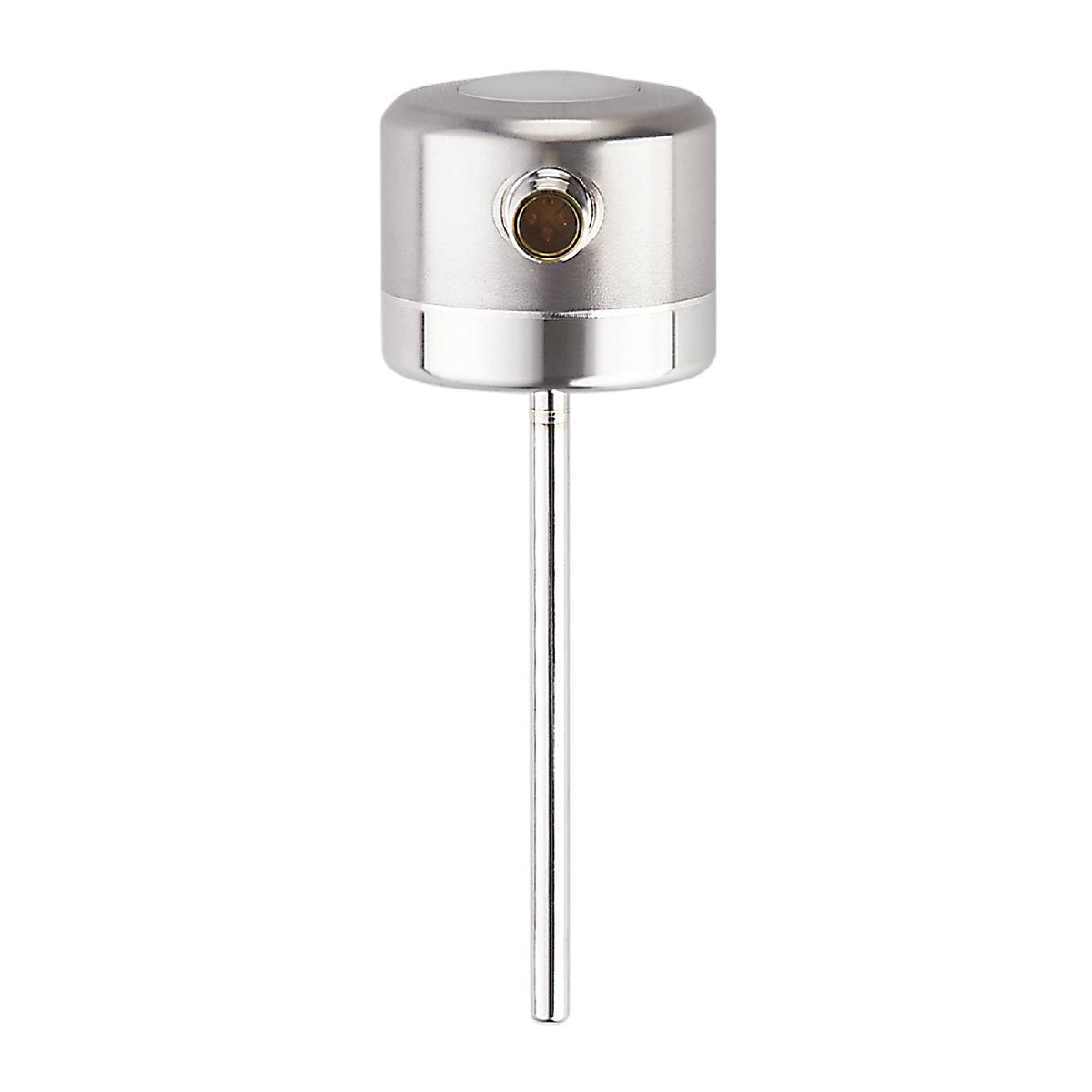

ifm Electronic TCC231 TCC231 PT1000 Trasmettitore di temperatura -25 fino a 160 °C 1 NC, Analogico
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Trasmettitore di temperatura
Caratteristiche
PT1000
Campo di misurazione temperatura (min.)
-25 °C
Campo di misurazione temperatura (max.)
160 °C
Connessione
M12
Scheda tecnica (PDF)
Numero
Totale (463,11 € / Pezzo)
463,11 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Trasmettitore di temperatura ifm TCC231
- Segnalazione immediata di deviazioni di precisione
- Miglioramento della sicurezza della qualità tra gli intervalli di calibrazione
- Modello robusto per misurazioni sempre precise in ambienti difficili
- Monitoraggio trasparente del sensore mediante registrazione dei valori diagnostici
- La funzione di simulazione semplifica l'installazione
- Uscita analogica precisa e comunicazione comoda tramite IO-Link
Dati tecnici
- Dimensioni [mm]: Ø 50 / L = 143,5
- Corrente uscita analogica [mA]: 4...20
- Dinamica di risposta T05 / T09 [s]: 1,5 / 4
- Numero di uscite analogiche: 1
- Numero di uscite digitali: 1
- Numero di ingressi e uscite: Numero di uscite digitali: 1; numero di uscite analogiche: 1
- Revisione IO-Link: 1.1
- Elemento di misura temperatura: 1 x PT 1000
- STANDARD SDCI: IEC 61131-9 CDV
- Tipo di trasmissione IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...70
- Intervallo di misura delle impostazioni di fabbrica: Da -10 a 150 °C / 14...302 °F
- Risoluzione uscita analogica - scollegamento [K]: 0,05
- Modello di protezione contro i cortocircuiti: Temporizzato
- Funzione di uscita: Contatto NC; (segnale diagnostico)
- Segnale di uscita: Segnale analogico; IO-Link; stato di controllo calibrazione
- Classe master necessaria: A
- Ritardo di standby [s]: 6
- Caratteristica speciale: Contatti placcati oro
- Tensione d'esercizio [V]: 18...32 DC; ("Supply class 2" secondo cULus)
- Carico di corrente permanente dell'uscita di commutazione DC [mA]: 100
- Uscita diagnostica: Stato di controllo della calibrazione e diagnosi degli errori
- Resistenza alla pressione [bar]: 160
- Lunghezza di montaggio EL [mm]: 100
- Modello elettrico: PNP/NPN
- Precisione uscita analogica [K]: ± 0,2
- Precisione IO-Link [K]: ± 0,2
- Numero totale uscite: 2
- Peso [g]: 275.600
- In passi da [K]: 0,05
- Risoluzione IO-Link temperatura [K]: 0,01
- Limite di controllo della calibrazione [K]: 0,5...3
- Interfaccia di comunicazione: Io-Link
- Protezione da cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -40...100
- Max. Carico [Ω]: (UB - 15 V) x 50
- max. Caduta di tensione uscita di commutazione DC [V]: 2
- Mezzi: Liquidi e gassosi
- Intervallo di misura [°C]: -25...160
- Intervallo di misura [°F]: -13...320
- Min. Tempo del ciclo di processo [ms]: 4.4
- MTTF: 329
- Tipo di superficie Ra/Rz delle superfici a contatto con i supporti: Ra: < 0,8
- Possibilità di parametrizzazione: Unità di visualizzazione; uscita analogica di scala; limite di controllo di calibrazione; uscita diagnostica logica di commutazione; modalità di simulazione
- Profili: Sensore di misurazione digitale, Common Profile, Blob Transfer
- Collegamento di processo: Ø 6 mm
- Dati di processo analogici: 1
- Dati di processo binari: 1
- Elemento di riferimento: 1 x NTC
- TIPO DI PROTEZIONE: IP 68; IP 69K
- Classe di protezione: III
- Modalità SIO: Sì
- Diametro asta [mm]: 6
- Collegamento a spina: Layout pin: 0001 - collegamento a spina: 1 x M12; codifica: A; contatti: Placcato oro
- Assorbimento di corrente [mA]: 10; (24 V)
- Coefficiente di temperatura uscita analogica intervallo percentuale: < ± 0,02; (in caso di deviazione dalla condizione di riferimento 25 ± 5 °C)
- Coefficiente di temperatura IO-Link: < ± 0,01; (in caso di deviazione dalla condizione di riferimento 25 ± 5 °C)
- Resistente ai sovraccarichi: Sì
- Protezione da inversione di polarità: Sì
- Watchdog integrato: Sì
- Materiali a contatto con il materiale medium: 1.4404 (acciaio inox / 316L); PEEK
- Tipo prodotto
Trasmettitore di temperatura
- Tipo
TCC231
- Caratteristiche
PT1000
- Uscite
PNP
NPN
- Segnale di uscita (min.)
4 mA
- Segnale di uscita (max.)
20 mA
- Campo di misurazione temperatura (min.)
-25 °C
- Campo di misurazione temperatura (max.)
160 °C
- Campo di misura temperatura
-25 fino a 160 °C
- Connessione
M12
- Materiale alloggiamento
Acciaio inox
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
32 V/DC
- Tensione d'esercizio
18 - 32 V/DC
- Precisione
0.2 K
- Tipo contatto
1 NC
Analogico
- Lunghezza
143.5 mm
- Diametro
50 mm
- Dim.
(Ø x L) 50 mm x 143.5 mm
- Compatibile RoHS
Sì
- Contenuto
1 pz.
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3321295 ifm Electronic TCC231 TCC231 PT1000 Trasmettitore di temperatura -25 fino a 160 °C 1 NC, Analogico
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3321295 ifm Electronic TCC231 TCC231 PT1000 Trasmettitore di temperatura -25 fino a 160 °C 1 NC, Analogico
Descrizione
Trasmettitore di temperatura ifm TCC231
