Acquista igus B15.7.100.0 Catena portacavi per piccoli raggi di curvatura da Conrad

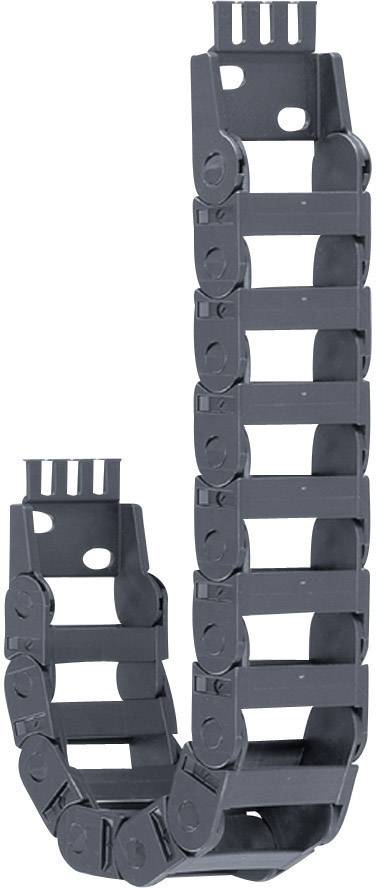

Una catena portacavi nera a forma di U per la guida dei cavi in macchine o applicazioni industriali.

Immagine simile

Braccio di un robot industriale con cavi colorati in una catena portacavi.

Disegno tecnico di un oggetto rettangolare con misure indicate: lunghezza totale 'Ba', lunghezza interna 'Bi', altezza esterna 'ha' e altezza interna 'hi'.

'La tabella mostra le misure delle catene: il tipo E2 micro 06 ha 20 mm/articolazione, 50 articolazioni/m; E2 mini 10 e B15 hanno 30,5 mm/articolazione, 33 articolazioni/m.'

1/4

Immagine simile

Tipo prodotto

Catena portacavi

Larghezza interna

100 mm

Lunghezza

1000 mm

Caratteristiche

per piccoli raggi di curvatura

Serie

E-Kette® E2

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

9 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Prezzo/Unità

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1 m = 59,01 €)

59,01 €

IVA escl.

Solo 9 Pezzo(i) disponibili

Segnala un problema

Dati tecnici

Velocità max da portante in linea retta: 20 m/s
Velocità max da portante in presenza di curve: 3 m/s
Velocità di scorrimento max.: 3m/s

Tipo prodotto: Catena portacavi

Caratteristiche: per piccoli raggi di curvatura

Larghezza interna: 100 mm

Serie: E-Kette® E2

Larghezza esterna: 113 mm

Raggio di piegamento: 100 mm

Colore: Nero

Altezza esterna: 23 mm

Altezza interna: 17 mm

Materiale: Plastica

Lunghezza: 1000 mm

Min. temperatura: -40 °C

Temperatura max.: +120 °C

Passo per maglia della catena: 30.5 mm

Codice articolo produttore: B15.7.100.0

Contenuto: 1 pz.

Tipo: B15.7.100.0

Documenti & Download

Scheda tecnica

Scheda tecnica 742866 igus B15.7.100.0 Catena portacavi per piccoli raggi di curvatura

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 742866 igus B15.7.100.0 Catena portacavi per piccoli raggi di curvatura

Informazioni

Informazioni 742866 igus B15.7.100.0 Catena portacavi per piccoli raggi di curvatura

Descrizione

Catene portacavi modulari, in un unico pezzo, dotate di grande stabilità e numerosi accessori. Cavo interno privo di asperità.
Disponibilità di divisioni interne e attacchi con scarico della tensione integrato.

Contenuto della fornitura

Senza elemento di collegamento.

Note

Serie B15 apribile con l'ausilio di cerniere a nastro

esternamente al raggio.
