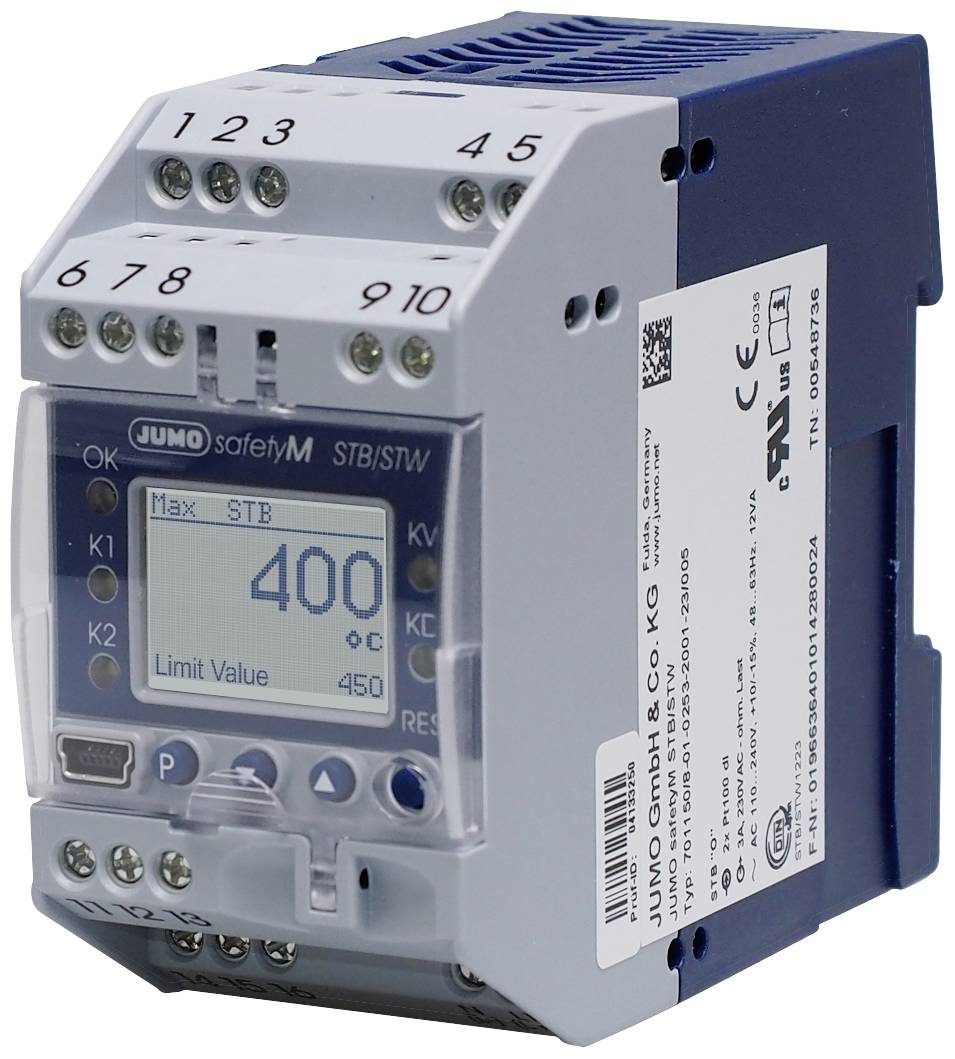

Jumo 00564208 Limitatore di temperatura PTC -200 fino a 850 °C Relè 3 A (L x A) 45 mm x 89.4 mm

Il limitatore/protezione della temperatura di sicurezza configurabile in conformità con DIN EN 14597 con architettura 1oo2D e approvazione SIL e PL è dotato di due ingressi analogici universali e due uscite relè (allarme valore limite e anteriore) e un'uscita analogica universale. La potenza di commutazione dei contatti relè è di 250 V CA, 3 A, 50 Hz (carico ohmico). Il preallarme è regolabile in modo assoluto o come distanza dal valore limite. Il lato anteriore si distingue per il brillante display LC con retroilluminazione e display in testo chiaro. Con l'utilizzo del limitatore di temperatura di sicurezza (Stb) e del dispositivo di controllo della temperatura di sicurezza (STW) è possibile rilevare e prevenire in modo rapido e sicuro i pericoli che possono causare lesioni alle persone, danni all'ambiente o la distruzione di impianti di produzione e prodotti di produzione. Ha il compito principale di monitorare in modo affidabile i processi di riscaldamento e di mettere gli impianti in condizione di funzionamento sicuro in caso di guasto. Il valore misurato sull'ingresso analogico può essere rilevato tramite diversi sensori o segnali di unità. Un superamento del valore limite viene segnalato dai LED integrati per ogni canale e l'uscita relè Alarm commuta l'impianto in uno stato di funzionamento sicuro (intervallo di allarme). Gli elevati requisiti della norma DIN EN 61508 o DIN EN 13849 è soddisfatto da un concetto di dispositivo, la cui struttura 1oo2D garantisce il riconoscimento sicuro degli errori e può quindi essere utilizzata anche per applicazioni soggette alla nuova direttiva 2006/42/CE. Se utilizzato come dispositivo di controllo della temperatura di sicurezza STW (protezione-protezione-protezione-temperatura), il dispositivo funziona con azzeramento automatico (ad es. Per impianti che generano calore). Questo avviene dopo che la temperatura del sensore è stata ridotta di una differenza di commutazione inferiore al limite impostato (impostazione: Allarme max). L'azzeramento automatico avviene con l'impostazione dell'allarme Min, dopo che la temperatura del sensore è aumentata di un importo della differenza di commutazione superiore al valore limite impostato. Se utilizzato come limitatore di temperatura di sicurezza STB (limitatore di temperatura di protezione per impianti che generano calore), il ripristino avviene manualmente o con un utensile. L'intervallo di alimentazione di tensione va da AC/DC 20 a 30 V, da 48 a 63 Hz.
