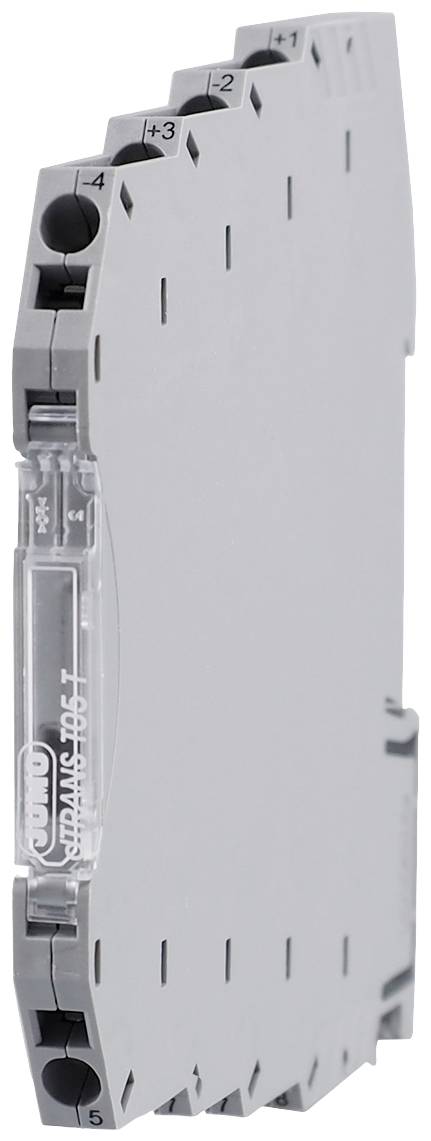

Jumo 00582221 00582221 Convertitore

I trasmettitori rilevano i segnali dei sensori di termometri a resistenza, termocoppie, potenziometri di resistenza/WFG o resistenze/potenziometro. In caso di utilizzo di un termometro a resistenza/potenziometro o di un termometro a resistenza, il collegamento del sensore sul lato di ingresso può avvenire in circuiti a due, tre o quattro conduttori. Segnali di tensione nell'intervallo da -100 a È possibile rilevare anche +1100 mV. A seconda della scelta dell'ingresso di misurazione, sono disponibili le varianti di linearizzazione lineare, lineare in temperatura e la possibilità di una linearizzazione personalizzata configurabile in modo confortevole. Come segnale di uscita il trasmettitore fornisce 4... 20 mA o 0... 10 V.. L'ingresso di misurazione e il segnale di uscita sono isolati galvanicamente l'uno dall'altro. Per entrambi i tipi è possibile una inversione del segnale di uscita. La configurazione del trasmettitore per quanto riguarda il tipo di sensore, la tecnologia di collegamento del sensore, il campo di misura (liberamente regolabile) e la linearizzazione avviene tramite un programma di configurazione sul PC. La connessione con il PC avviene tramite un'interfaccia USB, che non richiede una tensione ausiliaria aggiuntiva. Tramite l'interfaccia USB, il valore di processo min./max. Registrato dal trasmettitore può essere il valore min./max. -Temperatura di esercizio letta e il cablaggio del sensore viene controllato online. Lo stato di funzionamento del trasmettitore viene segnalato tramite un LED di controllo a due colori (rosso/verde). Durante il funzionamento senza interferenze, questo diventa verde. Si verifica un guasto, come ad es ES Rottura del sensore, questo viene visualizzato con un codice lampeggiante.
