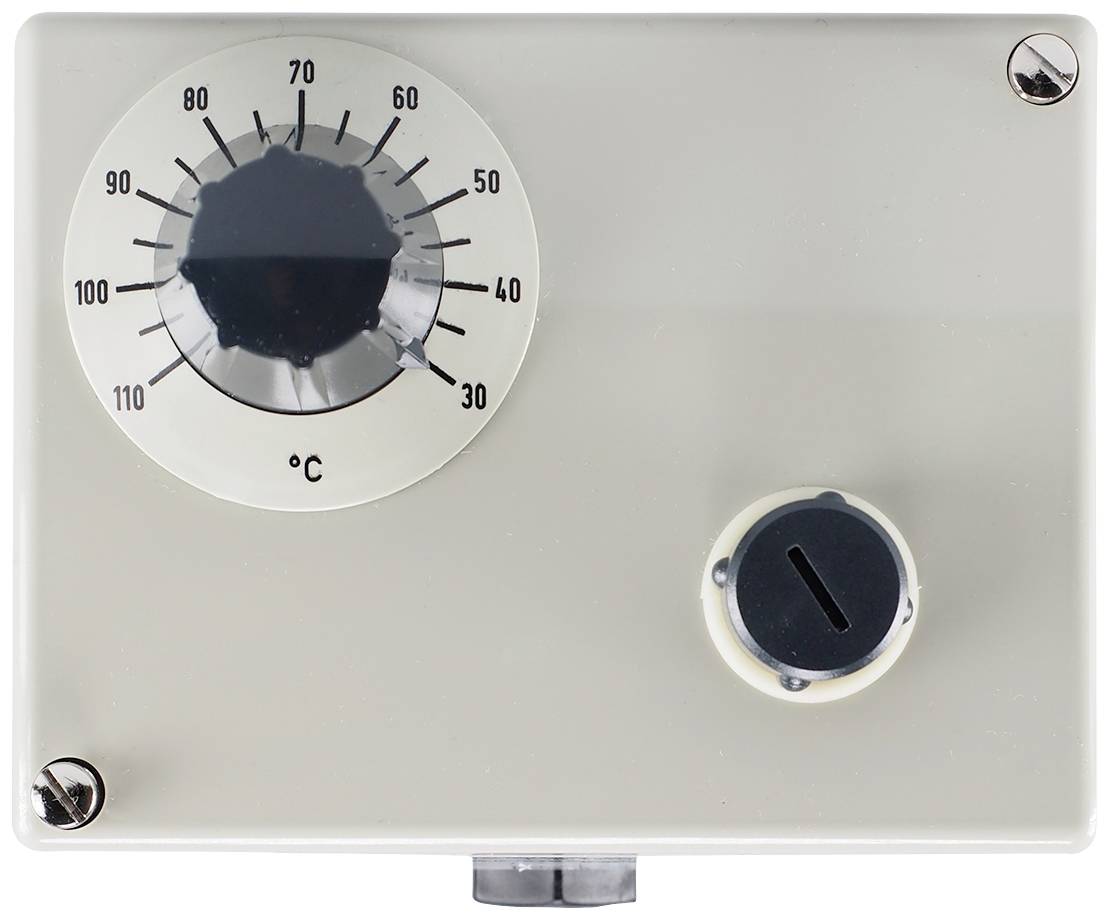

Jumo 60001876 Regolatori a 2 punti Termostato doppio 135 °C (max.) Relè 10 A

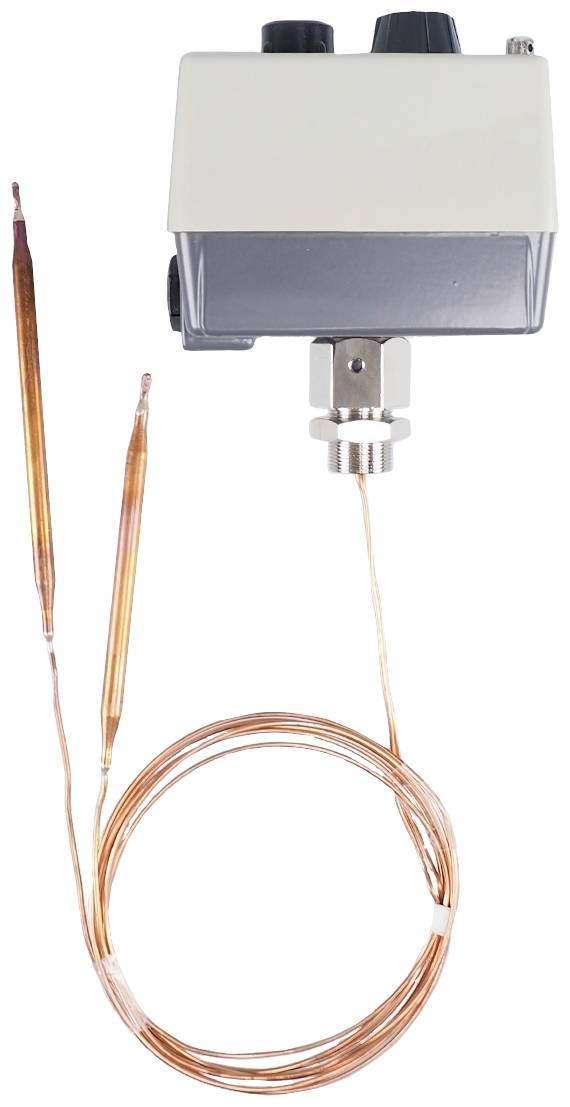

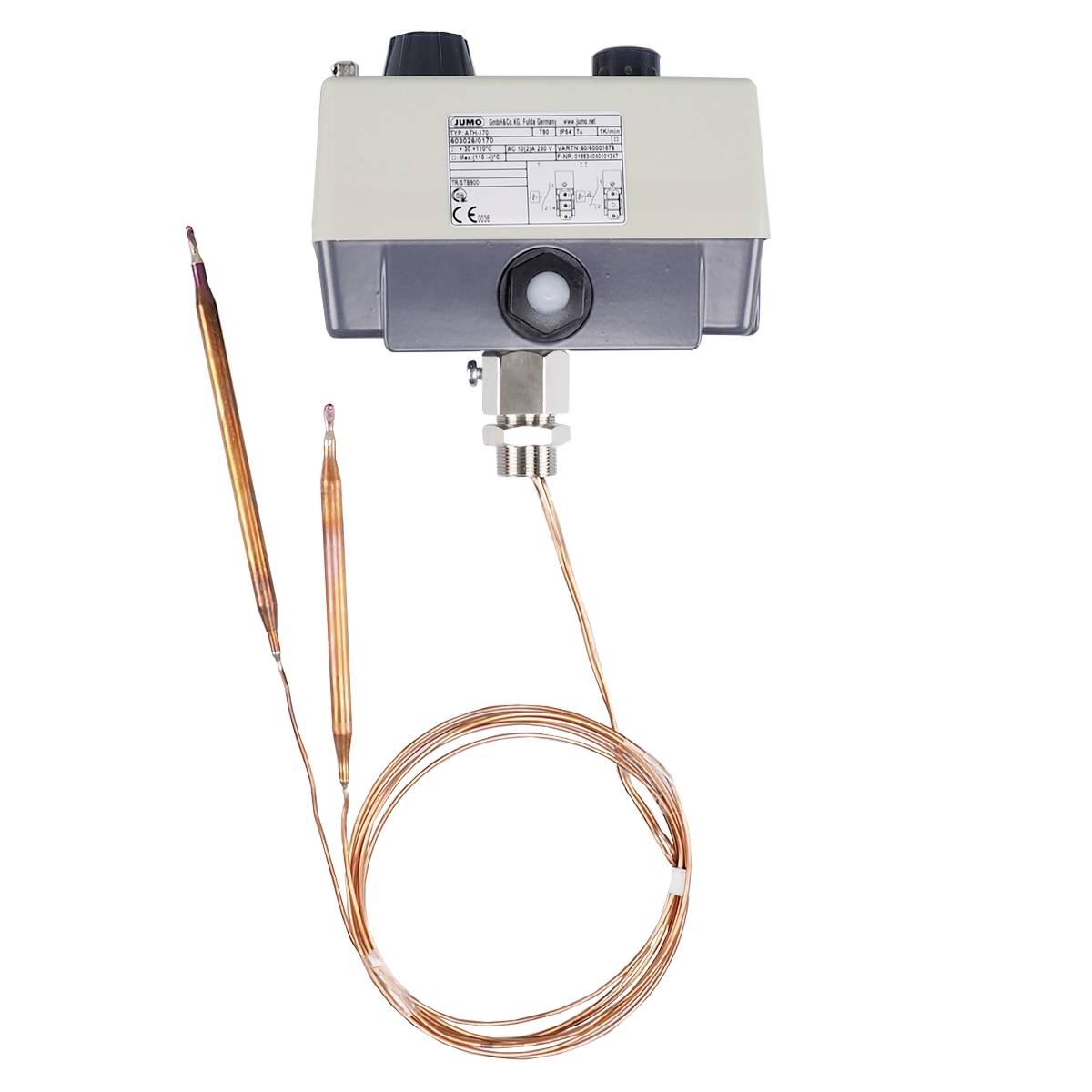

Grazie al suo alloggiamento resistente agli urti con coperchio in plastica di alta qualità e base in alluminio pressofuso, il termostato a doppia struttura meccanica è molto robusto e può essere utilizzato anche in condizioni difficili. Il dispositivo è composto da un regolatore di temperatura e da un limitatore di temperatura di sicurezza (Stb). L'impostazione della temperatura del regolatore di temperatura avviene con l'aiuto di un regolatore del valore nominale su una scala. La temperatura di spegnimento desiderata del limitatore di temperatura di sicurezza può essere impostata su una scala dopo aver rimosso il coperchio dell'alloggiamento con l'aiuto di un cacciavite. Il regolatore di temperatura è caratterizzato da un'elevata precisione del punto di commutazione di +0/-1,5 % nel gradino di scala superiore e ha una differenza di commutazione (isteresi) di circa il 3-4% della circonferenza della scala. Dopo aver raggiunto il punto di spegnimento, si spegne e dopo aver raggiunto la temperatura di spegnimento scende automaticamente di nuovo al valore della differenza di commutazione allo stato originale. Il sensore di temperatura del limitatore di temperatura di sicurezza, il circuito aperto e il microinterruttore si bloccano meccanicamente. Dopo aver raggiunto la temperatura pericolosa di circa il 10% della scala, il microinterruttore del limitatore di temperatura di sicurezza può essere sbloccato manualmente. Si distingue per un'elevata precisione del punto di commutazione di +0/-5% nella scala superiore. In caso di distruzione del sistema di misurazione, il circuito STB viene aperto in modo permanente, quindi non è più possibile lo sblocco. Il contatto di commutazione del limitatore di temperatura di sicurezza è quindi in posizione neutra. Quando il sensore si raffredda a una temperatura inferiore a circa -20 °C si apre anche il circuito STB, solo in caso di aumento della temperatura superiore a circa -20 °C può essere sbloccato manualmente tramite il pulsante di riaccensione.<,br>,un vantaggio fondamentale è che non è necessaria alcuna energia ausiliaria per la misurazione della temperatura. Il collegamento elettrico avviene tramite morsetti a vite direttamente sui microinterruttori integrati, che possono commutare direttamente una potenza di commutazione massima consentita di AC 230 Volt / 10 A. I sistemi di misurazione utilizzati funzionano secondo il principio di espansione del liquido e possono essere utilizzati senza problemi fino a una temperatura massima ammissibile del sensore di 135 °C. I sensori rotondi lisci in rame hanno ciascuno un diametro di 6 mm con una lunghezza del sensore di circa 125 mm per il regolatore di temperatura o 108 mm per il limitatore di temperatura di sicurezza. I due conduttori remoti del termostato sono anch'essi in rame e possono essere posati in modo flessibile, rispettando un raggio di curvatura di 5 mm. La temperatura ambiente massima consentita sull'alloggiamento (tipo di protezione IP54) è di 80 °C.<,br>,il termostato è molto flessibile e viene utilizzato sia nella tecnologia di riscaldamento, climatizzazione, ventilazione e nell'industria plastica, nell'ingegneria meccanica e dell'ingegneria meccanica, nella costruzione di forni, nelle stazioni di trasferimento del calore a distanza e per il monitoraggio della temperatura in laboratorio e negli armadi di climatizzazione. Il dispositivo è approvato in conformità con DIN EN 14597 e DGRL e ha un'approvazione EAC.
