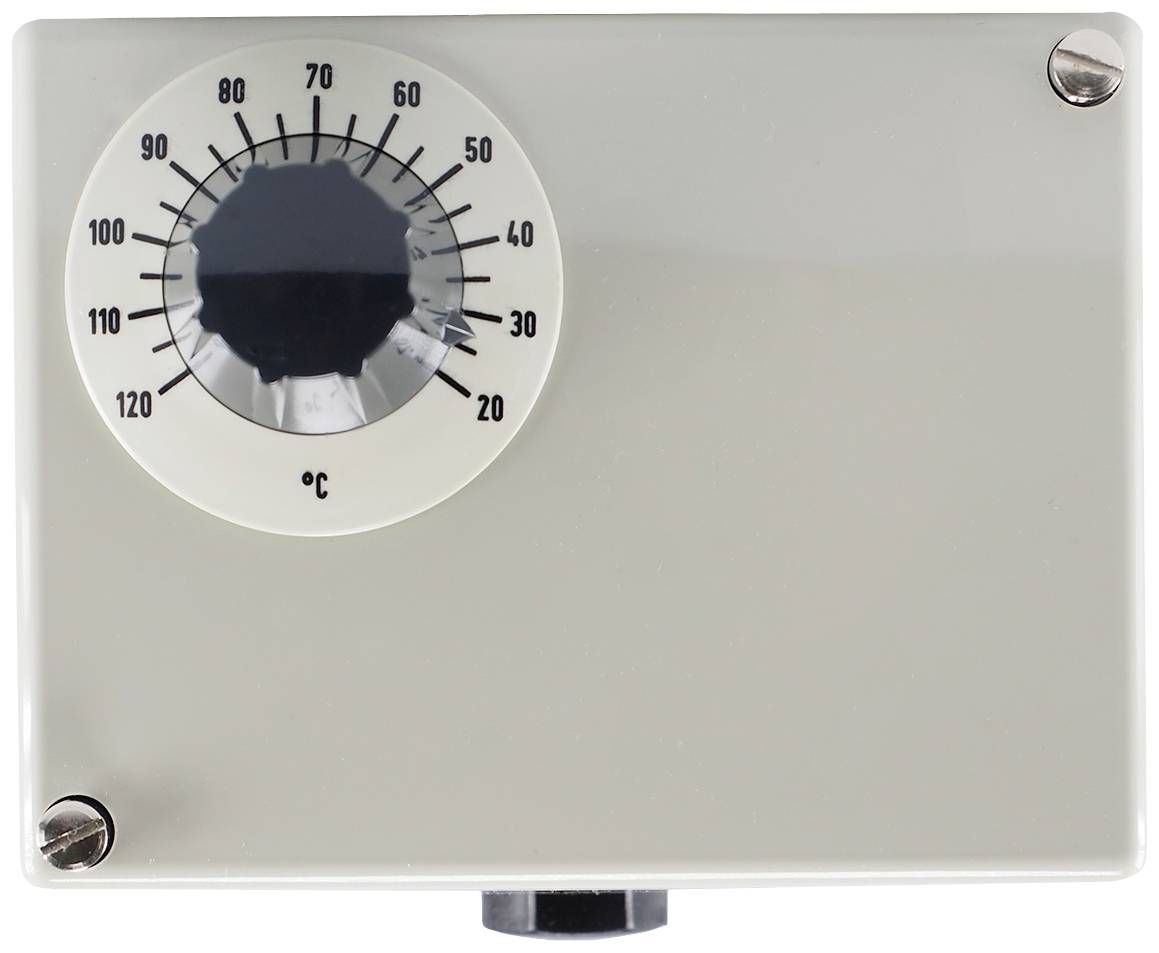

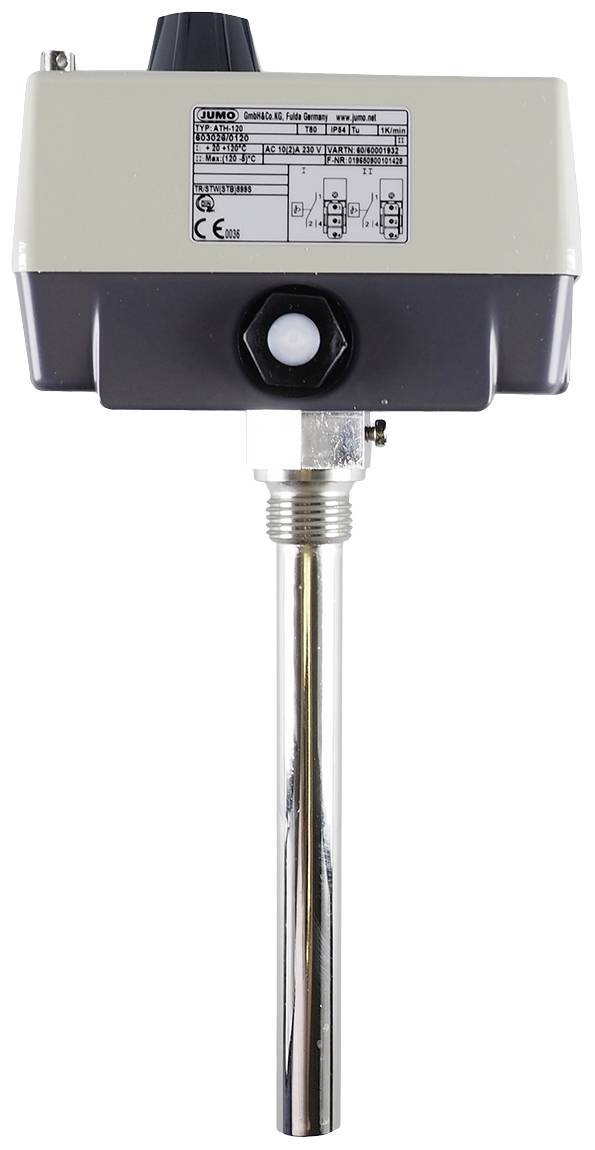

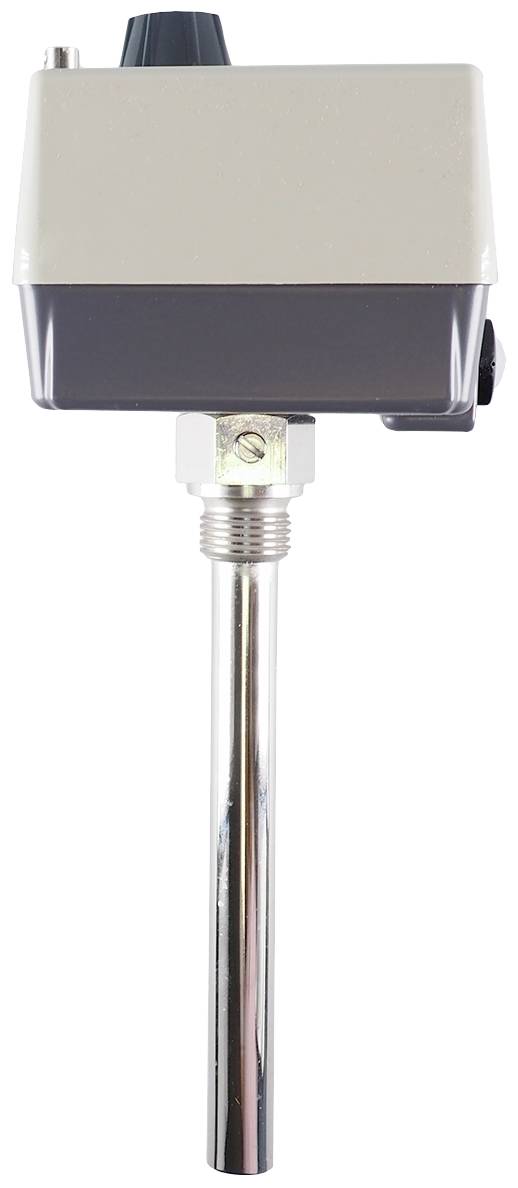

Jumo 60001932 Termostato doppio 140 °C (max.) Relè 10 A

Grazie al suo alloggiamento resistente agli urti con coperchio in plastica di alta qualità e base in alluminio pressofuso, il termostato a doppia struttura meccanica è molto robusto e può essere utilizzato anche in condizioni difficili. Il dispositivo è composto da un regolatore di temperatura e un dispositivo di controllo della temperatura di sicurezza (STW). L'impostazione della temperatura del regolatore di temperatura avviene con l'aiuto di un regolatore del valore nominale su una scala. La temperatura di spegnimento desiderata del dispositivo di controllo della temperatura di sicurezza può essere impostata su una scala dopo aver rimosso il coperchio dell'alloggiamento con l'aiuto di un cacciavite. Il regolatore di temperatura è caratterizzato da un'elevata precisione del punto di commutazione di +0/-1,5 % nel gradino di scala superiore e ha una differenza di commutazione (isteresi) di circa il 3-4% della circonferenza della scala. Dopo aver raggiunto il punto di spegnimento, si spegne e dopo aver raggiunto la temperatura di spegnimento scende automaticamente di nuovo al valore della differenza di commutazione allo stato originale. Il monitor della temperatura di sicurezza è caratterizzato da un'elevata precisione del punto di commutazione di +0/-5% nel gradino di scala superiore e ha una differenza di commutazione (isteresi) di circa il 4-6% della circonferenza della scala. Dopo aver raggiunto il punto di spegnimento, si spegne e dopo aver raggiunto la temperatura di spegnimento scende automaticamente di nuovo al valore della differenza di commutazione allo stato originale. Inoltre, il dispositivo di controllo della temperatura di sicurezza ha una funzione di auto-monitoraggio, in modo che, in caso di distruzione del sistema di misurazione, il circuito STW venga aperto in modo permanente. Il contatto di commutazione dell'STW è quindi in posizione neutra, in modo che nessun contatto sia collegato. Inoltre, quando il sensore si raffredda, la temperatura scende al di sotto di circa -20 °C anche il circuito è aperto, solo in caso di aumento della temperatura superiore a circa -20 °C il contatto viene richiuso.<,br>,un vantaggio fondamentale è che per la misurazione della temperatura non è necessaria alcuna ulteriore energia ausiliaria. Il collegamento elettrico avviene tramite morsetti a vite direttamente sui microinterruttori integrati, che possono commutare direttamente una potenza di commutazione massima consentita di AC 230 Volt / 10 A. I sistemi di misurazione utilizzati funzionano secondo il principio di espansione del liquido e possono essere utilizzati senza problemi fino a una temperatura massima ammissibile del sensore di 140 °C. Il tubo di immersione in ottone, nichelato, ha un diametro di 15 mm. Il fissaggio avviene mediante una filettatura G 1/2 forma A secondo DIN 3852/2. La temperatura ambiente massima consentita sull'alloggiamento (tipo di protezione IP54) è di 80 °C.<,br>,il termostato è molto flessibile e viene utilizzato sia nella tecnologia di riscaldamento, climatizzazione, ventilazione e nell'industria plastica, nell'ingegneria meccanica e dell'ingegneria meccanica, nella costruzione di forni, nelle stazioni di trasferimento del calore a distanza e per il monitoraggio della temperatura in laboratorio e negli armadi di climatizzazione. Il dispositivo è approvato in conformità con DIN EN 14597 e DGRL e ha un'approvazione EAC.
