Jumo 60002161 Regolatori a 2 punti Modulo regolatore multicanale

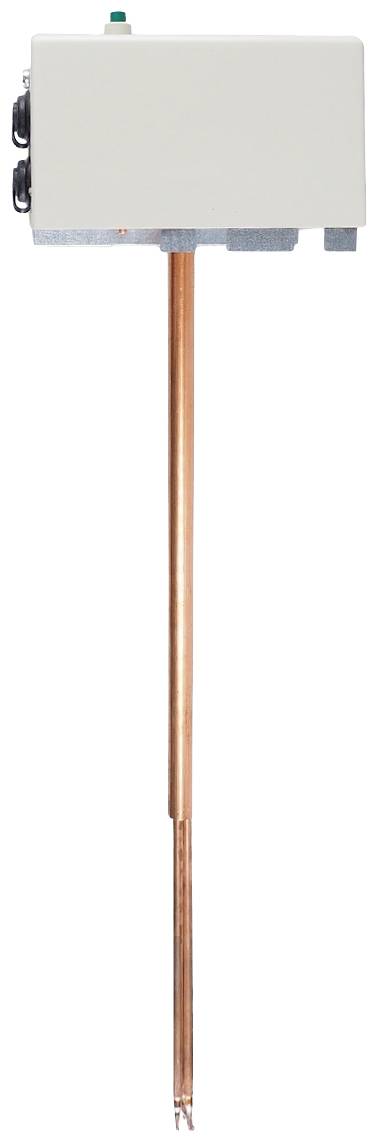

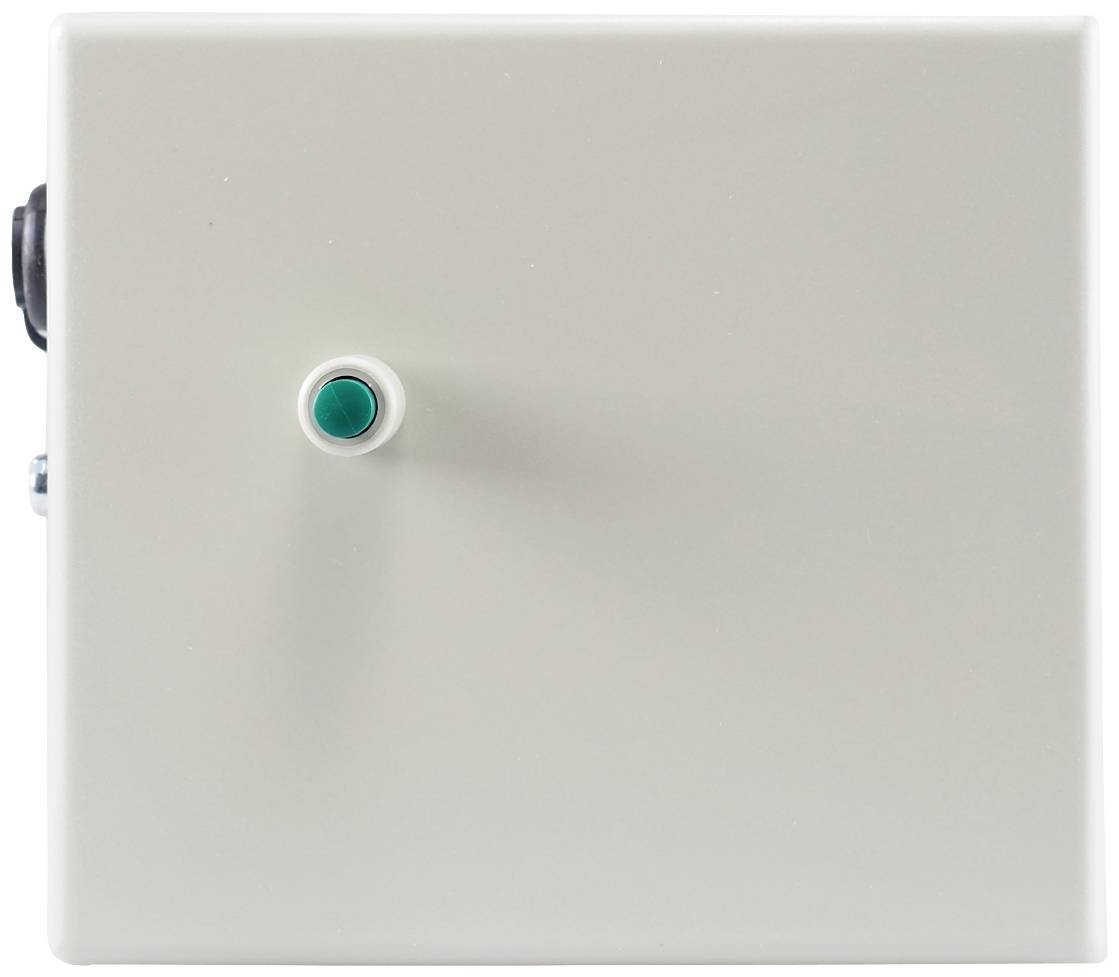

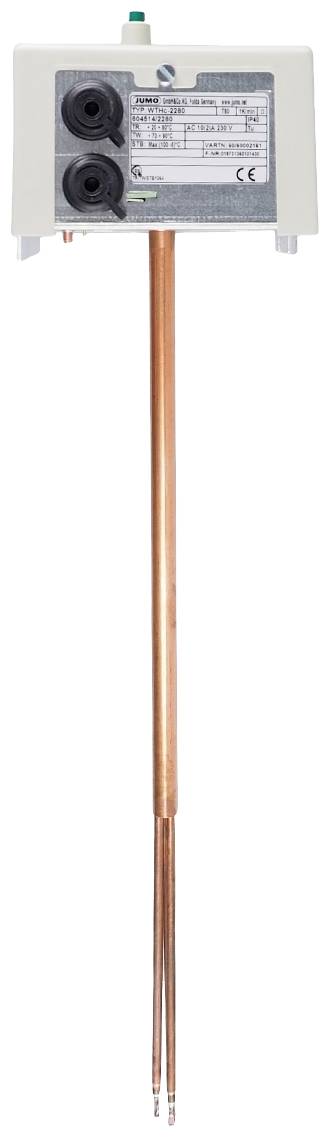

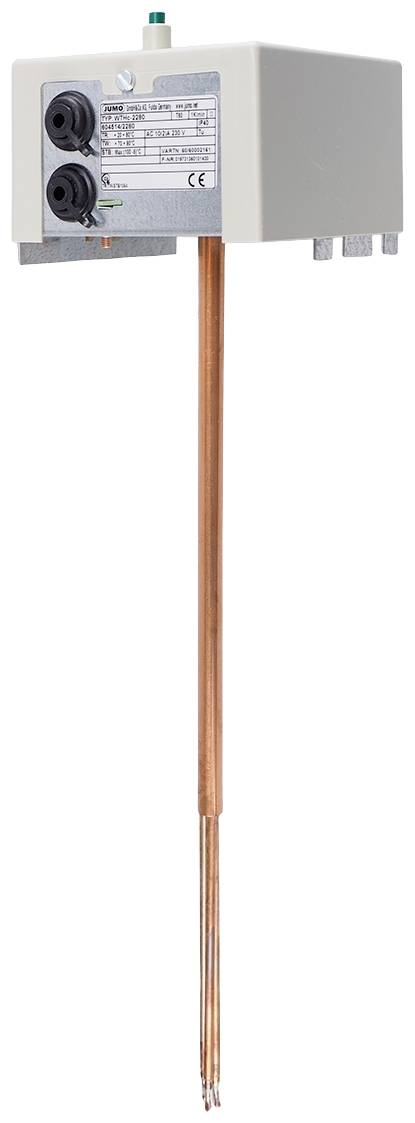

Il termostato ad aria calda è una combinazione di dispositivi composta da tre dispositivi singoli in un alloggiamento con grado di protezione IP40 con le funzioni di un regolatore di temperatura, di un dispositivo di controllo della temperatura e di un limitatore di temperatura di sicurezza fisso. Il fissaggio della testa di commutazione avviene con due viti attraverso la parte inferiore dell'alloggiamento. Con l'aiuto di un cacciavite, la temperatura di spegnimento desiderata del regolatore di temperatura e del dispositivo di controllo della temperatura può essere regolata individualmente su una scala interna dopo aver rimosso il coperchio dell'alloggiamento. I regolatori di temperatura e i monitor di temperatura sono caratterizzati da un'elevata precisione del punto di commutazione di +/-4 K nella scala superiore. Il limitatore di temperatura di sicurezza ha una precisione del punto di commutazione di +0/-5 K ed è impostato in fabbrica. Un vantaggio fondamentale è che per la misurazione della temperatura non è necessaria alcuna energia ausiliaria aggiuntiva. Il collegamento elettrico avviene su una morsettiera montata su una scheda. Il dispositivo può commutare direttamente una potenza di commutazione massima consentita di AC 230 Volt / 10 A. Il regolatore di temperatura ha una differenza di commutazione (isteresi) di circa 14 K, la differenza di commutazione del rilevatore di temperatura è di circa 6 K. Dopo aver raggiunto il valore impostato, i microinterruttori dei due dispositivi commutano automaticamente di nuovo allo stato originale di una volta che la temperatura di spegnimento scende al di sotto del valore della differenza di commutazione. Il limitatore di temperatura di sicurezza apre la pista di commutazione e si blocca quando si raggiunge la temperatura impostata. Solo dopo il raffreddamento della temperatura di circa 10 K, l'interruttore può essere sbloccato manualmente. Il tubo di supporto del termostato è in rame e ha una lunghezza di montaggio di circa 220 mm e un diametro di circa 10 mm. I tre sensori di misura sono anch'essi in rame, hanno un diametro di 4 mm ciascuno e sporgono dal tubo di supporto per circa 2/3. In questo modo la temperatura dell'aria può essere rilevata in modo ottimale. Il coperchio dell'alloggiamento è in policarbonato, la parte inferiore dell'alloggiamento è verniciata in lamiera d'acciaio. I termostati ad aria calda sono particolarmente adatti per l'uso in impianti ad aria calda conformi alla norma DIN 4794, ad esempio in grandi ambienti, sale o officine. Il dispositivo è approvato in conformità con DIN EN 14597 e ha un'approvazione EAC.

Testo tradotto automaticamente
