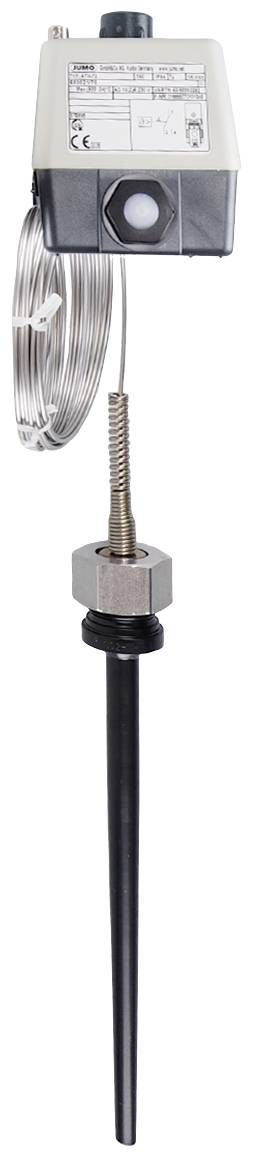

Jumo 60002262 Regolatori a 2 punti Limitatore di temperatura 575 °C (max.) Relè 10 A

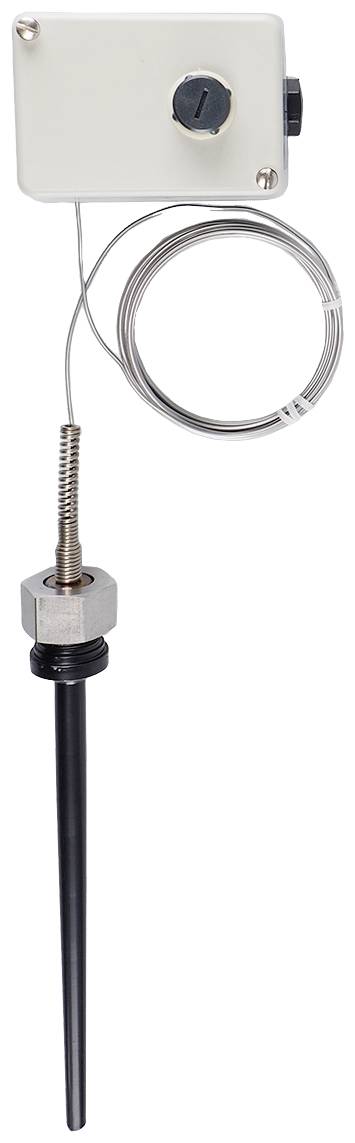

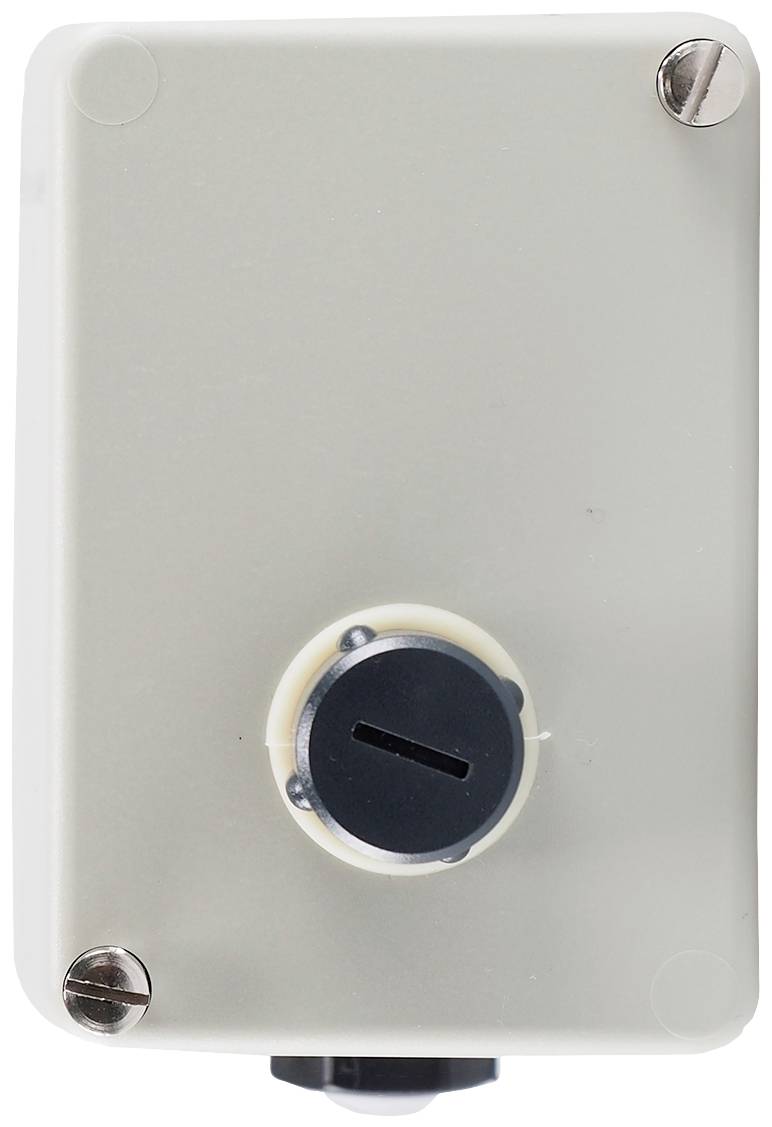

Grazie al suo alloggiamento resistente agli urti in plastica di alta qualità, il termostato meccanico da costruzione a 1 polo è molto robusto e può essere utilizzato anche in condizioni difficili. Il fissaggio dell'alloggiamento avviene con due viti attraverso la parte inferiore dell'alloggiamento dfas. L'uscita di trasmissione è laterale. Il sistema di misurazione utilizzato funziona secondo il principio di espansione del liquido e può essere utilizzato senza problemi fino a una temperatura massima ammissibile del sensore di 575 °C. Il cavo remoto del termostato è in acciaio inox e può essere posato in modo flessibile rispettando un raggio di curvatura di 5 mm. Il dispositivo è dotato di un tubo di immersione in acciaio con un diametro conico da 12 mm a 8 mm. Il fissaggio del manicotto avviene tramite una fascetta di protezione con diametro di 30 mm. Il manicotto è fissato al cavo con un dado di raccordo con una filettatura G 3/4 pollici e ha una lunghezza di installazione di 200 mm. La temperatura ambiente massima consentita sull'alloggiamento (tipo di protezione IP54) è di 80 °C. Con l'aiuto di un cacciavite, la temperatura di spegnimento desiderata può essere impostata facilmente su una scala dopo aver rimosso il coperchio dell'alloggiamento. Se la temperatura in sospeso sul sensore di temperatura supera il limite impostato, il circuito (morsetto 2) si apre e chiude automaticamente il contatto di segnale aggiuntivo (morsetto 4). Il microinterruttore viene bloccato meccanicamente. Dopo aver raggiunto la temperatura pericolosa di circa il 15% della scala, il microinterruttore può essere sbloccato manualmente. Il limitatore di temperatura di sicurezza è caratterizzato da un'elevata precisione del punto di commutazione di +0/-5 % nella scala superiore. In caso di distruzione del sistema di misurazione, il circuito viene aperto in modo permanente, quindi non è più possibile lo sblocco. Il contatto di commutazione è quindi in posizione neutra, in modo che nessun contatto sia collegato. Quando il sensore si raffredda a una temperatura inferiore a circa Anche il circuito viene aperto a -20 °C, solo in caso di aumento della temperatura superiore a circa -20 °C può essere sbloccato manualmente tramite il pulsante di riaccensione. Un vantaggio fondamentale è che per la misurazione della temperatura non è necessaria alcuna energia ausiliaria aggiuntiva. Il collegamento elettrico avviene tramite morsetti a vite direttamente sul microinterruttore integrato, che può commutare direttamente una potenza di commutazione massima consentita di AC 230 volt / 10 A. Il limitatore di temperatura di sicurezza è molto flessibile e viene utilizzato sia nella tecnica di riscaldamento, climatizzazione, ventilazione, sia nell'industria plastica, nell'ingegneria meccanica e dell'apparecchio, nella costruzione di forni, nelle stazioni di trasferimento del calore a distanza e per il monitoraggio della temperatura in laboratorio e negli armadi climatici. Il dispositivo è approvato in conformità con DIN EN 14597 e DGRL e ha un'approvazione EAC.
