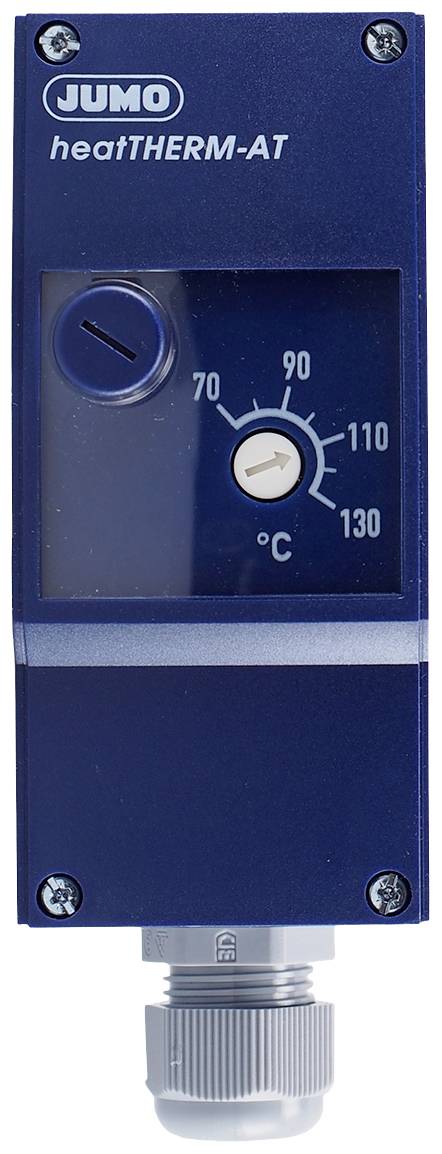

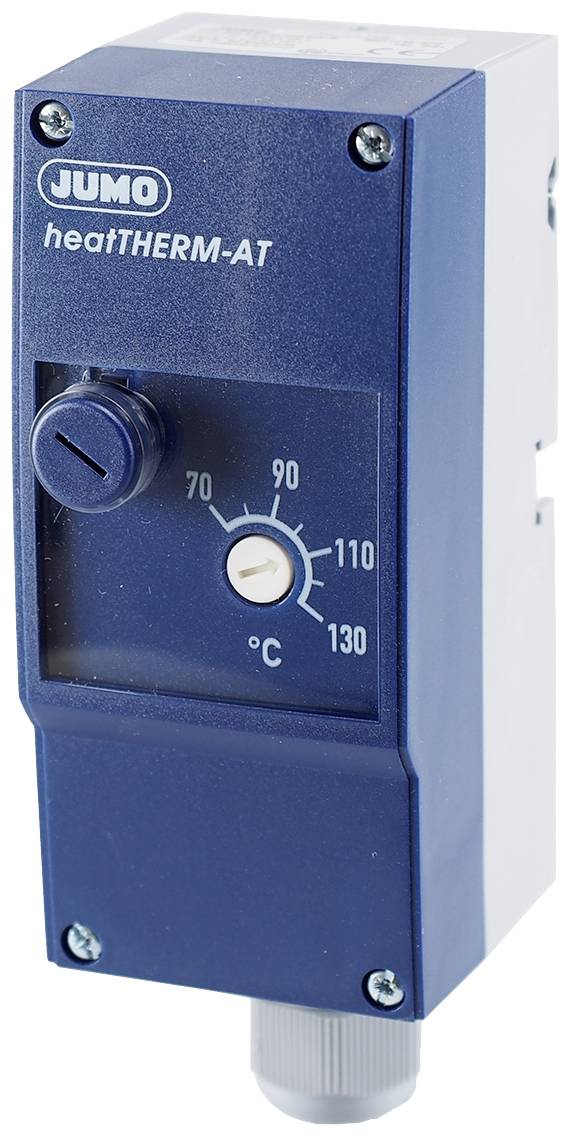

Jumo Regolatori a 2 punti Limitatore di temperatura 149 °C (max.) Relè 16 A

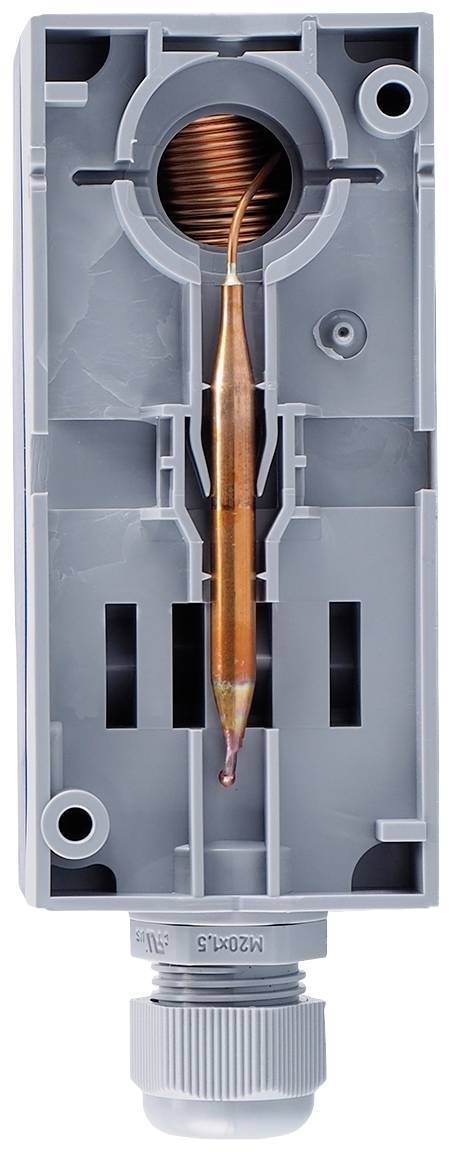

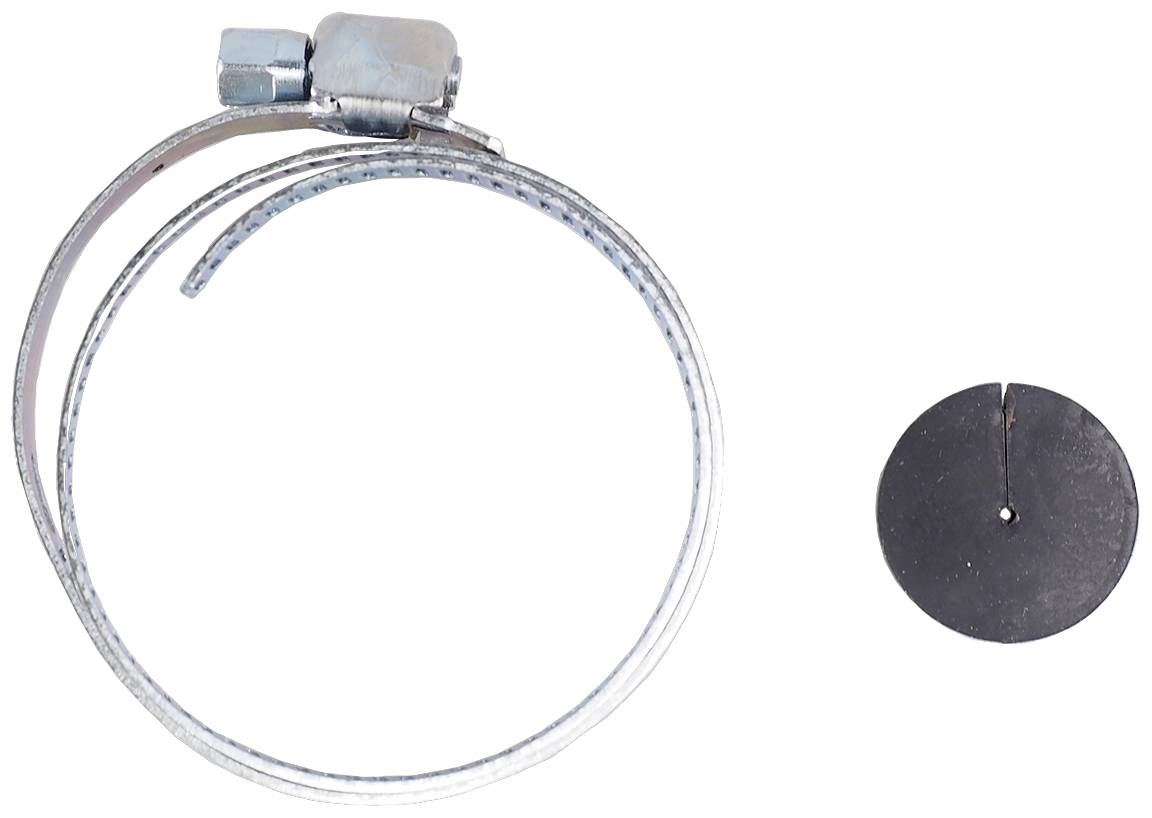

Grazie al suo alloggiamento resistente agli urti in plastica di alta qualità, il termostato meccanico da costruzione a 1 polo con contatto di commutazione è molto robusto e può essere utilizzato anche in condizioni difficili. Il sistema di misurazione utilizzato funziona secondo il principio di espansione del liquido e può essere utilizzato senza problemi fino a una temperatura massima ammissibile del sensore di 149 °C. Il sensore rotondo liscio in rame ha un diametro di 6 mm con una lunghezza del sensore di circa 66 mm. Il cavo remoto del termostato è anche avvolto in rame e quando viene consegnato all'interno dell'alloggiamento. Tenendo conto di un raggio di curvatura di 5 mm, il cavo remoto può essere estratto dall'alloggiamento secondo necessità e posato in modo flessibile. Il manicotto di protezione in ottone in dotazione, nichelato, ha un diametro di 8 mm e può essere montato con una filettatura G 1/2 forma A in conformità con DIN 3852/2. La temperatura ambiente massima consentita sull'alloggiamento (tipo di protezione IP54) è di 80 °C. Il fissaggio dell'alloggiamento avviene direttamente sulla parte inferiore dell'alloggiamento come montaggio a parete o con l'aiuto di un nastro di serraggio su un tubo. Con l'aiuto di un cacciavite, la temperatura di spegnimento desiderata può essere impostata facilmente su una scala dopo aver rimosso il coperchio dell'alloggiamento. Grazie a un disco di visualizzazione nel coperchio dell'alloggiamento, è possibile visualizzare in qualsiasi momento la temperatura di spegnimento impostata. Il limitatore di temperatura di sicurezza è caratterizzato da un'elevata precisione del punto di commutazione di +0/-5 K nella metà superiore della scala. La compensazione della temperatura integrata riduce al minimo gli effetti della temperatura ambiente sulla testa di commutazione. Un vantaggio fondamentale è che per la misurazione della temperatura non è necessaria alcuna energia ausiliaria aggiuntiva. Il collegamento elettrico avviene tramite morsetti© PushIn, riducendo notevolmente il tempo di installazione rispetto ai collegamenti a vite convenzionali. La potenza di commutazione massima consentita è di 230 Volt/16 A. Il contatto di commutazione (morsetto 2) si apre dopo aver raggiunto la temperatura impostata e allo stesso tempo il contatto di firma (morsetto 4) si chiude. Il contatto di commutazione si blocca automaticamente e può essere sbloccato manualmente solo dopo il raffreddamento della temperatura sul sensore di circa 10 K. Quando la temperatura del sensore scende al di sotto di -20 °C, anche il circuito tra il morsetto 1 e il morsetto 2 si apre, ma si chiude nuovamente in caso di aumento della temperatura In caso di distruzione del sistema di misurazione, il circuito viene aperto in modo permanente, quindi non è più possibile lo sblocco. Il contatto di commutazione è quindi in posizione neutra. Il limitatore di temperatura di sicurezza è molto flessibile e si applica sia nell'automazione degli edifici che nella tecnologia di riscaldamento, climatizzazione, ventilazione. Altri campi di applicazione sono l'industria della plastica, la costruzione di apparecchi e macchine, la costruzione di forni e il monitoraggio della temperatura in armadi di laboratorio e di climatizzazione. Il dispositivo è approvato in conformità con DIN EN 14597 e DGRL e ha un'approvazione EAC.
