Jumo Trasmettitore di testa programmabile con trasmissione radio 00537914

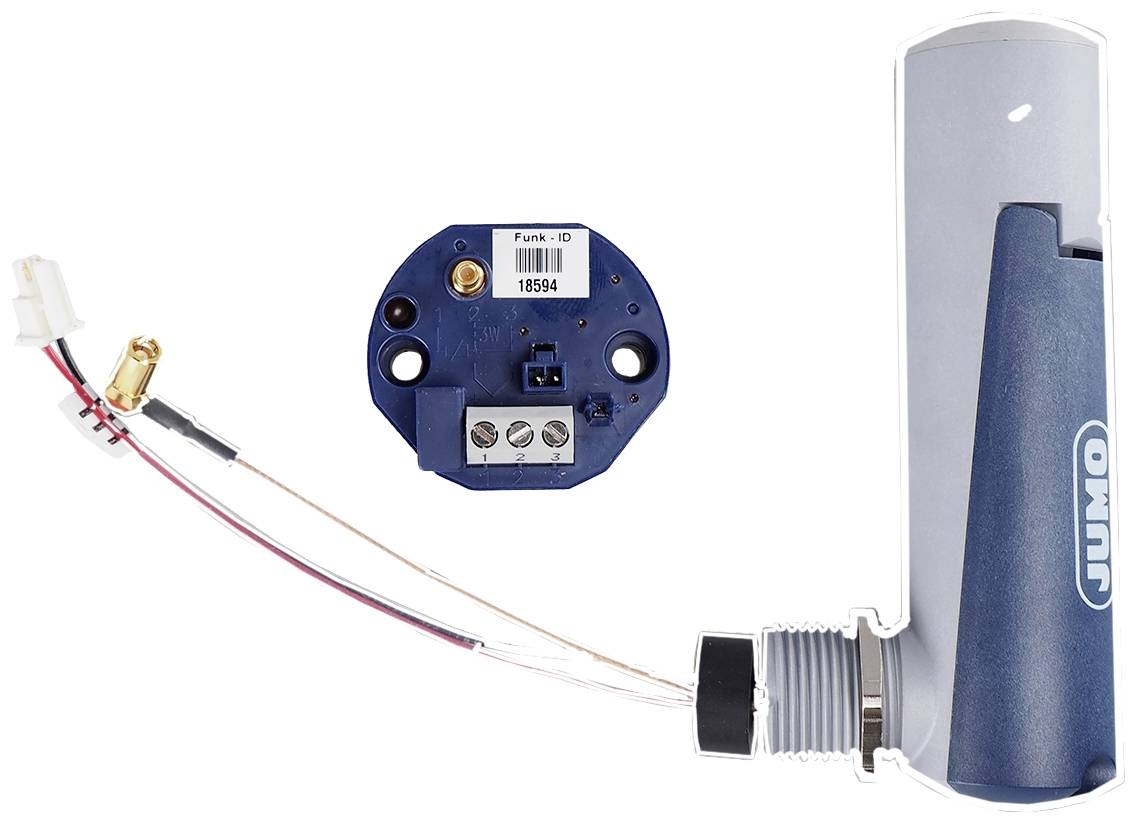

Il trasmettitore di testa con trasmissione dei valori di misura radio viene utilizzato in combinazione con un ricevitore Wtrans per il rilevamento stazionario o mobile di temperature con termometri o termoelementi. In alternativa, è possibile misurare resistenze fino a 10 kΩ, tensioni fino a 50 mV e correnti shunt esterne fino a 20 mA. Sono possibili linearizzazioni specifiche del cliente. I valori misurati vengono trasmessi in modalità wireless al ricevitore del sistema di misurazione Wtrans. Sul ricevitore vengono visualizzati i valori misurati e sono disponibili in forma digitale sull'interfaccia RS485 e come uscite analogiche. A scelta è possibile segnalare diversi allarmi con due uscite relè. Questo trasmettitore per testa per l'uso industriale è composto dal trasmettitore con unità di trasmissione integrata e da un alloggiamento per batterie per antenne. Il trasmettitore è progettato per il montaggio in teste di collegamento di forma B e funziona in un intervallo di temperatura ambiente da -30 a 85 °C. È possibile l'installazione in teste di collegamento specifiche per il cliente. L'alloggiamento della batteria dell'antenna è collegato alla testa di collegamento tramite un collegamento a vite (M20×1,5). La frequenza di trasmissione del sistema di misurazione Wtrans è di 868,4 MHz. Questa frequenza è in gran parte insensibile alle interferenze esterne e consente la trasmissione anche in ambienti industriali difficili. Se sul lato del ricevitore viene utilizzato il supporto a parete dell'antenna con il cavo dell'antenna lungo 3 m, la portata in campo libero è di 300 m. Per l'alimentazione del trasmettitore della testa viene utilizzata una batteria al litio da 3,6 V, 2,2 Ah (formato AA). Per una facile configurazione e parametrizzazione del trasmettitore per la testa e del ricevitore Wtrans sul PC è disponibile un programma di configurazione come accessorio. Opzionalmente, con la funzione di Cartografia online è possibile effettuare una registrazione dei valori di misura sul PC.
