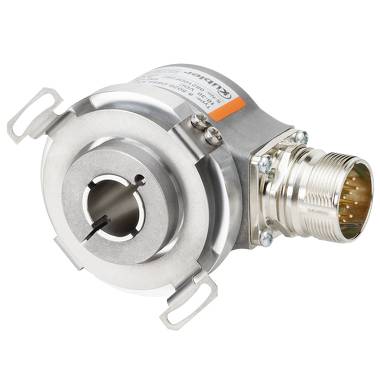

Kübler Group Incrementale, Push-pull con inversione Encoder rotativo 1 pz. Sendix 5020 50 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Encoder rotativo
Caratteristiche
Incrementale
Push-pull con inversione
Connessione
M12, 8 poli
Tipo di albero
Albero cavo
Ø albero
15 mm
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
245,08 €
3
2% = 5,98 €
239,10 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (245,08 € / Pezzo)
245,08 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Rivelatore incrementale serie universale tipo Sendix 5000 / 5020
- Robusto struttura cuscinetti Safety-Lock
- Alloggiamento in zinco pressofuso
- Profondità costruzione ridotta di 35 mm
Dati tecnici
- Numero di giri senza guarnizione albero: max. 12000 giri/min
- Numero di giri con guarnizione albero: max. 6000 giri/min
- Momento di inerzia del rotore: circa 6 x 10-6 kgm²
- Momento di avvio senza guarnizione albero: < 0,01 Nm
- Momento di avvio con guarnizione albero: < 0,05 Nm
- Resistenza albero radiale: 80 N
- Resistenza albero assiale: 40 N
- Peso: circa 0,4 kg
- Tipo di protezione in conformità con EN 60 529: IP 65
- Intervallo della temperatura d'esercizio: -40 - +85 °C
- Albero: acciaio inossidabile
- Resistenza agli urti in conformità con DIN-IEC 68-2-27: 2500 m/s², 6 ms
- Resistenza alle vibrazioni in conformità con DIN-IEC 68-2-6: 100 m/s², 10 - 2000 Hz
- Assorbimento di corrente (senza carico) tip. 50 mA, con inversione: max. 100 mA
- Max. carico/canale: ±20 mA max.
- Frequenza d'impulso: max. 300 kHz
- Livello di segnale high: min. UB-2,0 V
- Livello di segnale low: max. 0,5 V
- Tempo di salita tr max. 1 µS
- Tempo di caduta tf max. 1 µS
- Tipo prodotto
Encoder rotativo
- Tipo
Sendix 5020
- Caratteristiche
Incrementale
Push-pull con inversione
- Tensione di esercizio
12 V/DC
24 V/DC
- Interfacce
RS-422
- Connessione
M12, 8 poli
- Max. impulsi per rotazione
360
- Ø flangia
50 mm
- Tipo di albero
Albero cavo
- Ø albero
15 mm
- Materiale (albero)
Acciaio antiruggine
- Materiale alloggiamento
Zinco pressofuso
- Min. temperatura
-40 °C
- Temperatura max.
85 °C
- Altezza
35 mm
- Diametro
50 mm
- Dim.
(Ø x A) 50 mm x 35 mm
- Contenuto
1 pz.
- Dimensione di costruzione
50 mm
- Risoluzione
360 Imp/U
- Collegamento
Spina M12, a 8 poli
- Tensione d'esercizio
10 - 30 V/DC
Documenti & Download
Scheda tecnica
Scheda tecnica 198776 Kübler Group Incrementale, Push-pull con inversione Encoder rotativo 1 pz. Sendix 5020 50 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 198776 Kübler Group Incrementale, Push-pull con inversione Encoder rotativo 1 pz. Sendix 5020 50 mm
Istruzioni d'uso e di sicurezza 198776 Kübler Group Incrementale, Push-pull con inversione Encoder rotativo 1 pz. Sendix 5020 50 mm
Dichiarazione di conformità
Dichiarazione di conformità 198776 Kübler Group Incrementale, Push-pull con inversione Encoder rotativo 1 pz. Sendix 5020 50 mm
Descrizione
Rivelatore incrementale particolarmente robusto e compatto.
