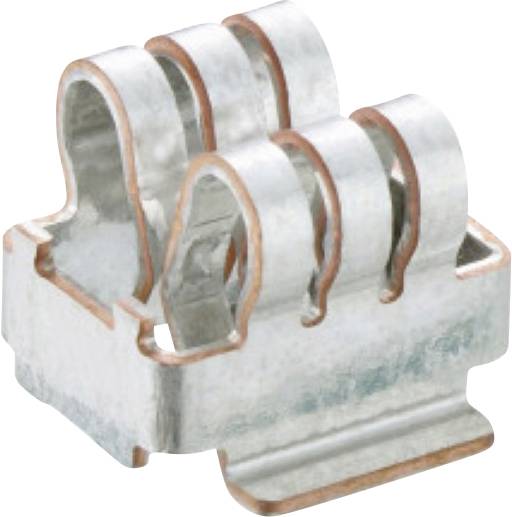

Lumberg 156738 4580 03 OP T2,0 V12VP12 Elemento di contatto ad alta corrente CuCr 60 A 1 pz.
Codice produttore
Articolo n°:
Tipo prodotto
Elemento di contatto ad alta corrente
Materiale di contatto
CuCr
Contenuto
1 pz.
Cicli di accoppiamento
≤ 5
Codice articolo produttore
156738
Scheda tecnica (PDF)
Dati tecnici
- Numero di poli: 1
- Intervallo di temperatura: -40 °C ...+120 °C.
- Contatto con: Coltello a innesto piatto 5,3–7,2 mm x 1,5–2,0 mm | adatto per saldatura reflow su un circuito stampato | adatto per la saldatura laser su una barra di corrente o un telaio di collegamento
- Forza di inserimento: Coltello a innesto piatto 1.5 mm | 35 N ± 10 N – inserito dall'alto o dal basso | coltello a innesto piatto 2.0 mm | 35 N ± 10 N – inserito dall'alto | 50 N ± 10 N – inserito dal basso
- Forza di trazione: 6 N +10/-3 n.
- Nota di forza di trazione: Misurata con coltelli di prova in acciaio lucidato
- Resistenza di contatto < 0,5 MΩ
- Corrente nominale: ≤ 60 A.
- Nota di corrente nominale: Dipende dal collegamento al circuito stampato/guida di alimentazione, dalla situazione di montaggio e dalla dissipazione del calore
- Tipo prodotto
Elemento di contatto ad alta corrente
- Materiale di contatto
CuCr
- Contenuto
1 pz.
- Cicli di accoppiamento
≤ 5
- Codice articolo produttore
156738
- Superficie di contatto
stagnato
- Corrente nominale
60 A
- Tipo
4580 03 OP T2,0 V12VP12
Documenti & Download
Scheda tecnica
Scheda tecnica 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Elemento di contatto ad alta corrente CuCr 60 A 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Elemento di contatto ad alta corrente CuCr 60 A 1 pz.
Descrizione
Presa di contatto ad alta corrente, con tecnologia Surface-Mount (SMT), inseribile dall'alto o dal basso, per contatti a coltello da 1,5 a 2,0 mm, per circuiti stampati o barre conduttrici
